О 1769-PA4

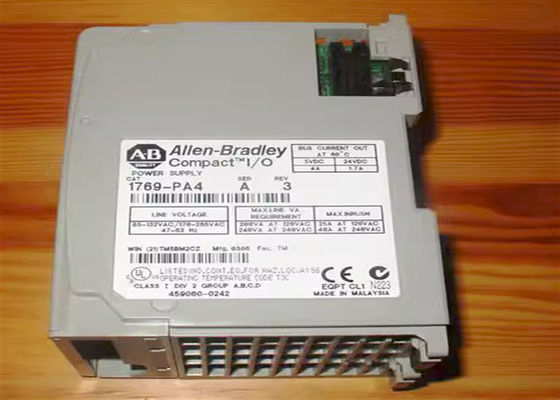

Ален-Брэдли 1769-PA4 электропитание I/O CompactLogix. Оно может снабдить 120 до 240 вольт мощьности импульса и 24 вольта силы DC процессоры CompactLogix 1769-L3x, регуляторы, и модули I/O подключенные с ним. До 8 модулей могут соединиться с каждой стороной 1769-PA4 для максимума 16 модулей для одного электропитания. Это электропитание обеспечивает 4A течения на 5 вольтах DC или 2A на 24 вольтах DC. Этот модуль измеряет 2,76 x 3,43 x 4,65 дюйма и весит приблизительно 630 g (1,39 lb). Это электропитание поддерживает установку рельса или панели DIN. Оно имеет приложение открыт-стиля с интегрированным взрывателем который меняем с номерами детали Littelfuse 02183.15MXP или Wickman 19195-3 сплавляет.
1769-PA4 имеет компоненты которые включают рычаг с запирая функцией, индикатор автобуса состояния СИД, дверь электропитания с соединителями ярлыка идентификации, и передвижными и неподвижными автобуса (с мужскими и женскими штырями), защелками ярлыка nameplate, верхних и низких язык-и-паза слотов, верхних и низких DIN рельса, терминальным блоком с пальц-безопасной крышкой, и расквартировывая крышкой для меняемого взрывателя.
Это электропитание имеет дискретный ряд ввода напряжения 85 до 265 вольт и 170-265 ВПТ вдоль диапазона изменения частот входного сигнала 47 до 63 Герцев. Свой расход энергии около 200 VA на 120 вольтах AC и 240 VA на 240 вольтах AC и своем максимальном течении inrush 25 Amps на 132 вольтах AC. 1769-PA4 имеет настоящую емкость 4 Amps на 5 вольтах DC и одного 2 Amps на 24 вольтах DC, вводе напряжения 120 до 220 вольт AC, ваттности 18 ватт, и напряжении тока выхода 24 вольт DC. Свое напряжение тока изоляции непрерывно на 265 вольтах от потребляемой мощности AC к системе.

Продукт Ален-Брэдли с номером детали 1769-PA4 компонент CompactLogix который действует как электропитание I/O. Эта сила backplane электропитаний I/O CompactLogix которая распределена к 1769 компактным модулям I/O. Этот электропитания способны на приводя в действие модулей от обеих сторон блока. Компактные модули I/O могут быть установлены на каждую сторону электропитания расширения I/O где до 8 (8) модулей могут быть установлены для итога 16 компактных модулей I/O.

Это электропитание отличает дискретным рядом входного сигнала напряжения тока 85 к AC 265V или 170 или AC 265V. Перед подпитывать электропитание, обеспечьте что правильный выбор активирован для предотвращения повреждения к модулю. Этот компонент электропитания имеет расклассифицированный текущий объем производства 4.0A на 5VDC и 2.0A на 24VDC. Это электропитание совместимо для установок в собрание CompactLogix с большим количеством дискретных выходов и сетноых-аналогов модулей.

Установлено это электропитание с внутренним взрывателем. Этот взрыватель может быть заменен на номера детали Wickmann 19195-3.15A или Littelfuse 02153.15MXP.

Планирование электропитания необходимо в построении собрания CompactLogix это благодаря факту что электропитание модуль ссылаться на требованием к оценки расстояния электропитания. Этим требованием к модуля необходимо следовать для поддержания действительной конфигурации CompactLogix. Включая процессор и модули связи, любой модуль не должен превысить определенную оценку расстояния электропитания.
