Блок процессора МОДУЛЯ ABB ЭЛЕКТРОПИТАНИЯ PM865K02 3BSE081636R1

PM865K02 3BSE081636R1 Модуль питания ABB Процессорный блок

Подробные данные

Тип процессора MPC866
Переключение по времени в красном. конфигурация максимум 10 мс.
Количество заявок на контроллера 32
Количество программ на заявку 64
Количество схем на одно применение 128
Количество задач на контроллера 32
Количество разных циклов 32
Время цикла по программам применения до 1 мс
Flash PROM для хранилища прошивки 4 МБ
Электроснабжение 24 В постоянное (19,2-30 В постоянное)
Потребление энергии +24 В тип/макс 210 / 360 мА
Рассеивание мощности типа 5.1 Вт (максимум 8,6 Вт)
Ввод состояния избыточного источника питания Да
Встроенная резервная батарея литийная, 3,6 В
Синхронизация часов 1 мс между контроллерами AC 800M по протоколу CNCP
Очередь событий в контроллере на клиента OPC До 3000 событий
Скорость передачи AC 800M на сервер OPC 36-86 событийc, 113-143 сообщения о данныхc
Коммуникационные модули на шине CEX 12
Ток питания на шине CEX Max 2,4 A
Кластеры ввода/вывода на Modulebus с некрасным.
Кластеры ввода/вывода на модулебусе с красным.
Мощность ввода/вывода на модулях ввода/вывода Modulebus Max 96 (единый PM862) или 84 (красный PM862)
Скорость сканирования модуля-автобуса 0 - 100 мс (фактическое время в зависимости от количества модулей В/В)
Ток питания на электрическом модулебусе 24 В: максимум 1,0 А
5 В: максимум 1,5 А
Канал Ethernet 2
Интерфейс Ethernet Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45, женский (8-польный)
Протоколы сети управления MMS (Manufacturing Message Service) и IAC (Inter Application Communication)
Рекомендуемая система управления сетью 100 Мбит/с коммутируемый Ethernet
Стабильность часов в реальном времени 100 ppm (приблизительно 1 час/год)
Интерфейс RS-232C 2 (один общий, один для сервисного инструмента)
Интерфейс RS-232C (COM3) (не только красный) RS-232C, 75-19 200 бодов, RJ-45 женский (8-польный), не изолированный оптом, полная поддержка RTS-CTS
Интерфейс RS-232C (COM4) (не только красный) RS-232C, 9 600 баудов, RJ-45 женский (8-польный), оптоизолированный, без поддержки RTS-CTS

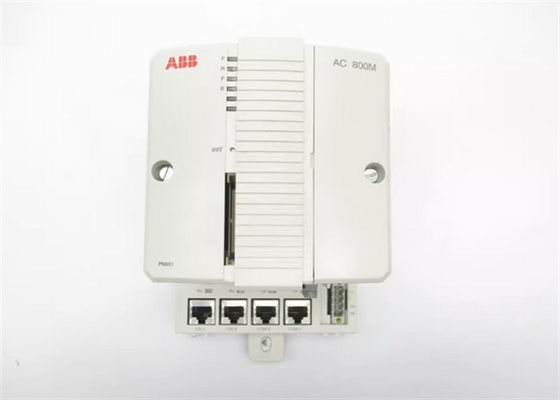

Карта процессора содержит микропроцессор и оперативную память, часы в режиме реального времени, светодиодные индикаторы, кнопку INIT и интерфейс CompactFlash.
Базовая пластина контроллера PM862 имеет два порта Ethernet RJ45 (CN1, CN2) для подключения к сети управления и два серийных порта RJ45 (COM3, COM4).Один из серийных портов (COM3) - это порт RS-232C с сигналами управления модемом, в то время как другой порт (COM4) изолирован и используется для подключения инструмента конфигурации.интерфейсы связи и S800 I/O).

Простые процедуры прикрепления / отсоединения рельсов DIN с использованием уникального механизма скольжения и блокировки.Все базовые пластинки снабжены уникальным адресом Ethernet, который предоставляет каждому процессору аппаратную идентичностьАдрес можно найти на этикетке адреса Ethernet, прикрепленной к базовой пластинке TP830.

(Совместима только с системой 800xA 6.0.2, Комплексный конструктор управления 6.0.0-1 и выше.Пожалуйста, смотрите Обновление продукта для получения дополнительной информации.)

Пакет, включающий:
2 шт. PM862, процессор
2 шт. TP830, основание, ширина = 115 мм
2 штуки TB807, терминатор ModuleBus
1 шт. TK850, расширительный кабель CEX-bus
1 шт. TK851, кабель RCU-Link
2 шт. Аккумулятор для резервной памяти (4943013-6) по одному для каждого контроллера

Особенности и преимущества

• Сертификат ISA Secure
• Надежность и простота диагностики неисправностей
• Модульность, позволяющая постепенное расширение
• Защита класса IP20 без необходимости использования корпусов
• Контроллер может быть сконфигурирован с конструктором управления 800xA
• Контроллер имеет полную сертификацию EMC
• Секционированный CEX-Bus с использованием пары BC810 / BC820
• Аппаратное обеспечение, основанное на стандартах для оптимальной связи
(Ethernet, PROFIBUS DP и т.д.)
• Встроенные избыточные порты Ethernet
