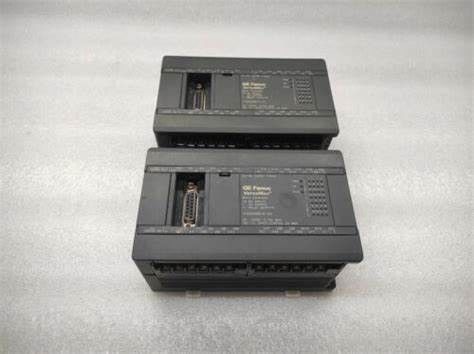

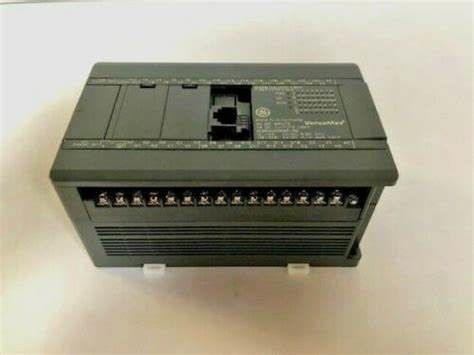

Name: IC200UDR0103 GE Fanuc VersaMax Micro 28 точек PLC 24Vdc Выход (11) Реле Выход 24Vdc
Brand: Wisdomlong Technology CO.，LTD
SKU: IC200UDR010
Price: 1.00 USD
Availability: InStock

Главная страница Продукция Резервный модуль электропитания

IC200UDR0103 GE Fanuc VersaMax Micro 28 точек PLC 24Vdc Выход (11) Реле Выход 24Vdc

Подробная информация о продукте:

Место происхождения:	США
Фирменное наименование:	GE
Номер модели:	IC200UDR010

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	negitiation
Упаковывая детали:	в коробке
Время доставки:	3-5days
Условия оплаты:	T/T, западное соединение
Поставка способности:	100

контакт

Подробное описание продукта

Название продукта:	Регулятор IC200UDR010 логики PLC Programmable	Продукт:	Регулятор логики PLC Programmable
Модель:	IC200UDR010	Бренд:	GE
Несущая:	Модуль процессора	Серия:	90-30
Страна происхождения:	США

IC200UDR010 GE Fanuc VersaMax Micro 28 точек PLC 24Vdc Выход (11) Реле Выход 24Vdc

ОписаниеGE Fanuc IC200UDR010

Вес 500 граммов
Входы Шестнадцать положительных/отрицательных логических входных схем 24Вdc
Выходы Одиннадцать обычно открытых 2 амперных реле и один выход постоянного тока (Q1)
Высокоскоростные счетчики до четырех типов А или одного типа А и одного типа В
+24Vdc Выходное энергоснабжение 200mA максимум (для входных цепей и устройств пользователей)
Тепловое понижение IC200UDR010: отсутствует. IC200UDR228: отсутствует понижение до 45 градусов C. Выше 45
градусов С, число точек одновременно не должно превышать 50%.
Спецификации питания постоянного тока
Диапазон IC200UDR010: 24Vdc -20%, +25%
IC200UDR228: от 9,2 до 30 Вдц
IC200UDR010: 10 мс при 19,2 Вдц
IC200UDR028: 5 мс
Входящий ток IC200UDR010: 1 ампер максимум при 30 Vdc
IC200UDR228: 13 ампер при 12Вdc, 27 ампер при 24Вdc
Время входа 10 мс для 1 А
Входящий ток IC200UDR010: 0,30 Ампер, типичный при 24 Vdc
IC200URD228: 1,1 ампера типично при 12Вdc; 0,55 ампера типично при 24Вdc
Вводный источник питания 8 Вт
Спецификации ввода постоянного тока
Количество входов 16
Номинальное входное напряжение 24 вольта постоянного тока
Диапазон входного напряжения от 0 до 30 вольт постоянного тока
Входный ток 7,5 мА типичный
Входное сопротивление 2,8 кΩ
Входное пороговое напряжение включено: минимум 15 Vdc, выключено: максимум 5 Vdc
Входной пороговый ток Включен: максимум 4,5 мА, выключен: минимум 1,5 мА
Время отклика от 0,5 до 20 мс, настраиваемое как обычный вход; 100 мкс как вход HSC
Изоляционное напряжение 1500V RMS от стороны поля к логической стороне, 500V RMS между группами
Спецификации выхода постоянного тока
Выходная логика Позитивная логика
Рабочее напряжение IC200UDR010: 24Vdc / 12Vdc / 5Vdc; IC200UDR228: 24Vdc / 12Vdc
Диапазон напряжения IC200UDR010: 24Vdc, +20%, -80%; IC200UDR228: 23,5 - 24,5Vdc
Выходный ток IC200UDR010: 450mA; IC200UDR228: 100mA
Максимальная работа пилота UL 0,75A при 24 Vdc
Максимальная номинальная сопротивляющая нагрузка 0,75A при 24Vdc; 0,5A при 12Vdc; 0,25A при 5Vdc
Выходное напряжение снижение 0,3Vdc максимум
Ответ включен: максимум 0,1 мс (24 Вдц, 0,2 А), выключен: максимум 0,1 мс (24 Вдц, 0,2 А)
Утечка в состоянии "OFF" максимум 0,1 mA
Изоляция 1500Vac между стороной поля и стороной логики, 500Vac между группами
Выпуск предохранителя должен быть сжижен снаружи.

ПРИМЕРНЫЕ ПРОДУКТЫ

Ясакава Мотор, Водитель SG-	Mitsubishi Motor HC, HA-
Модули Вестингхауса 1С, 5Х...	Эмерсон В.Е., К.Дж.
Ханьнивелл ТК, ТК...	Модули GE IC -
Модуль ABB	Модуль АБ 1756-1759
Mitsubishi Drive MR-, Мотор HA -,HC	Эмерсон Модлз...
Двигатель Fanuc A0-, Привод	Йокогава передатчик EJA-
Распределитель Розмаунта 3051-	Модуль Шнайдера 140-
Панасоник Мотор, управляйте MH- -	Модуль Siemens 6ES, сенсорный экран 6AV

ОGE Fanuc IC200UDR010

6.11 IC200UDR010 28-точечный микро ПЛК, (16) 24Vdc вход, (1) 24Vdc выход, (11) реле выход, 24Vdc PS
IC200UDR228 28-точечный микро ПЛК, (16) 24 VC В, (1) 24 Vdc В, (11) Реле В,
12/24Vdc PS
ПЛК VersaMax Micro IC200UDR010 и IC200UDR228 принимают шестнадцать входов постоянного тока и обеспечивают один постоянный ток
Единственные различия между этими модулями
являются их источники питания и номинальный выходный ток их выхода Q1 DC. Micro-28 IC200UDR010
использует номинальную входную мощность +24 Вдц и обеспечивает выходную мощность 450 мА и 24 Вдц.
использует номинальную входную мощность +12/24Vdc и обеспечивает выходную мощность 100mA и 24Vdc.

6.11.1 Электричество постоянного тока
Для подачи постоянного тока требуется больше тока при пусковом напряжении (примерно 4 Вдц) чем при номинальном
Для запуска источника питания постоянного тока требуется не менее 2,0 А.
Если конфигурирована для отключения диагностики зарядки, ПЛК начинает логическое решение 100 мс после напряжения
уровень входа питания достигает и поддерживает номинальную мощность постоянного тока.
ПЛК должен иметь достаточное количество транзиторного тока для поддержки входящего тока питания
и поддерживать адекватный уровень напряжения Vdc (см. спецификации для требований входа).

6.11.2 Входы постоянного тока
Шестнадцать конфигурируемых входов постоянного тока могут использоваться как положительные или отрицательные логические стандартные входы или до
Входы совместимы с широким спектром устройств ввода, таких как:
кнопки, переключатели ограничения и электронные переключатели близости.
Питание Micro PLCs +24Vdc может использоваться для входных устройств и для питания входных схем постоянного тока на
Комбинация входного тока цепи и внешнего тока устройства не должна
превышают 200 мА.

6.11.3 Выход постоянного тока (Q1)
Выходная схема постоянного тока (Q1) может быть сконфигурирована как стандартный, высокоскоростной счетчик, импульсный поезд или
Выход PWM.

6.11.4 Выходы ретрансляторов (Q2 ️ Q12)
Одиннадцать выходов реле формы А (SPST-один полюс один бросок) могут управлять широким спектром устройств нагрузки
Качественность переключения каждой из этих схем составляет 2
Для работы полевых устройств должен быть поставлен внешний источник питания переменного или постоянного тока.
не могут использоваться в качестве выходов Pulse Train или PWM.
