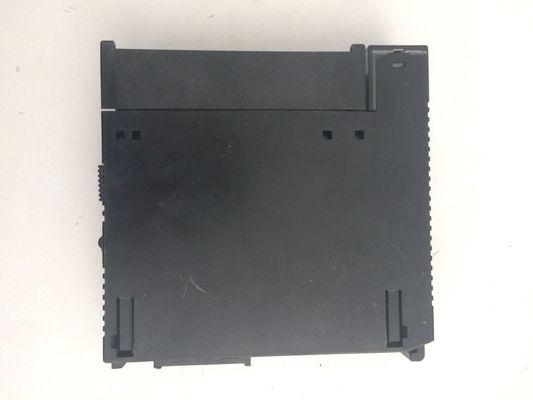

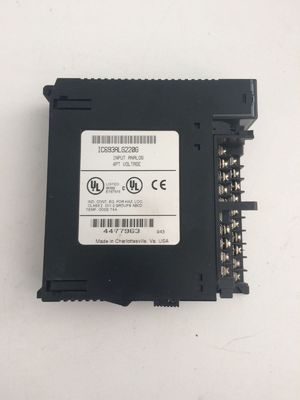

IC693ALG220 GE Fanuc 12-битный аналоговый входный модуль серии 90-30 Платформа

IC693ALG220 GE Fanuc 12-битный аналоговый входный модуль серии 90-30 платформа

Технические спецификации для IC693ALG220
Бренд GE Fanuc
Серия Серия 90-30
Производитель GE Fanuc (бывший); Emerson Automation (ныне)
Производитель GE Fanuc
Номер части IC693ALG220
Номер части IC693ALG220
Серия Серия 90-30
Входные сигналы: +/-10 VDC
Тип модуля Входной модуль
Описание продукта Аналоговый входный модуль
Количество входов 4
Разрешение преобразователя: 12 бит
Число каналов четыре (4)
Тип продукции Канал аналоговый модуль напряжения
Входные сигналы -10 до +10 VDC
Цифровое разрешение 5 mV/20 μA, (1 LSB = 5 mV)
Цифровое разрешение 12 бит, типичное
Абсолютная точность Типичная: +/-10 мВ/40 мА Максимальная +/-30 мВ/160 мА
Совместимые компоненты PLC
Потребление энергии 27 мА от +5 вольтной шины на заднем плане; 98 мА от изолированной +24 вольтной шины на заднем плане
Аналоговое разрешение 5 мВ/20 мА, (1 ЛСБ = 5 мВ)
Диапазон напряжения - от 10 до +10 вольт
Линейность < 1 наименее значимый бит
Изоляция 1500 VAC
Место установки I/O-слота базовой пластины серии 90-30
Скорость обновления 4 мс
Пропускная способность > 80 дБ
Калибровочный завод калиброван
Реакция фильтра ввода 17 Гц
Абсолютная точность Типичная: ±10 мВ/40 мА при рабочей температуре; Максимальная: ±30 мВ/160 мА при рабочей температуре.
Реакция фильтра ввода 17 Гц
Автобусный ток извлекает 27 мА от +5 вольтного автобуса на заднем плане; 98 мА от изолированного +24 вольтного автобуса на заднем плане
Статус жизненного цикла продукта прекращен/ устарел

ПРИМЕРНЫЕ ПРОДУКТЫ

IC693ALG220 - это модуль серии 90-30, который ранее производился компанией GE Fanuc, в настоящее время принадлежащей Emerson Automation.совместим с диапазоном входного сигнала от - 10 VDC до + 10 VDCЭтот модуль является опционально совместимым с 0-20 мА сигналов, которые могут быть включены путем установки 250 Ом на модуль ь пользовательский терминал разъема.

IC693ALG220 установлен с аналогово-цифровым преобразователем (ADC) с разрешением преобразования 12 бит для ввода напряжения;10 бит для входа тока, который может быть увеличен до 11 бит с использованием точного резистораКаждый канал модуля имеет индивидуальную скорость обновления 4 мс, в то время как модуль питается от 24VDC, предоставляемого питанием PLC.Он имеет потребление тока на заднем плане 27 мА от +5 вольт автобуса на заднем плане и 98 мА от изолированного +24 вольт автобуса на заднем планеОн устанавливается на любой доступный I/O слот 5 или 10 слотов серии 90-30 и занимает один слот стойки.

IC693ALG220 имеет типичную абсолютную точность +/-10 мВ/40 мА, в то время как максимальная - +/-30 мВ/160 мА над рабочей температурой.Ответ входного фильтра 17 Гц, изоляция модуля 1500 вольт между стороной поля и стороной логики, перекрестное отвержение канала > 80 дБ и импеданс входа > 9 МГм в режиме напряжения и 250 Ом при работе в режиме тока.

Модуль IC693ALG220 - это аналоговый входный модуль компании GE Fanuc, входящий в серию 90-30.Имеет 4 входных канала.Каждый канал может легко конвертировать аналоговый сигнал в цифровой сигнал, в соответствии с требованиями пользователя.Входной модуль GE Fanuc IC693ALG220 CAV позволяет пользователям преобразовывать входные сигналы от -10 до +10 вольтСкорость преобразования для каждого канала составляет около 1 миллисекунды. Таким образом, входной модуль IC693ALG220 обеспечивает скорость обновления около 4 миллисекунд для любого канала за раз.Конвертированный сигнал имеет разрешение 12 бит бинарного.

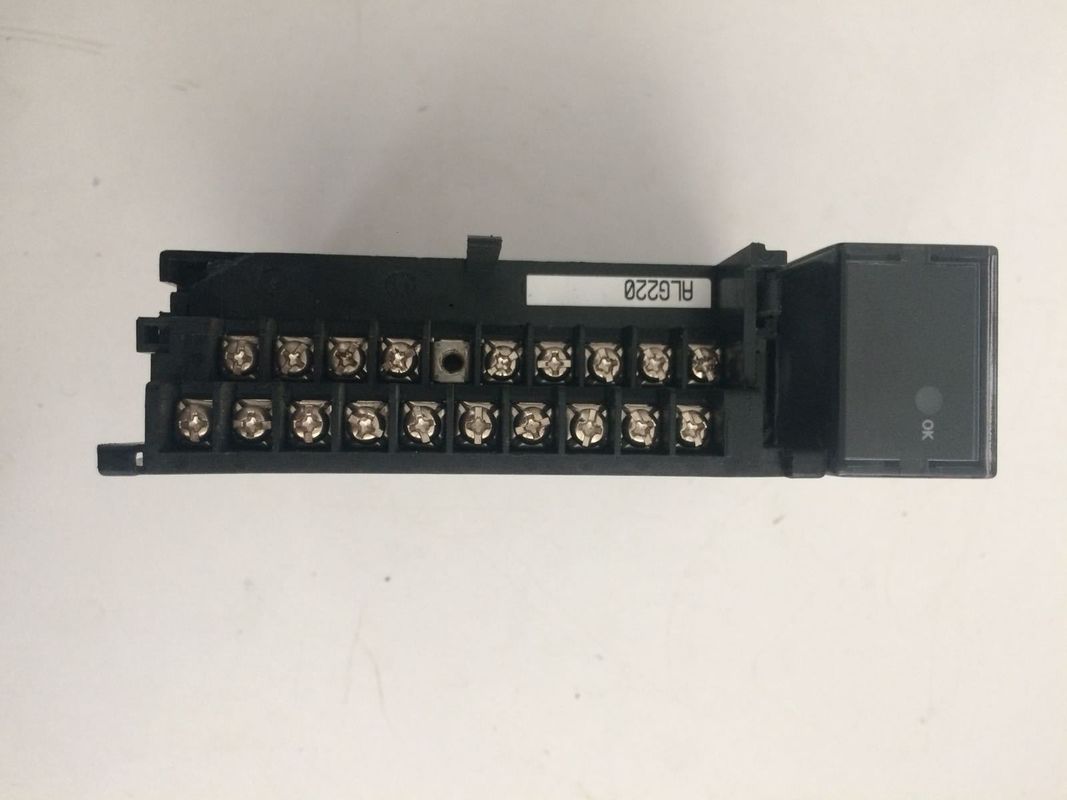

Входной модуль GE Fanuc IC693ALG220 оснащен ограниченным режимом ввода тока, а также прыгуном на каждом конечном разъеме пользователя.Пользователи могут использовать прыжок, чтобы подключить внутренний 250-охмный шунтовый резистор к схеме. Этот шунтовый резистор позволяет вводить диапазон от -40 до +40 миллиампер. Тем не менее, для пользователей важно постоянно контролировать входный ток, чтобы предотвратить самонагревание входного резистора,Основным источником питания входного модуля GE Fanuc IC693ALG220 CAV является изолированный источник питания постоянного тока +24 вольт,питающийся через источник питания PLCНапряжение передается через регулятор/инвертор для получения требуемого напряжения для работы модуля IC693ALG220.Входной модуль IC693ALG220 поставляется с светодиодом, который показывает пользователям его состояние работы.
