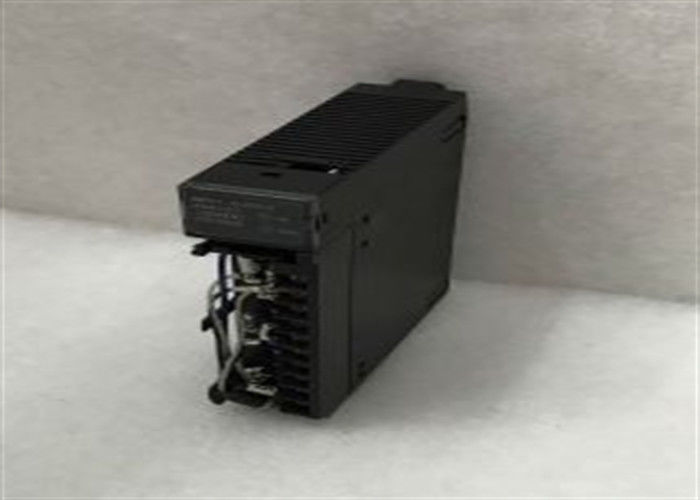

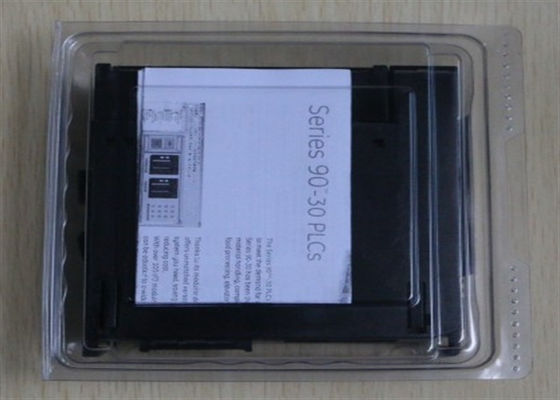

GE FANUCIC693CPU313Серия 90-30 Программируемый логический контроллер
TТехнические спецификации для IC693CPU313
Производитель GE Fanuc
Серия Серия 90-30
Описание продукта Встроенная базовая пластина процессора
Номер части IC693CPU313
Количество слотов I/O пять (5)
Тип продукции Базовая пластина с встроенным процессором
Номер слотов питания Один (1)
Слот для расширительной основной пластины Нет
Количество слотов 5
Тип процессора Турбо процессор
Пользовательская память 12 Кбайт
Операционная температура от 32 до 140 градусов по Фаренгейту
Тип процессора 80188
Количество портов 1
Типичная скорость сканирования 0,6 мс на 1 К Булевой логики
Процессор типа 80188 Процессор
Скорость процессора 10 МГц
Скорость процессора 10 мегагерц
Расширяемый Ни один
Состояние жизненного цикла продукта*
Дискретные точки ввода - %I 160 (максимум - комбинированные входы + выходы)
Дискретные точки вывода - %Q 320 (максимум - комбинированные входы + выводы)
Аналоговые входы - %AI 64 слова
Аналоговые выводы - %AQ 32 слова
Встроенные серийные порты 1 (использует разъединитель на питании PLC).
Текущая нагрузка: 410 мА
Напряжение автобуса: +5VDC
О IC693CPU313
IC693CPU313 представляет собой базовую плату с встроенным турбопроцессором из серии 90-30 программируемого логического контроллера (PLC) GE Fanuc.
Процессор, встроенный в этот модуль, классифицируется как турбопроцессор с типичной скоростью сканирования 0,6 мс на 1 К Булевой логики.
Кроме того, IC693CPU313 имеет максимальную пользовательскую память 12 КБ (6 Кбайт до выпуска 7).
Процессор IC693CPU313 80188 с скоростью обработки 10 Мегагерц.
%I входных точек и 160 (максимально - комбинированные выходы + входы) %Q выходных точек.
вмещает 64 слова для аналогового входа и 32 слова для аналогового выхода.
IC693CPU313 является нерасширяемой базовой платой с процессором и не поддерживает модули PCM и CCM.
только к пяти (5) слотам ввода/вывода и оснащен встроенным серийным портом, поддерживающим протоколы SNP и SNP-X.
инструкции по регистру смены, а также инструкции по таймеру и счетчику.
IC693CPU313 имеет источник питания нагрузки 430 MA @ 5VDC напряжение питания.
Кроме того, в базе установлен суперконденсатор или конденсатор высокого заряда, который
Этот конденсатор берет на себя, когда источник питания удаляется или когда
Входной источник питания к базовой пластинке отключен.
который не требует энергии для восстановления своего содержания.
Основная пластинка GE Fanuc IC693CPU313 - 5-слотная основная пластинка в линейке продуктов GE серии 90-30 с встроенным процессором.
Базовые платы серии 90-30 построены для размещения отдельных модулей процессора, но базовая плата IC693CPU313 поставляется с Turbo
Модуль процессора встроен в него. Эта база может быть использована для создания различных серии 90-30 PLC или программируемой логики
системы управления путем подключения к другим компонентам ПЛК серии 90-30 GE, таким как опционные модули и различные виды
Процессор встроенный в устройство, используемый в процессорах, используемых в процессорах, включает в себя устройства для расширения и удаленных базовых плат.
CPU - это процессор 80188, работающий со скоростью 10 Мегагерц. Максимальная емкость памяти пользовательских программ составляет 6 КБ для
для базовых плат, которые были изготовлены до выпуска 7, и это 12 КБ для базовых плат, которые были изготовлены в
Выпуск 7 и далее.
GE Fanuc серии 90-30 IC693CPU313 5-слотная основополагающая пластина с встроенным Turbo CPU работает при температуре между 32
Он поставляется с одним портом, который поддерживает протоколы SNP и SNP-X.
В дополнение к пяти слотам, в которых размещены различные модули,
IC693CPU313 имеет дополнительный слот на левом краю, который не пронумерован как другие слоты и используется только для
Базовая пластина IC693CPU313 поддерживает оперативную память, а также может вмещать EPROM и EEPROM для
специальные приложения.
