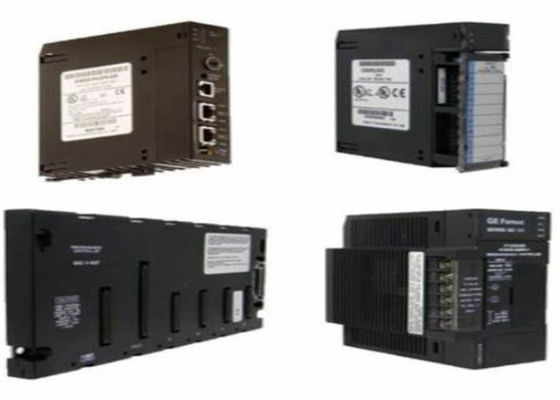

GE FANUC IC693CPU331 серии 90-30 программируемый логический контроллер (PLC)

GE FANUCIC693CPU331Серия 90-30 Программируемый логический контроллер

Технические спецификации для IC693CPU331

Бренд GE Fanuc
Серия Серия 90-30
Производитель GE Fanuc
Номер части IC693CPU331
Описание продукта Модульный процессор
Модуль процессора типа продукта
Пользовательская память 16 Кбайт
Тип процессора 80188
Совместимость ПЛУ GE Fanuc 90-30
Часовая скорость 10 Мегагерц
Типичная скорость сканирования 0,4 мс на 1 К Булевой логики
Микропроцессор 80188
Скорость процессора 10 МГц
Серийный порт 1
Расширяемый Да

Дискретные входы 512
Число расширительных базных пластин Четыре (4) расширительные базы; Четыре (4) дистанционные базы ввода/вывода
Дискритетные выходы 512
Дискретные точки ввода - %I 512
Рабочая температура от 32 до 140 градусов по Фаренгейту
Дискретные точки выхода - %Q 512
Аналоговые входы - %AI 128 слов
Аналоговые выходы - %AQ 64 слова
Встроенные серийные порты 1 (использует разъединитель на питании PLC).
Таймеры / счетчики 680
Перерывы No
Регистр смены Да
Текущая нагрузка: 350mA
Напряжение автобуса: +5VDC



О IC693CPU331

IC693CPU331 - модульный процессор, входящий в серию 90-30 ПЛК компании GE Fanuc Automation.

Процессор 80188 с скоростью обработки 10 Мегагерц. Он также способен сканировать 1K булевой логики за 0,4 миллисекунды.

Этот процессор имеет 16 Кбайт пользовательской памяти, которая размещена для размещения 512 дискретных бит ввода; 512 дискретных бит вывода; 128 слов

Кроме того, этот процессор имеет внутреннюю структуру памяти, которая состоит из

1280 битов Дискритетная глобальная память; 1024 бита внутренних катушек; 256 битов временных катушек; 128 битов ссылок на состояние системы;

2048 слов регистров памяти и 16 слов системных регистров.

доступна для процессора и поддерживает инструкции Shift-регистра.

По сравнению с встроенными процессорами модульный процессор IC693CPU331 поддерживает функцию Override и поставляется с батареей

Тип памяти по умолчанию, доступный этому процессору, является типом памяти случайного доступа (RAM) и может быть также установлен с

необязательная EPROM или EEPROM.

IC693CPU331 может быть установлен на любой базовой пластинке процессора, будь то 5-слотная или 10-слотная.

выделенный слот процессора, который является слотом 1. Этот модуль получает ток от задней плоскости в размере 350 мА @ 5VDC напряжение шины.

Поскольку этот модульный процессор поддерживает большее количество В/В, он поддерживает расширение В/В с использованием до четырех (4) расширений

базовая пластина дистанционного ввода/вывода.

Модуль GE Fanuc IC693CPU331 представляет собой 10-мегагерцовый модуль процессора для систем ПЛК серии 90-30 GE.

Модуль использует микропроцессор серии 80188. Рабочая температура модуля составляет от 32 до 140 градусов Цельсия.

Модуль IC693CPU331 занимает один слот в 5-слотной основной пластинке и он черпает 350 миллиампер тока из задней плоскости

Типичная скорость сканирования для модуля составляет 0,4 миллисекунды на 1K булевой логики.

распределяется для системных регистров, которые предназначены только для просмотра таблиц ссылок и не могут быть ссылаться на логическую программу пользователя.

Общее количество таймеров и счетчиков, поддерживаемых модулем IC693CPU331, составляет 680.

Модуль для хранения данных - это оперативная память и дополнительная EPROM или EEPROM.

Максимальная память пользовательской программы составляет 16 килобайт. Количество дискретных входных точек составляет 512.

Дискретное глобальное память 1280 бит. память, выделенная для аналоговых входов и аналоговых выходов 128

Один встроенный серийный порт доступен на модуле IC693CPU331 и этот порт доступен

Протоколы, поддерживаемые серийным портом, включают SNP slave и SNPX slave

отдельный модуль CMM требуется для SNP master SNP-X master, CCM и RTU slave support. отдельный PCM

Модуль AD693CMM301 обеспечивает 2 дополнительных серийных порта для IC693CPU331

Модуль. SLP (State Logic Processor) также совместим с модулем IC693CPU331 и может быть использован для предоставления

Управление многозадачностью.
