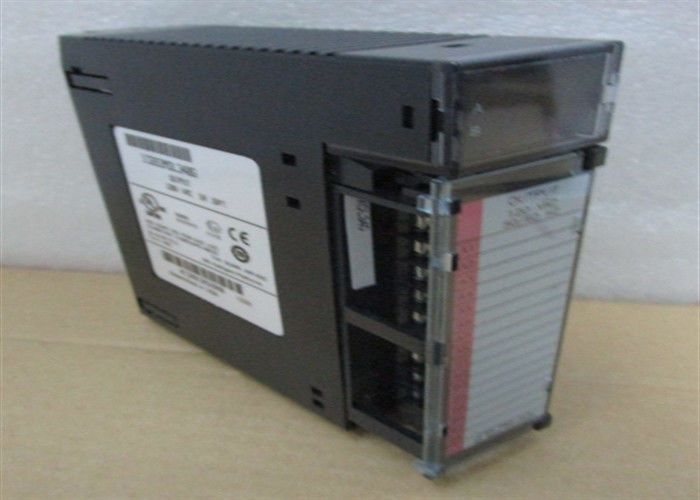

GE FANUC IC693MDL340 Дискритетный выходный модуль 16 каналов 85 - 132 ВАК

GE FANUCIC693MDL340Типичная скорость сканирования серии 90-30 Процессорный модуль



Технические спецификации для IC693MDL340

Бренд	GE Fanuc
Серия	Серия 90-30
Производитель	GE Fanuc
Описание продукта	Дискретный выходный модуль
Номер части	IC693MDL340
Количество каналов	Шестнадцать (16)
Бренд	Интеллектуальные платформы GE/GE Fanuc
Количество групп	Два (2)
Тип продукции	Выходной модуль
Количество каналов в группе	Восемь (8)
Номинальное напряжение	120 В переменного тока
Диапазон выходного сигнала	85-132 VAC
Диапазон выходного напряжения	от 85 до 132 В
Номинальное выходное напряжение	120 VAC
Частота	от 50 до 60 Гц

Выходной ток в точке	0.5 А
Выходы	16
Выходной ток по группе	3В 9 утра.
Изоляция между стороной поля и стороной логики	1500 В
Входящий ток	20 А за один цикл
Изоляция между каждой группой	500 В
Время ответа	1 мс
Максимальное падение напряжения выхода	1.5 В
Время ответа отключения	1⁄2 цикл
Максимальный выходный ток утечки	2 мА при 120 В переменной
Изоляция	1500 вольт между стороной поля и стороной логики; 500 вольт между каждой группой
Минимальный выходный ток утечки	1 мс
Минимальный ток нагрузки	50 мА
Состояние жизненного цикла продукта	Выпущен/ устаревший





Об IC693MDL340

IC930MDL340 - дискретный выходной модуль серии 90-30.Этот модуль имеет Шестнадцать (16) выходных каналов с каждым каналом, способным обеспечивать выходное напряжение номиналом 120 VAC и выходный ток номиналом 0.5 А.

Этот модуль имеет две (2) группы выходных каналов, каждая из которых имеет по восемь (8) каналов.

IC930MDL340 обычно используется для подачи энергии на электрические нагрузки, такие как катушки реле, пилотные лампы и другие электрические устройства с низким номинальным током.Используется для реализации команд вывода в результате обработки загруженной логики пользователя в процессорУ него максимальный выходный ток 3 А на группу и минимальный ток нагрузки 50 мА.

Другие выходные характеристики этого модуля включают максимальный входный ток 20 А за один цикл и минимальный ток нагрузки 50 мА. У него падение выходного напряжения 1.5 VAV и максимальный выходный ток утечки 2 mA при номинальном напряжении 120 VACКаждый выходный канал имеет максимальную задержку перехода на 1 мс и задержку отключения сигнала на 1⁄2 цикла.

IC930MDL340 оснащен индивидуальным индикатором состояния для каждого выходного канала. Он отображает рабочее состояние каждого канала этого выходного модуля.Он также поставляется с индикатором предохранителя светодиод, который активируется, когда внутренний предохранитель взорвался.

Модуль GE Fanuc IC693MDL340 - это выходный модуль, изготовленный в рамках линейки продуктов GE Intelligent Platforms/GE Fanuc Series 90-30.5 ампер номинального тока и он обеспечивает 16 выходных точек в 2 отдельных группахМодуль IC693MDL340 позволяет использовать каждую группу с независимой фазой источника питания переменного тока.Оба товара также могут питаться с помощью одного источника питания.Каждая группа имеет 3-амперный предохранитель для защиты, а также RC snubber для выходов для защиты их от проходящего электрического шума линии электропередачи.

Модуль GE Fanuc IC693MDL340 имеет диапазон выходного напряжения от 85 до 132 вольт переменного тока, частоту от 50 до 60 герц и 0,5 ампера максимального выходного тока в точке.Каждая группа позволяет для полного тока для каждой группы 3 амперМодуль IC693MDL340 предлагает высокий уровень входящего тока, что делает выходы подходящими для управления различными нагрузками, как ламповыми, так и индуктивными.Операторы этого модуля должны обеспечивать модуль переменным питанием, чтобы помочь ему работать нагрузками, подключенными к выходам.Модуль IC693MDL340 может работать только на источнике питания переменного тока. Он поставляется с светодиодными индикаторами на верхней части устройства, которые показывают состояние включения и выключения для каждой из выходной точек.Светодиоды расположены в 2 ряда из 8 зеленых светодиодов и с красным светодиодом между 2 линиями.
