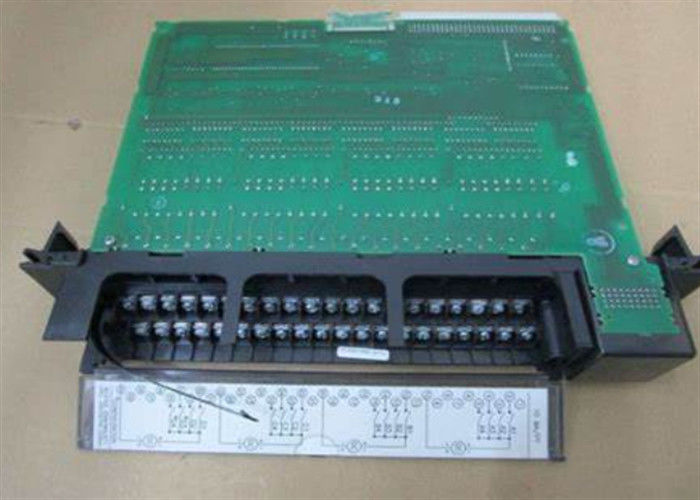

GE FANUC IC693MDL930 MODULE является GE FANUC 6-точечным модулем ввода/вывода серии 90-30 PLCS

GE FANUC IC693MDL930 Модуль - это GE FANUC 6-точечный модуль ввода/вывода серии 90-30 PLCS

Технические спецификации для IC693MDL930

Бренд GE Fanuc
Производитель GE Fanuc
Производитель GE Fanuc; Emerson Automation (в настоящее время)
Серия Серия 90-30
Описание продукта Дискритетный выходный модуль
Серия Серия 90-30
Номер части IC693MDL930
Номер части IC693MDL930
Восемь (8), индивидуально изолированные Изоляция:
Тип продукта Цифровой I/O
1500 вольт между стороной поля и стороной логики; 500 вольт между группами Диапазон выходной напряженности
Выходы реле 8
Описание продукта Модуль выпуска ретрансляции
Количество каналов 8
от 5 до 30 вольт постоянного тока от 5 до 250 вольт переменного тока, 50/60 Hz
Выходная мощность переключения 4 ампер
Номинальное выходное напряжение 24 ВДК; 120 ВАК / 240 ВАК
Фюзеляжи No
Выходные группировки Индивидуально изолированные каналы
Светодиодные индикаторы Да

Максимальная нагрузка 4 ампера максимальное сопротивление на выход: 2 ампера пилотная работа на выход 20 ампера максимум на модуль для установок UL
Контактная форма Форма А контакты (обычно открыты (Н.О.)
Минимальная нагрузка 10 мА
Максимальный выходный ток 4 ампера, максимальный для сопротивляющих нагрузок на одну точку; 2 ампера для пилотских нагрузок на одну точку; 20 ампера на модуль для установок UL
Номинальное напряжение 24 вольт постоянного тока или 120 / 240 вольт переменного тока
Максимальный входный ток 5 ампер
Рабочее напряжение от 5 до 30 вольт постоянного тока или от 5 до 250 вольт переменного
Время ответа 15 мс
Прием тока 6 мА (все выходы включены) от 5-вольтовой шины на заднем плане; 70 мА (все выходы включены) от реле 24 В шины на заднем плане
Рабочая температура от 0 до 50 градусов Цельсия
Рабочее напряжение 5-30 / 5-250 VAC
Время ответа не более 15 мс
Состояние жизненного цикла продукта*
Частота переключения 20 циклов в минуту
Время ответа отключения, максимум 15 мс
Ширина модуля Единый слот
Статус жизненного цикла продукта прекращен/ устарел
Жизненный цикл продукта Устаревший

О IC693MDL930

IC693MDL930 - дискретный выходный модуль, который является частью серии программируемых логических контроллеров (ПЛК) серии 90-30, ранее производимой GE Fanuc, теперь под управлением Emerson Automation.Этот модуль имеет одну ширину слота, Восемь (8) индивидуально изолированных Обычно открытые (НО)) контакт выходов формы А, совместимых для использования с модульными и встроенными модулями центрального процессора (CPU) серии 90-30 в качестве локального и распределенного компонента В/ВКроме того, этот модуль также поддерживает современные системы RX3i и RX7i в качестве распределенных выходной модулей.и светодиодные лампыКонтактные выходы IC693MDL930 имеют номинальное напряжение 4 ампера, максимальное для сопротивляющей нагрузки на одну точку; 2 ампера для пилотской нагрузки на одну точку;и 20 ампер на модуль для установок UL при минимальной нагрузке модуля 10 мАКаждый контактный выход работает при номинальном напряжении 24 ВДК и 120 / 240 ВДК, а диапазон рабочего напряжения составляет 5-30 ВДК / 5-250 ВАК при частоте 50/60 Гц.Он также генерирует максимальный всплеск тока 5 ампер, в то время как максимальное время отклика канала составляет 15 мс для перехода сигналов включения и выключенияЭтот модуль имеет внутреннее потребление энергии 6 мА со всеми выходами от 5-вольтной шины на заднем плане и 70 мА со всеми выходами от реле 24 В шины на заднем плане.С индивидуальной изоляцией, каждый выходный канал может работать при разных напряжениях, обеспечивая максимальную гибкость работы.Изоляция модуля составляет 1500 вольт между стороной поля и стороной логики и 500 вольт между каналами..

Модуль GE IC693MDL930 - это цифровой выходной модуль. Выходной модуль IC693MDL930 может быть установлен в любом слоте 5-слотной или 10-слотной задней панели в системе GE Fanuc 90-30.Модуль IC693MDL930 имеет 8 обычно открытых реле для управления нагрузками пользователейКаждый выход модуля изолирован от других выходов модуля, и каждый выход модуля имеет свой общий терминал.Модуль IC693MDL930 не включает никаких предохранителейЭлектрическое питание для полевых устройств пользователя, подключенных к выходам модуля, должно быть поставлено пользователем.На верхней стороне модуля установлены светодиодные индикаторы, отображающие состояние каждой выходной точки..

Номинальное напряжение модуля IC693MDL930 составляет 24 вольта постоянного тока или 120-240 вольт переменного тока. Рабочее напряжение составляет от 5 до 30 вольт постоянного тока или от 5 до 250 вольт переменного тока (при 50 до 60 герц).Пиковая нагрузка составляет 4 ампера сопротивляющего тока на выход, 2 ампера пилотного рабочего тока на выход и максимум 20 ампера на модуль IC693MDL930 для установок UL. Минимальная нагрузка составляет 10 миллиамперов, а максимальный входящий ток - 5 амперов.Когда PLC backplane поставляет 5 Вольт постоянного напряженияМодуль IC693MDL930 имеет рабочий диапазон температуры от 0 до 50 градусов по Цельсию.Выше этого порога выпуск модуля снижается.Для переключения индуктивных нагрузок срок службы контакта реле типичен для срока службы контакта сопротивляющей нагрузки при использовании подавляющих цепей.
