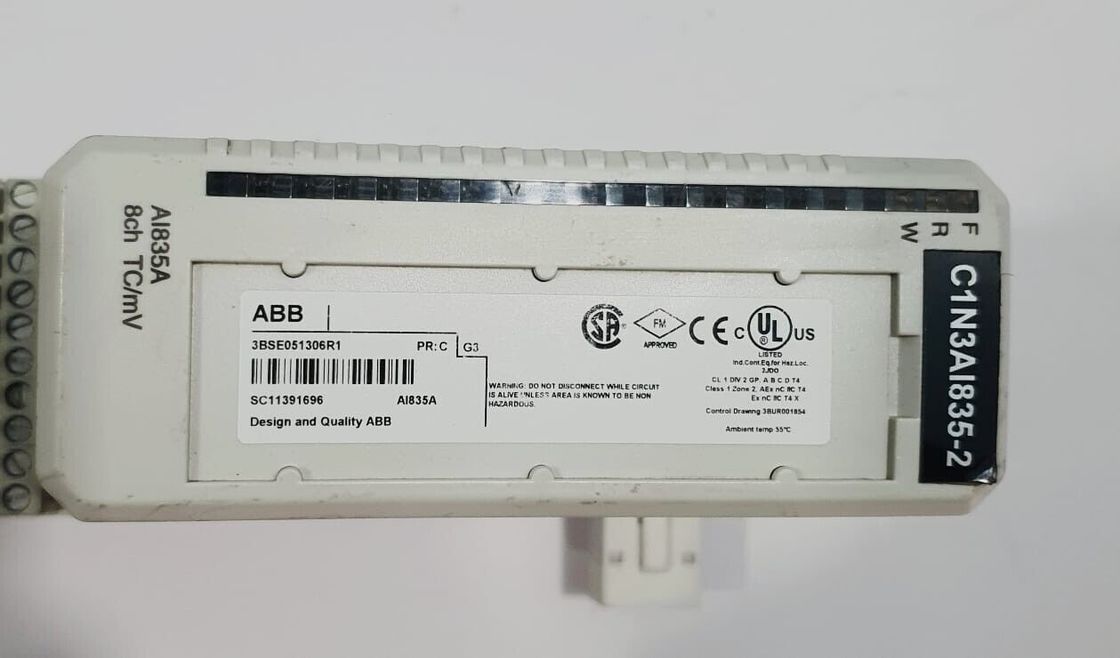

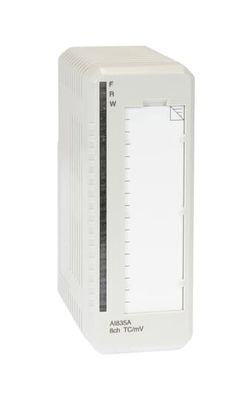

ABB AI835A 3BSE051306R1 Цифровой ИО-модуль для измерений термопары/мВ

ABB AI835A 3BSE051306R1 Цифровой ИО-модуль для измерений термопары/мВ

  • ABB AI835A 3BSE051306R1 Цифровой ИО-модуль для измерений термопары/мВ
  • ABB AI835A 3BSE051306R1 Цифровой ИО-модуль для измерений термопары/мВ
  • ABB AI835A 3BSE051306R1 Цифровой ИО-модуль для измерений термопары/мВ
ABB AI835A 3BSE051306R1 Цифровой ИО-модуль для измерений термопары/мВ
Подробная информация о продукте:
Место происхождения: Соединенные Штаты (США)
Фирменное наименование: ABB
Сертификация: CE
Номер модели: AI835A 3BSE051306R1
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: Подлежит обсуждению
Упаковывая детали: Новый в оригинальной упаковке
Время доставки: 3-5 дней
Условия оплаты: T/T
Поставка способности: 100
контакт
Подробное описание продукта
Модель: AI835A 3BSE051306R1 Бренд: ABB
Страна происхождения: Соединенные Штаты (США) Чистая масса продукции: 0.22kg
Тип сигнала: См. таблицу в S800 Модули и терминационные единицы, 3BSE020924 Количество каналов: 8
Механики: S800

ABB AI835A 3BSE051306R1 Входной модуль термопары/мВ





AI835/AI835A обеспечивает 8 дифференциальных входных каналов для измерений термопары/мВ. Диапазоны измерений, настраиваемые на канал: -30 мВ до +75 мВ линейные, или TC Типы B, C, E, J, K, N, R,S и T, для AI835A также D, L и U.

Один из каналов (канал 8) может быть сконфигурирован для измерений температуры Cold Junction (окружающая среда), таким образом, служа CJ-каналом для Ch. 1...7Температура соединения может измеряться локально на винтовых терминалах МТУ или на устройстве соединения, удаленном от устройства.

В качестве альтернативы пользователь может установить температуру фиксированного соединения для модуля (в качестве параметра) или для AI835A также из приложения.7 при отсутствии необходимости измерения температуры CJ.

Особенности и преимущества

  • 8 дифференциальных входных каналов для термопары/мВ.
  • Канал 8 может быть обозначен как CJ-канал (4-wire Pt100 RTD)
  • Разнообразие термопар с следующими характеристиками: B, C, E, J, K, N, R, S и T для AI835A также D, L и U
  • Разрешение 15 бит (A/D)
  • Входы отслеживаются на предмет разрыва провода открытой цепи



Общая информация

Номер статьи 3BSE051306R1
Тип Аналоговый вход
Спецификация сигнала -30..75 мВ линейное; TC типы B, C, D, E, J, K, L, N, R, S, T и U
Количество каналов 8
Тип сигнала См. таблицу в S800 Модули и терминационные единицы, 3BSE020924
HART Нет, нет.
Государственное предприятие Нет, нет.
Отстранение от работы Нет, нет.
Высокая целостность Нет, нет.
Внутренняя безопасность Нет, нет.
Механика S800



Подробные данные

Резолюция 15 бит
Импеданс ввода > 1 МΩ
Изоляция Групповое изолированное от земли
Ошибка Максимально 0,1%
Дрейф температуры Типично 5 ppm/°C, максимум 7 ppm/°C
Время цикла обновления 280 + 80 * (количество активных каналов) мс при 50 Гц; 250 + 70 * (количество активных каналов) мс при 60 Гц
Максимальная длина полевого кабеля 600 метров (656 ярдов)
CMRR, 50Hz, 60Hz 120 дБ
NMRR, 50Hz, 60Hz > 60 дБ
Номинальное изоляционное напряжение 50 В
Диэлектрическое испытательное напряжение 500 В.
Рассеивание энергии 1.6 Вт
Потребление тока +5 V Modulebus 75 мА
Потребление тока +24 V Modulebus 50 мА
Потребление тока +24 В внешнее 0



Диагностика

Передние светодиоды F (ault), R (un), W (learning)
Контроль Ошибка модуля ́: эталонные каналы, низкое питание
Ошибка канала: открытая схема
CJ-канал (глава 8): < -40 °C и > 100 °C (212 °F)
Указание статуса надзора Ошибка модуля, предупреждение модуля, ошибка канала (8)



Окружающая среда и сертификация

Маркировка СЕ - Да, конечно.
Электрическая безопасность EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Опасное место C1 Div 2 cULus, C1 Зона 2 cULus, ATEX Зона 2
Морская сертификация ABS, BV, DNV, LR
Температура работы от 0 до +55 °C (+32 до +131 °F), одобрения выдаются для температуры от +5 до +55 °C
Температура, хранение -40 до +70 °C (-40 до +158 °F)
Степень загрязнения Уровень 2, IEC 60664-1
Защита от коррозии ISA-S71.04: G3
Относительная влажность от 5 до 95%, неконденсирующийся
Максимальная температура окружающей среды 55 °C (131 °F), для вертикальной установки в компактных MTU 40 °C (104 °F)
Класс защиты IP20 согласно IEC 60529
Условия механической работы IEC/EN 61131-2
ЭМК EN 61000-6-4 и EN 61000-6-2
Категории перенапряжения IEC/EN 60664-1 и EN 50178
Класс оборудования Класс I согласно IEC 61140; (защищенный от земли)
Соответствие требованиям RoHS СТРАНИЦА 2011/65/ЕС (EN 50581:2012)
Соблюдение требований WEEE ДИРЕКТИВА 2012/19/ЕС



Совместимость

Использование с MTU Указанные правила применяются в случаях, когда:
Ключевой код BA



Размеры

Ширина 45 мм (1,77 ̊)
Глубина 102 мм (4,01), 111 мм (4,37), включая разъединитель
Высота 119 мм (4,7 ̊)
Вес 00,22 кг (0,49 фунта)
