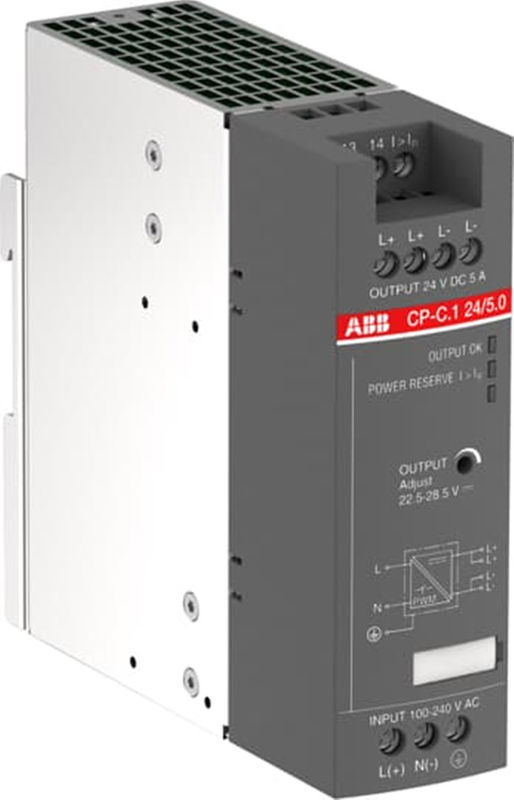

ABB 1SVR360563R1001 CP-C.1 24/5.0 питание в режиме переключения 0,74 кг

ABB 1SVR360563R1001 CP-C.1 24/5.0 Мод питания переключателя

Общая информация

Расширенный тип продукта:КП-С.1 круглосуточно.0

ИД продукта:1SVR360563R1001

ЭН:4013614503818

Каталог:CP-C.1 24/5.0 Силовое питание В:100-240VAC/90-300VDC Выход:DC 24V/5A

Длинное описание:

CP-C.1 24/5.0 является источником питания из диапазона CP-C.1.Номинальная выходная мощность 120 Вт, номинальный выходный ток составляет 5 А при выходном напряжении 24 В постоянного тока. Выходное напряжение регулируется в диапазоне от 22,5 до 28,5 В постоянного тока.Источник питания обеспечивает характеристику выхода U/I с резервом питания до 50% и позволяет параллельно работать для увеличения мощности и обеспечения избыточностиДополнительные функции: коррекция коэффициента мощности согласно EN 61000-3-2.

Заказ

Минимальное количество заказа:1 шт.

Номер таможенного тарифа:85044095

Размеры

Сетевая ширина продукта:40 мм

Чистая высота продукта:129.4 мм

Глубина / длина продукта:136 мм

Чистая масса продукта:00,74 кг

Информация о контейнере

Ширина упаковки 1 уровня:70 мм

Уровень пакета 1 Глубина / длина:168 мм

Уровень упаковки 1 Высота:160 мм

Уровень пакета 1 валовая масса:0.87 кг

Пакетный уровень 1 EAN:4013614503818

Пакет уровень 1 единицы:коробка 1 шт.

Технические

Функция:Электрическое питание в режиме переключения

Количество фаз:1

Номинальное входное напряжение (U)IN):

100... 240 В переменного тока

90... 300 В постоянного тока

Входное напряжение (Uв):

85... 264 В переменного тока

90... 300 В постоянного тока

Типичный входный ток:

(115 В) 1.1 А

(230 В переменного тока) 0,6 А

Время ожидания:(230 V AC) минимум 50 мс

Номинальная частота (f):50 / 60 Гц

Номинальные пределы частоты:45... 65 Гц

Характеристика выхода:Кривая характеристик U/I с запасом хода

Номинальная выходная мощность:120 Вт

Выходная мощность:120 Вт

Номинальное выходное напряжение:24 В постоянного тока

Выходное напряжение (U)Выйти.):24 В постоянного тока

Номинальный выходный ток:

-25 °C... +40 °C 7,5 A

-25 °C... +60 °C 5 A

Выходной ток:5 А

Максимальный выходный ток (I)Выйти.):7.5 А

Номинальный импульс Выдерживать напряжение (U)ИМП):

Входной контур / выходной контур 4 кВ

Входной контур / PE 4 кВ

Входной контур / контакт реле 4 кВ

Выходная схема / PE 0,5 кВ

Выходная схема 0,5 кВ

Номинальное изоляционное напряжение (U)Я):

Входной контур / выходной контур 300 В

Входная схема / PE 300 В

Входная схема / контакт реле 300 В

Выходная схема / PE 50 В

Степень защиты:

Корпус IP20

Терминалы IP20

Степень загрязнения:2

Кружка ввода соединительной мощности:

Гибкий с феррулой 0,5... 2,5 мм2

Гибкий 0,5... 2,5 мм2

Жесткий 0,5... 4 мм2

Выходной контур соединительной мощности:

Гибкий с феррулой 0,5... 2,5 мм2

Гибкий 0,5... 2,5 мм2

Жесткий 0,5... 4 мм2

Сжатие крутящего момента:

Вспомогательная схема 0,5 Нм

Входная схема 0,5 Н·м

Выходная схема 0,5 Н·м

Длина отрыва проволоки:

Помощная схема 8 мм

Входная схема 8 мм

Выходная схема 8 мм

Рекомендуемый винтовщик:

Входной контур / выходной контур PH1

Входной контур / выходной контур 0,8 x 4

Минимальное расстояние к установке:

Электрическая проводящая панель, горизонтальная 25 мм

Электрическая проводящая панель, вертикальная 25 мм

Другие устройства того же типа, горизонтальные 25 мм

Другие устройства того же типа, вертикальные 25 мм

Положение установки:Положение 1 / 7

Монтаж на рельсы DIN:

TH35-15 (35 x 15 мм) согласно IEC 60715

TH35-7.5 (35 x 7,5 мм) согласно IEC 60715
