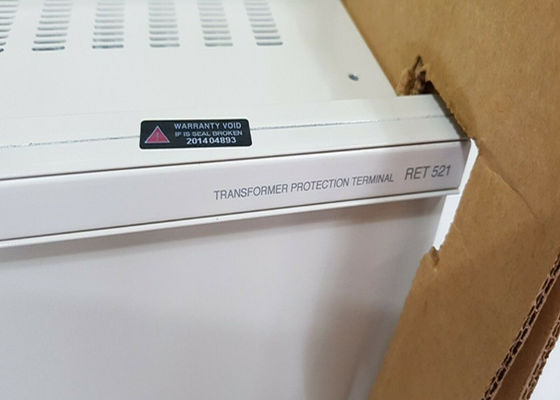

ABB RET521 1MRK001530-AC RELAY Терминал защиты трансформатора

ABB RET521 1MRK001530-AC RELAY Терминал защиты трансформатора


Особенности:

• Терминал защиты многофункционального трансформатора в компактной конструкции

• Проектирование цифрового микропроцессора с передовыми возможностями

• Подходит для трансформаторов, генераторных трансформаторных блоков и реакторов

• Варианты:

• Использование трансформатора с двумя винтами

• Использование трехканатных трансформаторов

• Оба с возможностью подключения с множественным разрывом

• Не требуется вставления трансформаторов тока

• Гибкость применения благодаря широким возможностям настройки и конфигурации

• Расширенный диапазон частот путем отслеживания частоты и адаптации фильтра

• Модульное программное обеспечение, проверенное по типу

• Трансформаторная дифференциальная защита - для двух- и трёхугольных трансформаторов с 2, 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods- перекрестное блокирование между фазами - сдерживание перевозбуждения с 5-й гармонией - внутреннее соотношение CT и адаптация векторной группы - автоматическое устранение количества нулевой последовательности

• Трехфазная защита от временного перетока с обратными и определенными характеристиками времени.Направленность как вариант

• Ограниченная защита от нарушений заземления для каждой обмотки трансформатора, основанная на принципе низкого импеданса и также обеспечиваемая направленной особенностью

• Защита от заземления с обратными и определенными характеристиками времени. Доступны три модуля защиты. Каждый из них может быть настроен на любой стороне трансформатора.При необходимости можно выбрать 2-е гармоническое удерживание.. Направленность как вариант

• Однофазная или трехфазная защита от перенапряжения с определенным временем или обратным временем для выбираемых сторон трансформатора.Доступно шесть модулей защиты (SE960158) Терминал защиты трансформатора RET 521*2.1 1MRK 504 012-BEN Выдан в мае 1999 Изменен с марта 1999 Данные подлежат изменению без предварительного уведомления Терминал защиты трансформатора RET 521*2.1 1MRK 504 012-BEN Страница 2 Особенности (продолжение)

• Однофазная или трехфазная защита от низкого напряжения с определенным временем для выбираемых сторон трансформатора.

• Защита от перевозбуждения на основе измерения V/Hz с обратным временем IEEE или адаптированными характеристиками трансформатора

• Защита от тепловой перегрузки

• Регулирование напряжения для однотрансформаторов или параллельных трансформаторов с переключателем нагрузки

• Программируемая логика с входами и выходами, логика поворотов, And-, Or-gate и таймеры для поворотов и/или указания внешних защитных функций (Buchholz, температура и т.д.)

• Отображение ценностей обслуживания

• Просмотр записей событий

• Постоянный самоконтроль и диагностика

- Сдерживание перевозбуждения с 5-ой гармонией - Внутреннее соотношение CT и адаптация группы векторов

- Автоматическое устранение количества нулевой последовательности

• Трехфазная защита от временного перетока с обратными и определенными характеристиками времени.Направленность как вариант

• Ограниченная защита от нарушений заземления для каждой обмотки трансформатора, основанная на принципе низкого импеданса и также обеспечиваемая направленной особенностью

• Защита от заземления с обратными и определенными характеристиками времени. Доступны три модуля защиты. Каждый из них может быть настроен на любой стороне трансформатора.При необходимости можно выбрать 2-е гармоническое удерживание.. Направленность как вариант

• Однофазная или трехфазная защита от перенапряжения с определенным временем или обратным временем для выбираемых сторон трансформатора.Доступно шесть защитных модулей.

• Однофазная или трехфазная защита от низкого напряжения с определенным временем для выбираемых сторон трансформатора.

• Защита от перевозбуждения на основе измерения V/Hz с обратным временем IEEE или адаптированными характеристиками трансформатора

• Защита от тепловой перегрузки

• Регулирование напряжения для однотрансформаторов или параллельных трансформаторов с переключателем нагрузки

• Программируемая логика с входами и выходами, логика поворотов, And-, Or-gate и таймеры для поворотов и/или указания внешних защитных функций (Buchholz, температура и т.д.)

• Отображение ценностей обслуживания

• Просмотр записей событий

• Постоянный самоконтроль и диагностика

• Запись помех и хранение данных для представления на ПК

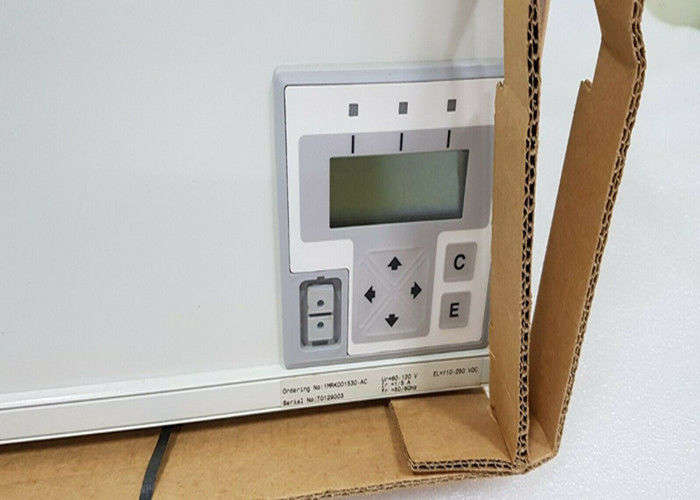

• Передний дисплей с управляемым меню с клавиатурой и подключением переднего порта для ПК

• Удаленная передача данных с двумя портами для систем управления и мониторинга станций

• Доступно для установки на 19 дюймовой стойке в панели, поверхности или сброса

• опции оборудования: - дополнительные модули ввода/вывода для бинарных вводов и контактов вывода,и mA аналоговые входы - Дополнительный аналоговый входный модуль - Отдельный выключатель испытания Combitest для надежного и безопасного тестирования - Выключатель включения/выключения для питания постоянным током - Подробности установки для IP 40 и IP 54

Применение:

Цифровой трансформаторный терминал RET 521 предназначен для быстрой и выборочной защиты и управления двух- и трехканатными трансформаторами, автотрансформаторами,блоки генератора-трансформатора и шунтовые реакторы.

RET 521 имеет низкие требования к основным трансформаторам тока и не требует вмещающих CT.

Гибкость обеспечивается для различных применений в виде размера трансформатора, групп векторов,нейтральное заземление системы и расширение функций защиты в соответствии с предпочтениями пользователяВыбор функциональности из модульного оборудования и программного обеспечения производится в соответствии с требованиями к селективности и надежности в соответствии с предпочтениями пользователя.

Крупные и важные трансформаторы, такие как генератор-трансформаторные блоки или крупные сетевые трансформаторы, могут использовать два RET 521 и включить модульное программное обеспечение защиты избирательно для получения избыточности.Меньшие трансформаторы и шунтовые реакторы могут включать модульное программное обеспечение в один RET 521 и также могут использовать программируемую логику для обеспечения запуска или индикации для внешних защит (eГ. Бухольц).

Таким образом, обеспечивая очень компактную конструкцию для защиты и контроля.RET 521 включает в себя установку адаптации к номиналу трансформатора мощности и коэффициентам инструментального трансформатора, чтобы позволить настройки защиты в процентах (%)RET 521 поставляется для применения с двумя и тремя винтами, как показано ниже на рис. 1.
