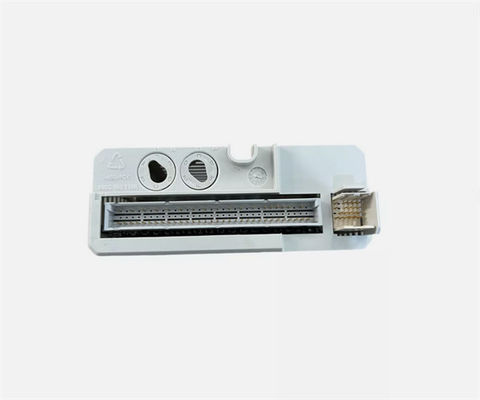

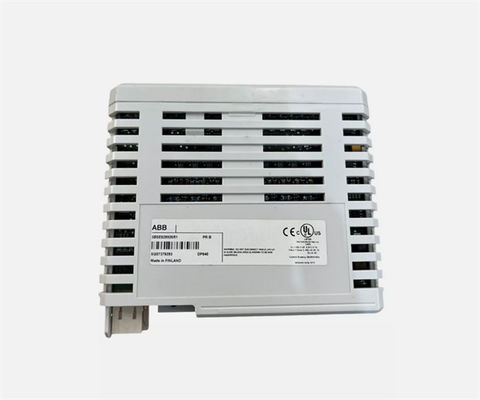

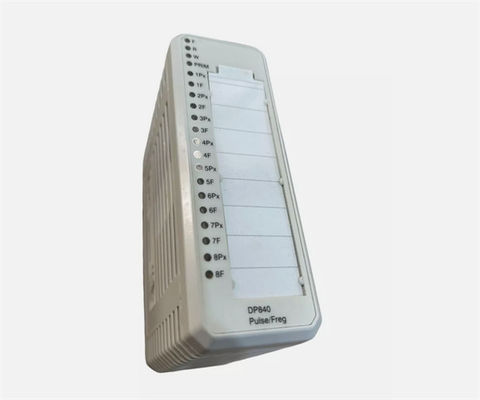

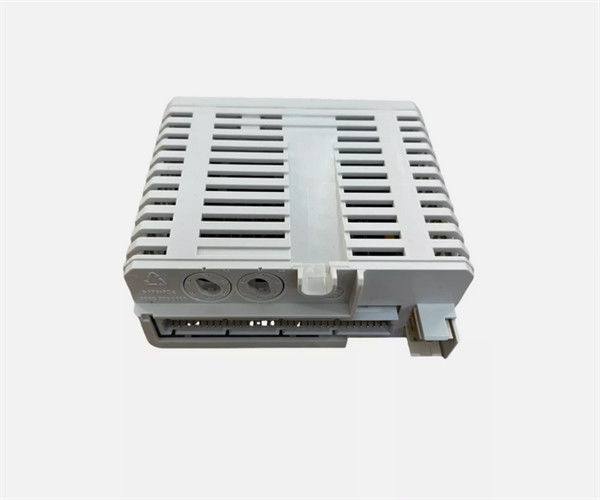

АББ 3BSE028926R1 модуль с дополнительным счетчиком импульсов DP840
Подробная информация о продукте:
Настоящий документ и его части не могут быть воспроизведены или скопированы без письменного разрешения ABB, а его содержание не может быть передано третьим лицам,не используется для каких-либо несанкционированных целей.
Торговые марки ABB и Relion являются зарегистрированными товарными знаками группы ABB.Все другие марки или наименования товаров, упомянутые в настоящем документе, могут быть товарными знаками или зарегистрированными товарными знаками их соответствующих владельцев.. Гарантия Пожалуйста, спросите о условиях гарантии у ближайшего представителя ABB
Данные, примеры и схемы, представленные в данном руководстве, предназначены исключительно для концепции или описания продукта и не должны рассматриваться как заявление о гарантированных свойствах.Все лица, ответственные за применение оборудования, рассматриваемого в данном руководстве, должны убедиться, что каждое предполагаемое применение является подходящим и приемлемым., включая соблюдение всех применимых требований безопасности или других эксплуатационных требований. any risks in applications where a system failure and/or product failure would create a risk for harm to property or persons (including but not limited to personal injuries or death) shall be the sole responsibility of the person or entity applying the equipment, и ответственные лица настоящим просят обеспечить принятие всех мер для исключения или смягчения таких рисков.
Этот продукт предназначен для подключения и передачи данных и информации через сетевой интерфейс, который должен быть подключен к безопасной сети.Лицо или организация, ответственное за администрирование сети, несет единоличную ответственность за обеспечение безопасного подключения к сети и принятие необходимых мер (например,, но не ограничиваясь этим, установка брандмауэров, применение мер аутентификации, шифрование данных, установка антивирусных программ и т.д.) для защиты продукта и сети,его система и интерфейс включеныABB не несет ответственности за любой такой ущерб и/или убытки.
Заказ
Код HS:
903084-- Осциллоскопы, анализаторы спектра и другие приборы и приборы для измерения или проверки электрических величин, за исключением счетчиков товарной позиции 9028; приборы и приборы для измерения или обнаружения альфа, бета, гамма, рентгеновского, космического или иного ионизирующего излучения.- Другие приборы и приборы:-- прочие, с записывающим устройством
Номер таможенного тарифа:
Подробные данные
| Изоляция |
Групповое изолированное от земли |
| Ошибка |
Максимальная относительная ошибка (4): PRIT = 10 ms: 300 ppm PRIT = 20 ms: 150 ppm PRIT = 50 ms: 60 ppm PRIT = 100 ms: 30 ppm Максимальная ошибка кристаллического осциллятора: 120 ppm + 5 ppm/год Максимальная абсолютная ошибка = rel.ошибка + ошибка осциллятора (PRIT = 10 мс), возраст < 16 лет): 500 ppm (= 0,05%) |
| Ограничение тока |
Встроенный в ограниченную мощность датчика |
| Максимальная длина полевого кабеля |
200 метров |
| Номинальное изоляционное напряжение |
50 В |
| Диэлектрическое испытательное напряжение |
500 В. |
| Рассеивание энергии |
4 Вт |
| Потребление тока +5 V Modulebus |
115 мА |
| Потребление тока +24 В внешнее |
NAMUR = 56 + 0,5 x внешняя нагрузка [mA] 12 V = 89 + 0,7 x внешняя нагрузка [mA] 24 V = 97 + внешняя нагрузка [mA] |
Диагностика
| Передние светодиоды |
F (ault), R (un), W (learning), P (rimary), канал 1-8 P (ulse) и F (ault) |
| Контроль |
Напряжение процесса
Надзор за петлей |
| Указание статуса надзора |
Ошибка модуля, предупреждение модуля, ошибка канала |
Окружающая среда и сертификация
| Маркировка СЕ |
Да, да. |
| Электрическая безопасность |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Опасное место |
C1 Div 2 cULus, C1 Зона 2 cULus, ATEX Зона 2 |
| Морская сертификация |
BV, DNV, LR |
| Температура работы |
от 0 до +55 °C (+32 до +131 °F), одобрения выдаются для температуры от +5 до +55 °C |
| Температура, хранение |
-40 до +70 °C (-40 до +158 °F) |
| Степень загрязнения |
Уровень 2, IEC 60664-1 |
| Защита от коррозии |
ISA-S71.04: G3 |
| Относительная влажность |
от 5 до 95%, неконденсирующийся |
| Максимальная температура окружающей среды |
55 °C (131 °F), для вертикальной установки в компактных MTU 40 °C (104 °F) |
| Класс защиты |
IP20 согласно IEC 60529 |
| Условия механической работы |
IEC/EN 61131-2 |
| ЭМК |
EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения |
IEC/EN 60664-1 и EN 50178 |
| Класс оборудования |
Класс I согласно IEC 61140; (защищенный от земли) |
| Соответствие требованиям RoHS |
СТРАНИЦА 2011/65/ЕС (EN 50581:2012) |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
совместимость
| Использование с MTU |
Указанные виды транспортных средств: |
| Ключевой код |
КФ |
Особенности и преимущества
- 8 каналов
- Модули могут использоваться как в одиночных, так и в избыточных приложениях.
- Интерфейс для NAMUR, 12 V и 24 V уровней сигналов преобразователей
- Каждый канал может быть настроен для подсчета импульсов или измерения частоты
- Входы также могут быть прочитаны как сигналы DI
- Количество импульсов по накоплению в 16-битном счетчике
- Измерение частоты (скорости) 0,5 Hz - 20 kHz
- Расширенная бортовая диагностика
Часто задаваемые вопросы
Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:DP840 3BSE028926R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER1.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
