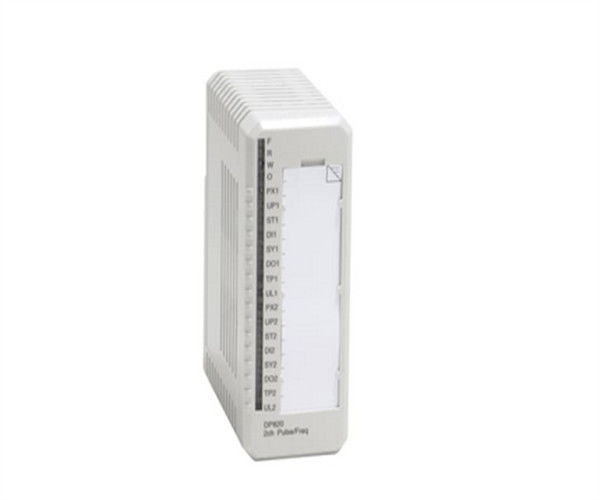

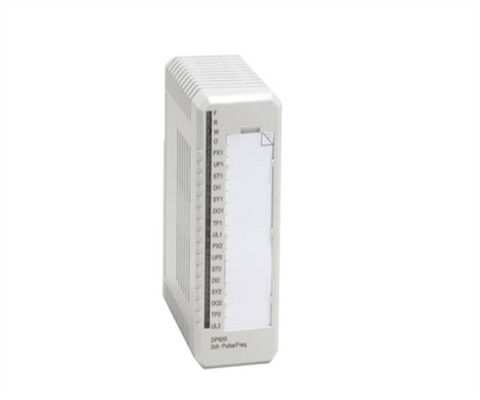

DP820 3BSE013228R1 ABB Модуль подсчета импульсов Модуль цифрового усилителя
Описание
DP820 представляет собой двухканальный модуль подсчета импульсов для инкрементальных импульсных передатчиков до 1,5 МГц. Каждый канал содержит счетчики и регистры для измерения положения/длины и скорости/частоты.Каждый канал обеспечивает три сбалансированных входа для подключения импульсного передатчика, один цифровой вход и один цифровой выход. Импульсные передатчики с интерфейсами RS422, +5 V, +12 V, +24 V и 13 mA могут быть подключены к DP820.
Использовать DP820 с модульными терминационными блоками TU810V1, TU812V1, TU814V1, TU830V1, TU833.
Общая информация
| Номер статьи |
3BSE013228R1 |
| Тип |
Пулсомер |
| Спецификация сигнала |
24 В постоянного тока (12 - 32 В постоянного тока) |
| Количество каналов |
2 |
| HART |
Нет, нет. |
| Государственное предприятие |
Нет, нет. |
| Отстранение от работы |
Нет, нет. |
| Высокая целостность |
Нет, нет. |
| Внутренняя безопасность |
Нет, нет. |
| Механика |
S800 |
Подробные данные
| Импеданс ввода |
2.5 kΩ (DI-вход) |
| Изоляция |
Индивидуально изолированный, общий канал-канал и схема |
| Ошибка |
Максимальная ошибка измерения частоты Относительная ошибка Абсолютная ошибка (включая смещение температуры): [320/(MEASTIMEx в ms) ] ppm [(320/(MEASTIMEx в ms) +100] ppm |
| Ограничение тока |
Мощность датчика может быть ограничена МТУ |
| Максимальная длина полевого кабеля |
200 метров |
| Номинальное изоляционное напряжение |
50 В |
| Диэлектрическое испытательное напряжение |
500 В. |
| Рассеивание энергии |
2.5 Вт |
| Потребление тока +5 V Modulebus |
120 мА |
| Потребление тока +24 V Modulebus |
0 |
| Потребление тока +24 В внешнее |
0 |
Диагностика
| Передние светодиоды |
P ((ulse) X, UP (направление), ST ((robe), DI, SY ((nch), DO, TP (сила передачи OK), все по каналу |
| Контроль |
Напряжение процесса на канал |
| Указание статуса надзора |
Ошибка модуля, предупреждение модуля, ошибка канала |
Окружающая среда и сертификация
| Маркировка СЕ |
Да, да. |
| Электрическая безопасность |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Опасное место |
C1 Div 2 cULus, C1 Зона 2 cULus, ATEX Зона 2 |
| Морская сертификация |
ABS, BV, DNV, LR |
| Температура работы |
от 0 до +55 °C (+32 до +131 °F), одобрения выдаются для температуры от +5 до +55 °C |
| Температура, хранение |
-40 до +70 °C (-40 до +158 °F) |
| Степень загрязнения |
Уровень 2, IEC 60664-1 |
| Защита от коррозии |
ISA-S71.04: G3 |
| Относительная влажность |
от 5 до 95%, неконденсирующийся |
| Максимальная температура окружающей среды |
55 °C (131 °F), для вертикальной установки в компактных MTU 40 °C (104 °F) |
| Класс защиты |
IP20 согласно IEC 60529 |
| Условия механической работы |
IEC/EN 61131-2 |
| ЭМК |
EN 61000-6-4 и EN 61000-6-2 |
| Категории перенапряжения |
IEC/EN 60664-1 и EN 50178 |
| Класс оборудования |
Класс I согласно IEC 61140; (защищенный от земли) |
| Соответствие требованиям RoHS |
СТРАНИЦА 2011/65/ЕС (EN 50581:2012) |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
Размеры
| Ширина |
45 мм (1,77 ̊) |
| Глубина |
102 мм (4,01), 111 мм (4,37), включая разъединитель |
| Высота |
119 мм (4,7 ̊) |
| Вес |
00,15 кг (0,33 фунта) |
Особенности и преимущества
- Два канала
- Интерфейс для уровней сигнала преобразователя RS422, 5 V, 12 V, 24 V и 13 mA
- Одновременный подсчет импульсов и измерение частоты
- Количество импульсов (длина/положение) по накоплению в двунаправленном 29-битном счетчике
- Измерение частоты (скорости) 0,25 Hz - 1,5 MHz
