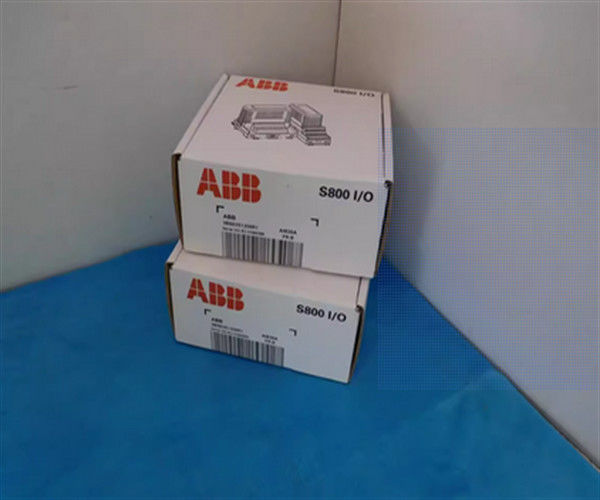

ABB 3BSE036714R1 TU8138 Канал 250 V Компактный модуль отделения для S800 I/O
Описание

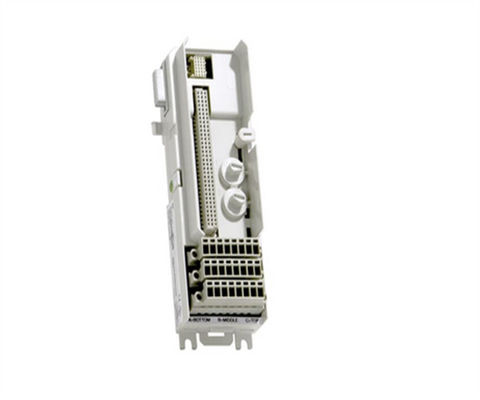

TU813 представляет собой 8-канальный 250-вольтный компактный модульный терминационный блок (MTU) для S800 I/O. TU813 имеет три ряда сцепных разъемов для сигналов поля и соединений мощности процесса.
MTU - это пассивное устройство, используемое для подключения полевой проводки к модулям В/В. Он также содержит часть ModuleBus.
Максимальное номинальное напряжение составляет 250 В, а максимальное номинальное течение - 3 А на канал.Он также генерирует правильный адрес модуля I / O, перемещая исходящие позиционные сигналы на следующий MTU.
Для настройки MTU для различных типов модулей В/В используются два механических клавиша.Каждый ключ имеет шесть позиций., что дает общее количество 36 различных конфигураций.
Общая информация
| Номер статьи |
3BSE036714R1 |
| Тип |
Компактный |
| Соединение |
Скрепимое соединение |
| Каналы |
8 |
| Напряжение |
250 В |
| Установка |
Обе стороны |
| Подробности монтажа |
Горизонтально 55 oC (131 °F)
Вертикально 40 oC (104 °F) |
| Использование с вводом/выводом |
DI820, DI821, DI825, DO820, DO821 и AI825 |
| Соединения процессов |
16 |
| Однократный/избыточный В/В |
Одинокий |
Подробные данные
| Максимальный ток на канал ввода/вывода |
3 А |
| Допустимые размеры провода |
Натянутые: 0,2 - 0,5 мм2, 24 - 20 AWG
0.5 - 1,0 мм2, 20 - 18 AWG
1.5 - 2,5 мм2, 16 - 14 AWG |
Окружающая среда и сертификация
| Маркировка СЕ |
Да, да. |
| Электрическая безопасность |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Опасное место |
Зона ATEX 2 |
| Морская сертификация |
- |
| Температура работы |
от 0 до +55 °C (+32 до +131 °F), одобрения выдаются для температуры от +5 до +55 °C |
| Температура, хранение |
-40 до + 70 °C (-40 до +158 °F) |
| Степень загрязнения |
Уровень 2, IEC 60664-1 |
| Защита от коррозии |
ISA-S71.04: G3 |
| Относительная влажность |
от 5 до 95%, неконденсирующийся |
| Максимальная температура окружающей среды |
55 °C (131 °F), для вертикальной установки 40 °C (104 °F) |
| Класс защиты |
IP20 согласно IEC 60529 |
| Условия механической работы |
IEC/EN 61131-2 |
| ЭМК |
EN 61000-6-4, EN 61000-6-2 |
| Категории перенапряжения |
IEC/EN 60664-1 и EN 50178 |
| Класс оборудования |
Класс I согласно IEC 61140; (защищенный от земли) |
| Соответствие требованиям RoHS |
EN 50581:2012 |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
Размеры
| Ширина |
64 мм (2,52 дюйма), включая разъединитель, 58,5 мм (2,3 дюйма) из края в край |
| Глубина |
64 мм (2,52 дюйма), включая терминалы |
| Высота |
170 мм (6,7 дюйма), включая замок |
| Вес |
00,17 кг (0,37 фунта) |
Особенности и преимущества
- Компактная установка модулей В/В.
- До 8 изолированных каналов подключения полевого сигнала с сжатыми соединителями.
- Подключения к модулям ModuleBus и I/O.
- Механический ключ предотвращает вставку неправильного модуля В/В.
- Устройство крепления к рельсу DIN для заземления.
- Установка рельсов DIN.
Часто задаваемые вопросы
Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:TU813 3BSE036714R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
