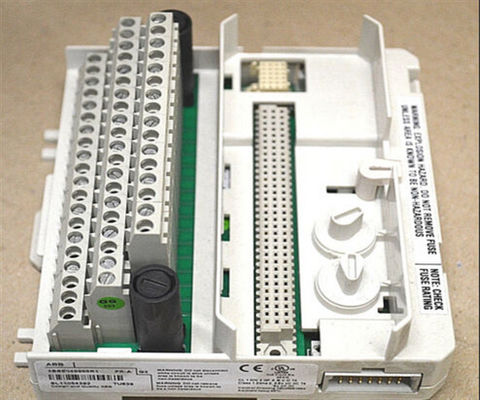

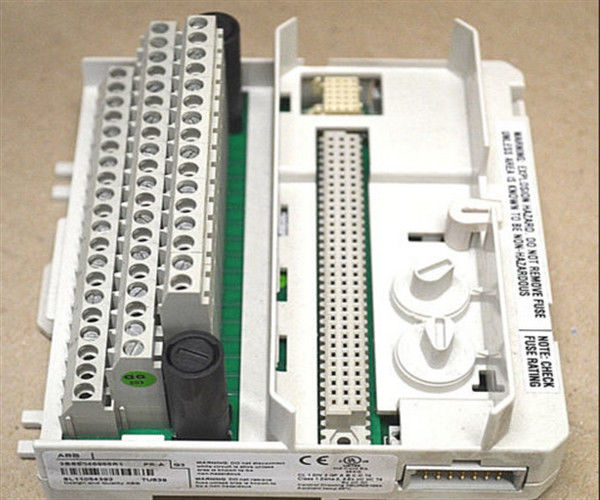

ABB Advant 800xA TU839 Расширенный модуль окончания блока 3BSE046966R1

TU839 MTU может иметь до 8 каналов ввода/вывода и две группы соединений для распределения мощности датчика.Напряжение процесса может быть подключено к двум отдельно изолированным группам для распределения мощности датчикаКаждая группа имеет предохранитель мощностью 200 мА. Максимальное номинальное напряжение составляет 250 В и максимальное номинальное течение составляет 1 А на канал. Рекомендуется, чтобы предохранитель был выбран для удовлетворения потребностей приложения.

MTU распределяет ModuleBus в модуль В/В и в следующий MTU. Он также генерирует правильный адрес в модуль В/В, перемещая исходящие позиционные сигналы в следующий MTU.

MTU может быть установлен на стандартную рельсу DIN. Он имеет механический замок, который блокирует MTU к рельсу DIN.

Для настройки MTU для различных типов модулей В/В используются два механических клавиша.Каждый ключ имеет шесть позиций., что дает общее количество 36 различных конфигураций.

Особенности и преимущества

• 8 отдельно изолированных каналов В/В.
• Две отдельно изолированные, слитые группы для распределения энергии датчиков.
• Подключения к модулям ModuleBus и I/O.
• Механический ключ предотвращает вставку неправильного модуля В/В.
• Устройство крепления к рельсу DIN для заземления.
• Установка рельсов DIN.
