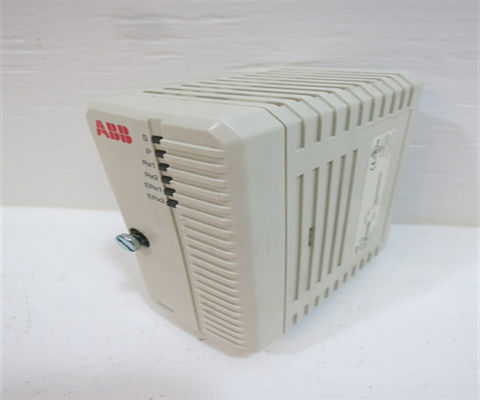

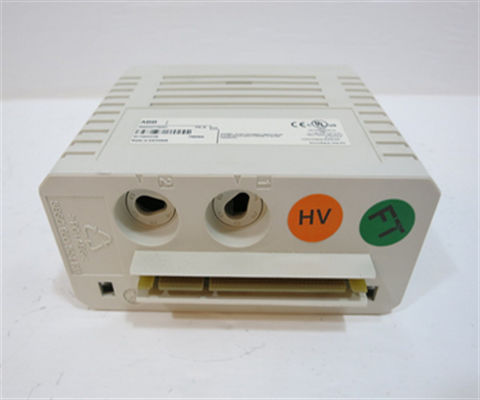

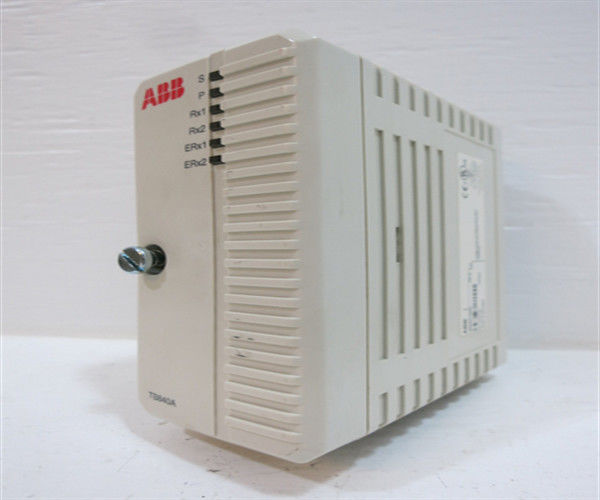

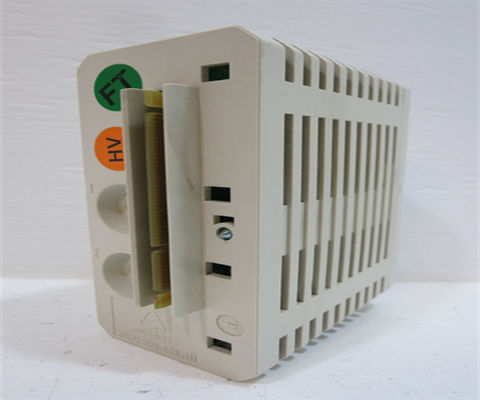

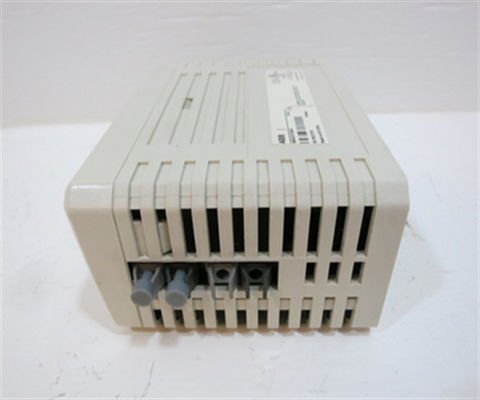

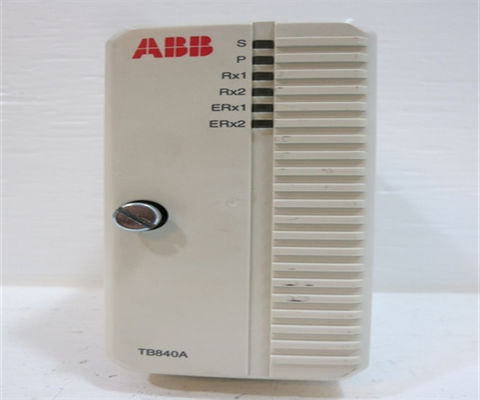

3BSE037760R1 ABB TB840A Модульбусный кластерный модем

S800 I/O представляет собой комплексную, распределенную и модульную систему I/O процессов, которая взаимодействует с родительскими контроллерами и ПЛК по отраслевым стандартным полевым шинам.Модем TB840 ModuleBus - это интерфейс оптического волокна для Optical ModuleBus. TB840A используется в конфигурациях избыточности, где каждый модуль подключен к разным оптическим линиям ModuleBus, но подключен к одному и тому же электрическому ModuleBus.

Модем ModuleBus имеет электрический и оптический интерфейс Modulebus, которые логически являются одной и той же шиной.Максимально 12 модулей ввода/вывода могут быть подключены к электрическому ModuleBus и до семи кластеров могут быть подключены к оптическому ModuleBus. Волоконно-оптический интерфейс предназначен для локального распределения I/O кластеров и где требуется более 12 модулей I/O на станции I/O.

Особенности и преимущества

• 2 оптоволоконных порта на оптический ModuleBus
• ModuleBus (электрический) к модулям В/В
• Функции контроля модуля I/O Bus и питания
• Изолированное питание модулей В/В
• TU840, MTU для избыточного TB840/TB840A, двойной модульной шины
• TU841, МТУ для избыточных TB840/TB840A, одиночный ModuleBus
• Входная мощность расплавлена
