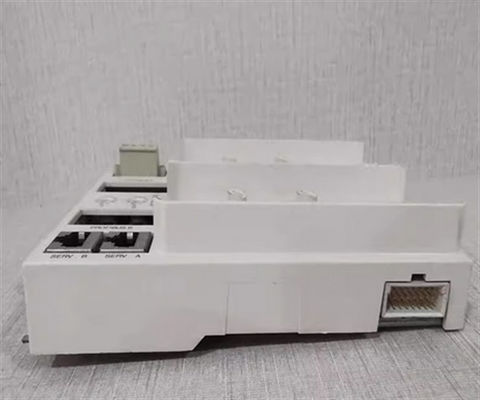

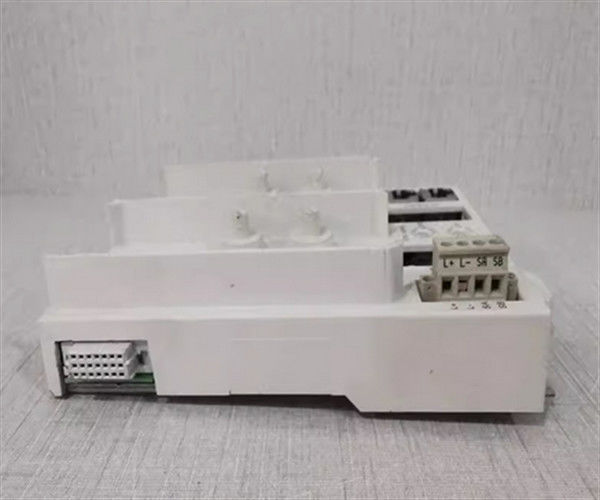

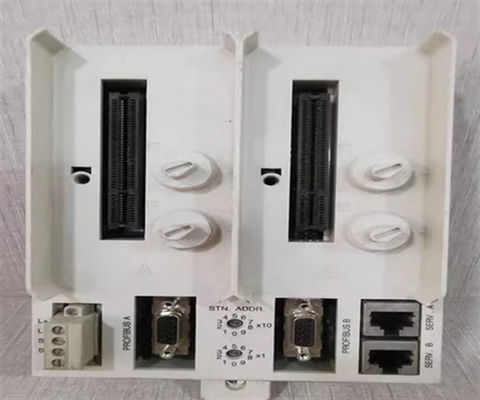

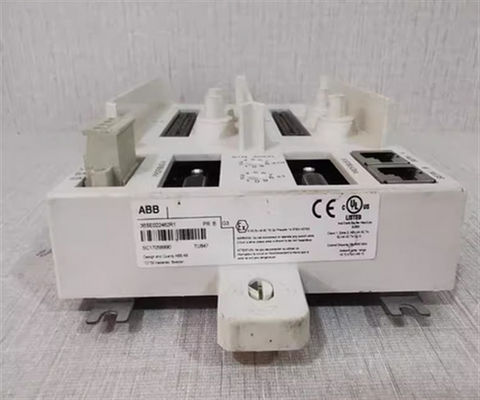

3BSE042560R1 ABB TU849 Терминационный блок для 1+1 TB840
Описание
TU849 представляет собой модульный терминационный блок (MTU) для избыточной конфигурации оптического модульного модема TB840/TB840A.
MTU представляет собой пассивное устройство, имеющее соединения для двойного питания, по одному для каждого модема, один электрический ModuleBus, два TB840/TB840A и вращающийся выключатель для настройки адресов кластеров (1 до 7).
Четыре механических клавиши, по две для каждого положения, используются для настройки MTU для правильных типов модулей.Конфигурации могут быть изменены с помощью отвертки.
MTU может быть установлен на стандартной рельсе DIN. Он имеет механический замок, который блокирует MTU к рельсу DIN. Замок может быть заблокирован / разблокирован с помощью отвертки.
Терминационный блок TU848 имеет отдельные подключения к источнику питания и подключает TB840/TB840A к избыточному В/В.Терминационный блок TU849 имеет отдельные подключения к источнику питания и подключает TB840/TB840A к не избыточным В/В.
Общая информация
| Номер статьи |
3BSE042560R1 |
| Протокол связи |
Модуль-автобус |
| Хозяин или раб |
Никаких |
| Линейная избыточность |
Да, да. |
| Горячий обмен |
Нет, нет. |
| Тип |
Избыточный TB840/TB840A, однократный В/В, двойная мощность |
| Вводная мощность |
24 В. теплый (19,2 - 30 В) |
| Установка |
Вертикальный или горизонтальный |
Подробные данные
| Коннектор |
Никаких |
| Тип потребления 24 В. |
Никаких |
| Распределение тока ModuleBus |
Максимально 5 В 1,5 А
24 В 1,5 А |
| Механические ключи |
36 различных комбинаций |
| Допустимые размеры провода |
Твердая материя: 0,2 - 2,5 мм2
Протяженность: 0,2 -2,5 мм2, 24 -12 AWG
Рекомендуемый крутящий момент: 0,5 Нм |
| Номинальное изоляционное напряжение |
50 В |
| Диалектическое испытательное напряжение |
500 В |
| Рассеивание энергии |
2.5 Вт |
Окружающая среда и сертификация
| Маркировка CE |
Да, да. |
| Электрическая безопасность |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Опасное местоположение |
cULus Опасное местоположение класса 1 Зона 2, ATEX зона 2 |
| Морские сертификаты |
ABS, BV, DNV-GL, LR |
| Температура работы |
от 0 до +55 °C (+32 до +131 °F), одобрения выдаются на температуру от +5 до +55 °C |
| Температура, хранение |
-40 до +70 °C (-40 до +158 °F) |
| Относительная влажность |
от 5 до 95%, неконденсирующийся |
| Максимальная температура окружающей среды |
55 °C (131 °F), для вертикальной установки 40 °C (104 °F) |
| Класс оборудования |
Класс I согласно IEC 60536; (защищен от загрязнения) |
| Защита от проникновения |
IP20 согласно IEC 60529 |
| Соответствие требованиям RoHS |
СТРАНИЦА 2011/65/ЕС (EN 50581:2012) |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
Размеры
| Ширина |
124 мм (4.88 дюйма) |
| Высота |
186.5 мм (7,34 дюйма), включая замок |
| Глубина |
47 мм |
| Вес |
00,45 кг (0,99 фунта) |
Особенности и преимущества
• Подключение двойного источника питания
• Поворачивающийся переключатель для настройки адресов кластеров
• Механическая клавиатура предотвращает вставку неправильного типа модуля
• Единое соединение ModuleBus
• Устройство крепления к рельсу DIN для блокировки и заземления
• ДИН-рельсы
Часто задаваемые вопросы
Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:TU849 3BSE042560R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
