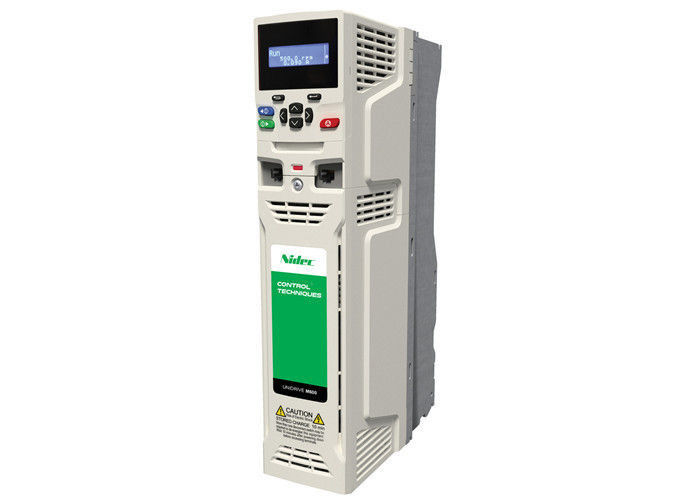

Технические характеристики
Методы управления: M701-07200750A
Полная модель: M701-07200750A10100AB100
Производитель:Техника управления
Входное напряжение (В переменного тока): 200/240 ± 10%
Тяжелый режим — максимальный непрерывный ток (А): 75
Тяжелый режим — мощность на валу двигателя (кВт): 18,5
Heavy Duty - (Мощность на валу двигателя (л.с.): 25
Нормальный режим — максимальный непрерывный ток (А): 94
Нормальный режим — мощность на валу двигателя (кВт): 22
Нормальный режим - (Мощность на валу двигателя (л.с.): 30
Описание
Семейство приводов Unidrive M700 обеспечивает управление двигателями высшего уровня для асинхронных систем с замкнутым контуром, двигателей с постоянными магнитами и сервоприводов.Эти приводы отличаются высокой гибкостью и работают от 0,75 кВт до 2,8 МВт (1–4200 л.с.) при напряжении 200 В/400 В/575 В/690 В.Несмотря на возможность управления 1,5 осями, двигатель может быть оснащен многими типами энкодеров и резольверов для максимизации характеристик обратной связи.
Клавиатуры
Удаленная клавиатура
Все функции ЖК-дисплея CI-Keypad, но с возможностью удаленного монтажа.Это обеспечивает гибкий монтаж снаружи панели и соответствует стандарту IP66 (NEMA 4).
КИ-Клавиатура
Простая текстовая многоязычная ЖК-клавиатура с возможностью отображения до 4 строк текста для подробного описания параметров и данных, что обеспечивает улучшенные возможности для пользователя
КИ-клавиатура RTC
Все функции KI-Keypad, но с часами реального времени с батарейным питанием.Это позволяет точно отмечать время событий, облегчая диагностику.
Привод переменного тока Unidrive M700 — лучшие в своем классе характеристики асинхронного серводвигателя и серводвигателя с постоянными магнитами, с Ethernet в режиме реального времени
Режим управления
- Векторное управление с разомкнутым контуром или управление асинхронным двигателем В/Гц
- Управление потоком ротора с разомкнутым контуром для асинхронных двигателей (RFC-A)
- Управление двигателем с постоянными магнитами без обратной связи (RFC-S)
- Управление потоком ротора с обратной связью для асинхронных двигателей (RFC-A)
- Управление двигателем с постоянными магнитами с обратной связью (RFC-S)
- Преобразователь качества электроэнергии Active Front End (AFE)
Стандартные функции
Интеллект:
- Встроенный ПЛК
- Усовершенствованный контроллер движения
Бортовая связь:
- M700 и M702 – Ethernet
- М701 – RS485
Обратная связь:
- 2 входа энкодера
- 1 x имитация выхода энкодера
Безопасность машины:
- M700 и M701 — 1 клемма безопасного отключения крутящего момента (STO)
- M702 – 2 клеммы STO
Клавиатура:Нет клавиатуры в стандартной комплектации
Дополнительные слоты:3
Клонирование параметров через:
- ПК-инструменты
- Интеллектуальная карточка
- SD Card
Одиночные приводы:
1,0–400 л.с. (0,75–250 кВт) для тяжелых условий эксплуатации
1,0–450 л.с. (0,75–280 кВт) в нормальном режиме
Модульные приводы:
1,0-4200 л.с. (0,75 кВт – 2,8 МВт)
230 В/460 В/575 В/690 В
- M700 добавляет встроенный Ethernet, комплексную обратную связь по положению и высокопроизводительное управление динамическими серводвигателями с постоянными магнитами.
- Полностью совместимое обновление для существующих пользователей Unidrive SP.
M700 обеспечивает максимальную производительность машины за счет большего контроля с одно- и многоосной сетевой синхронизацией.Встроенный Ethernet в реальном времени (IEEE 1588 V2), расширенное управление движением и высокоскоростной ввод-вывод для захвата положения позволяют машиностроителям легко создавать более сложные и гибкие машины.
Технические характеристики
Ключевые данные
- Мощность для тяжелого режима работы: 1,0–4200 л.с. (0,75 кВт–2,8 МВт)
- Фазы поставки: 3 фазы
Модели AC DRIVE M701-074
| М701-07400660А |
Control Techniques M700 Drives Unidrives M701-03400100A-12.3 Максимальный непрерывный ток в амперах, мощность на валу двигателя 5,5 кВт, мощность на валу двигателя 7,5 л.с. |
| М701-07400770А |
Control Techniques M700 Drives Unidrives M701-04200137A-18 Максимальный непрерывный ток, ампер, мощность на валу двигателя 4 кВт, мощность на валу двигателя 5 л.с. |
| М701-07401000А |
Control Techniques M700 Drives Unidrives M701-04200185A-24 Максимальный непрерывный ток, ампер, мощность на валу двигателя 5,5 кВт, мощность на валу двигателя 7,5 л.с. |
Технические характеристики привода переменного тока M700
200/240 В переменного тока
+/- 10% |
Обычная обязанность |
Сверхмощный |
| Код заказа |
Максимальный непрерывный ток (А) |
Мощность на валу двигателя (кВт) |
Мощность на валу двигателя (л.с.) |
Максимальный непрерывный ток (А) |
Мощность на валу двигателя (кВт) |
Мощность на валу двигателя (л.с.) |
| М701-03200050А10 |
6,6 |
1,1 |
1,5 |
5 |
0,75 |
1 |
| М701-03200066А10 |
8 |
1,5 |
2 |
6,6 |
1,1 |
1,5 |
| М701-03200080А10 |
11 |
2,2 |
3 |
8 |
1,5 |
2 |
| М701-03200106А10 |
12,7 |
3 |
3 |
10,6 |
2,2 |
3 |
| М701-04200137А10 |
18 |
4 |
5 |
13,7 |
3 |
3 |
| М701-04200185А10 |
24 |
5,5 |
7,5 |
18,5 |
4 |
5 |
| М701-05200250А10 |
30 |
7,5 |
10 |
25 |
5,5 |
7,5 |
| М701-06200330А10 |
50 |
11 |
15 |
33 |
7,5 |
10 |
| М701-06200440А10 |
58 |
15 |
20 |
44 |
11 |
15 |
| М701-07200610А10 |
75 |
18,5 |
25 |
61 |
15 |
20 |
| М701-07200750А10 |
94 |
22 |
30 |
75 |
18,5 |
25 |
| М701-07200830А10 |
117 |
30 |
40 |
83 |
22 |
30 |
| М701-08201160А10 |
149 |
37 |
50 |
116 |
30 |
40 |
| М701-08201320А10 |
180 |
45 |
60 |
132 |
37 |
50 |
| М701-09201760А10100АБ |
216 |
55 |
75 |
176 |
45 |
60 |
| М701-09202190А10100АБ |
266 |
75 |
100 |
219 |
55 |
75 |
380/480 В переменного тока
+/- 10% |
Обычная обязанность |
Сверхмощный |
| Код заказа |
Максимальный непрерывный ток (А) |
Мощность на валу двигателя (кВт) |
Мощность на валу двигателя (л.с.) |
Максимальный непрерывный ток (А) |
Мощность на валу двигателя (кВт) |
Мощность на валу двигателя (л.с.) |
| М701-03400025А10 |
3,4 |
1,1 |
1,5 |
2,5 |
0,75 |
1 |
| М701-03400031А10 |
4,5 |
1,5 |
2 |
3,1 |
1,1 |
1,5 |
| М701-03400045А10 |
6,2 |
2,2 |
3 |
4,5 |
1,5 |
2 |
| М701-03400062А10 |
7,7 |
3 |
5 |
6,2 |
2,2 |
3 |
| М701-03400078А10 |
10,4 |
4 |
5 |
7,8 |
3 |
5 |
| М701-03400100А10 |
12,3 |
5,5 |
7,5 |
10 |
4 |
5 |
| М701-04400150А10 |
18,5 |
7,5 |
10 |
15 |
5,5 |
10 |
| М701-04400172А10 |
24 |
11 |
15 |
17,2 |
7,5 |
10 |
| М701-05400270А10 |
30 |
15 |
20 |
27 |
11 |
20 |
| М701-05400300А10 |
30 |
15 |
20 |
30 |
15 |
20 |
| М701-06400350А10 |
38 |
18,5 |
25 |
35 |
15 |
25 |
| М701-06400420А10 |
48 |
22 |
30 |
42 |
18,5 |
30 |
| М701-06400470А10 |
63 |
30 |
40 |
47 |
22 |
30 |
| М701-07400660А10 |
79 |
37 |
50 |
66 |
30 |
50 |
| М701-07400770А10 |
94 |
45 |
60 |
77 |
37 |
60 |
| М701-07401000А10 |
112 |
55 |
75 |
100 |
45 |
75 |
| М701-08401340А10 |
155 |
75 |
100 |
134 |
55 |
100 |
| М701-08401570А10 |
184 |
90 |
125 |
157 |
75 |
125 |
| М701-09402000А10100АБ |
221 |
110 |
150 |
200 |
90 |
150 |
| М701-09402240А10100АБ |
266 |
132 |
200 |
224 |
110 |
150 |
SP-диски
| СП1201 |
СП1202 |
СП1203 |
SP1204 |
СП2201 |
СП2202 |
СП2203 |
СП3201 |
| SP3202 |
СП4201 |
СП4202 |
СП4203 |
SP5201 |
SP5202 |
СП3501 |
СП3502 |
| SP0401 |
SP0402 |
SP0403 |
SP0404 |
SP0405 |
СП1401 |
СП1402 |
СП1403 |
| СП1404 |
СП1405 |
SP1406 |
СП2201 |
СП2202 |
СП2401 |
СП2402 |
СП2403 |
| SP2404 |
СП3401 |
СП3402 |
СП3403 |
СП4401 |
СП4402 |
СП4403 |
СП5401 |
| СП5402 |
СП5403 |
СП6401 |
СП6402 |
СП3505 |
ES2401 |
ES2402 |
ES2403 |
| СП3503 |
СП3504 |
СП3506 |
СП4601 |
СП4602 |
СП4603 |
SP4604 |
СП4605 |
| СП4606 |
СП5601 |
СП5602 |
СП6601 |
SP6602 |
Юнидрайв СП |
Квантовый МП |
Наставник депутата |
Инвертор переменного тока Commander SK
| СКА1100025 |
СКА1100037 |
СКБ1100075 |
СКБ1100110 |
СКА1200025 |
СКА1200037 |
СКА1200055 |
| СКБД200110 |
СКБД200150 |
SKCD200220 |
СКДД200300 |
SKD3200400 |
СКБ3400037 |
СКБ3400055 |
| СКБ3400110 |
СКБ3400150 |
СКБ3400220 |
СКБ3400300 |
СКБ3400400 |
СКБ3400550 |
СКБ3400750 |
| СКА1200075 |
СКБ3400075 |
SK3201 |
SK3202 |
SK4201 |
SK4202 |
SK4203 |
| SK2402 |
СК2403 |
SK2404 |
СК3401 |
SK3402 |
SK3403 |
SK4401 |
| SK4403 |
SK5401 |
SK5402 |
SK6401 |
SK6402 |
СК3501 |
СК3502 |
| SK3504 |
SK3505 |
SK3506 |
SK3507 |
SK4601 |
SK4602 |
SK4603 |
| SK4605 |
SK4606 |
SK5601 |
SK5602 |
SK6601 |
SK6602 |
SK6602 |
| СК2401 |
SK4402 |
СК2201 |
СК2202 |
СК2203 |
СК3503 |
SK4604 |
UNI-диски:
| UNI1201 |
UNI1202 |
UNI1203 |
UNI1204 |
UNI1205 |
UNI2201 |
UNI2202 |
UNI2203 |
| UNI3201 |
UNI3202 |
UNI3203 |
UNI3204 |
UNI1401 |
UNI1402 |
UNI1403 |
UNI1404 |
| UNI1405 |
UNI2401 |
UNI2402 |
UNI2403 |
UNI3401 |
UNI3402 |
UNI3403 |
UNI3404 |
| UNI3405 |
UNI4401 |
UNI4402 |
UNI4403 |
UNI4404 |
UNI4405 |
UNI5401 |
СП5402 |
Применение промышленного привода переменного тока M700
