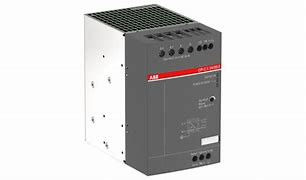

ABB CP-C.1 24 10.0 Модуль питания ABB Новый оригинальный

ABB CP-C.1 24 10.0 Модуль питания ABB Новый оригинальный

Описание:

Расширенный тип продукта: CP-C.1 24/10.0
Идентификатор продукта: 1SVR360663R1001
EAN: 4013614503825
Описание каталога: CP-C.1 24/10.0 Источник питания В:100-240VAC/90-300VDC Выход: DC 24V/10A

CP-C.1 24/10.0 является источником питания из диапазона CP-C.1.номинальное входное напряжение 110-240 ВНоминальная выходная мощность составляет 240 Вт, номинальный выходный ток составляет 10 А при выходном напряжении 24 В постоянного тока.

Выходное напряжение регулируется в диапазоне от 22,5 до 28,5 В постоянного тока.Источник питания обеспечивает характеристики выхода U/I с резервом питания до 50% и позволяет параллельно работать для увеличения мощности и обеспечения избыточностиДополнительные функции: коррекция коэффициента мощности согласно EN 61000-3-2.

Заказ

Минимальное количество заказа: 1 шт.
Номер таможенного тарифа: 85044095
Популярные загрузки

Схема данных, техническая информация: 2CDC114100D0201
Инструкция и руководство: 1SVC360560M0000

Размеры

Сетевая ширина изделия: 60 мм
Высота продукции: 129,4 мм
Глубина / длина продукта: 136 мм
Чистая масса продукта: 1,07 кг

Информация о контейнере

Уровень упаковки 1 Ширина: 90 мм
Уровень упаковки 1 Глубина / длина: 168 мм
Уровень упаковки 1 Высота: 160 мм

Пакет 1 уровень валовой вес: 1,21 кг
Пакет 1 уровень EAN: 4013614503825
Пакет 1 уровень единицы: коробка 1 штука

Техническая функция:

Электрическое питание в режиме переключения
Количество этапов: 1

Номинальное входное напряжение (UIN):
100... 240 В переменного тока
90... 300 В постоянного тока

Входное напряжение (Uin):
85... 264 В переменного тока
90... 300 В постоянного тока

Типичный входный ток:

(115 В переменного тока) 2,3 А
(230 В переменного тока) 1,2 А

Время ожидания: (230 В) минус 40 мс.
Номинальная частота (f): 50 / 60 Гц
Номинальные пределы частоты: 45... 65 Гц.
Характеристика выхода: кривая характеристик U/I с запасом хода
Номинальная выходная мощность: 240 Вт

Выходная мощность: 240 Вт
Номинальное выходное напряжение: 24 В постоянного тока
Выходное напряжение (Uout): 24 V DC

Номинальный выходный ток:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
Выходной ток: 10 А

Максимальный выходный ток (Iout): 15 A
Номинальное импульсное сопротивление напряжению (Uimp):
Входной контур / выходной контур 4 кВ
Входной контур / PE 4 кВ

Входной контур / контакт реле 4 кВ
Выходная схема / PE 0,5 кВ
Выходная схема 0,5 кВ

Номинальное изоляционное напряжение (Ui):
Входной контур / выходной контур 300 В
Входная схема / PE 300 В
Входная схема / контакт реле 300 В
Выходная схема / PE 50 В

Степень защиты:
Корпус IP20
Терминалы IP20
Степень загрязнения: 2

Кружка ввода соединительной мощности:
Гибкий с феррулой 0,5... 2,5 мм2
Гибкий 0,5... 2,5 мм2
Жесткий 0,5... 4 мм2

Выходной контур соединительной мощности:
Гибкий с феррулой 0,5... 2,5 мм2
Гибкий 0,5... 2,5 мм2
Жесткий 0,5... 4 мм2

Сжатие крутящего момента:
Вспомогательная схема 0,5 Нм
Схема управления 0,9 Н·м
Входная схема 0,5 Н·м
Выходная схема 0,5 Н·м

Длина отрыва проволоки:
Помощная схема 8 мм
Входная схема 8 мм
Выходная схема 8 мм

Рекомендуемый винтовщик:
Входной контур / выходной контур PH1
Входной контур / выходной контур 0,8 x 4

Минимальное расстояние к установке:

Электрическая проводящая панель, горизонтальная 25 мм
Электрическая проводящая панель, вертикальная 25 мм
Другие устройства того же типа, горизонтальные 25 мм
Другие устройства того же типа, вертикальные 25 мм
Место установки: Место 1 7
Монтаж на рельсы DIN:

TH35-15 (35 x 15 мм) согласно IEC 60715
TH35-7.5 (35 x 7,5 мм) согласно IEC 60715

Стандарты

Сноска, в соответствии с CAN/CSA C22.2 No.107.1
IEC/EN 63000
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508

IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
Техническая UL/CSA

Кружка ввода мощности UL/CSA:
Гибкий с железной проволокой 20-12 AWG
Гибкий 20-12 AWG
Жесткий 20-10 AWG

Схема выхода мощности UL/CSA:
Гибкий 20-12 AWG
Жесткий 20-10 AWG
Стягивающий момент UL/CSA:
Входной контур 4,4 in·lb
Выходная схема 4,4 in·lb

Электромагнитная совместимость
Электростатический разряд (электростатический разряд) согласно IEC 61000-4-2: Разряд воздуха уровня 4 15 кВ
Уровень 4 Контактный разряд 8 кВ

Имунитет от излучения электромагнитного поля согласно IEC 61000-4-3: уровень 3 10 В/м
Электрический быстрый транзитор (иммунитет от взрывов) согласно IEC 61000-4-4:

Сигнал порта питания уровня 4 4 кВ
Устойчивость к перенапряжению согласно IEC 61000-4-5:
Уровень 4 Линия-Земля 4 кВ
Уровень 4 2 кВ между линиями

Иммунитет от проводящих нарушений согласно IEC 61000-4-6: уровень 3 10 V
Электромагнитная совместимость (ЭМК):
Иммунитет класса В
Выбросы - класс B

Экологические

Температура окружающего воздуха: работа -25... +70 °C
Хранение -40... +85 °C
Максимальная допустимая эксплуатационная высота: 5000 м
Сопротивление влажному теплу согласно IEC 60068-2-30: Испытание Db: 55°C, 2 цикла

Устойчивость к ударам согласно IEC 60068-2-27: 30 g 3 удара 6 ms
Сопротивление вибрациям: ±0,15 мм 10... 58 Гц
10 циклов сметания Каждая ось: 2g 58... 150 Гц
