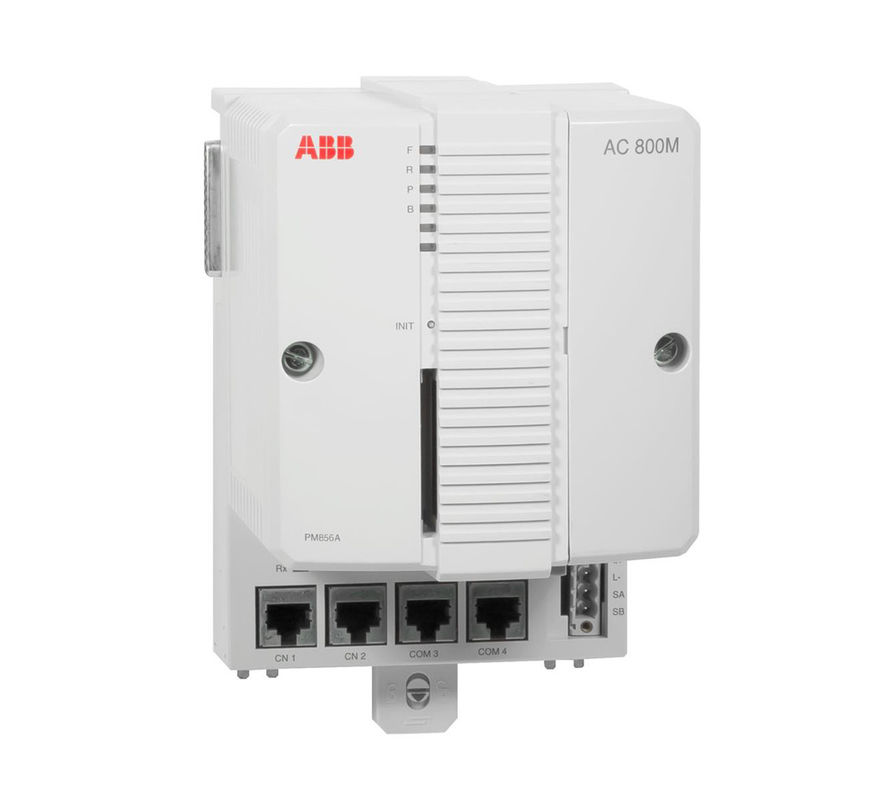

Модуль процессора ABB AC800M серии PM856AK01
Описание:
Идентификатор продукта: 3BSE066490R1
Типовое обозначение ABB: PM856AK01
Описание каталога: Процессор PM856AK01
Длинное описание: 24 МГц и 16 МБ
Пакет, включающий:
- PM856A, процессор
- TP830, базовая пластина.
- TB850, терминатор CEX-автобуса
- ТБ807, терминатор модуля.
- Аккумулятор для резервной памяти (4943013-6)
- Без лицензии.
Тип продукта: Central_Unit
Заказ
Код HS: 853710-- Доски, панели, консоли, столы, шкафы и другие основания, оборудованные двумя или более устройствами товарной позиции 85.35 или 85.36, для электрического управления или распределения электроэнергии, включая устройства с приборами или аппаратами группы 90 и устройства для цифрового управления,кроме переключателей товарной позиции 85.17.- для напряжения не более 1000 В
Номер таможенного тарифа: 85371091
Размеры
Глубина / длина продукта: 155 мм
Чистая высота продукта: 200 мм
Сетевая ширина изделия: 130 мм
Чистая масса продукта: 1,1 кг
Классификации
Опасные грузы Классификация ООН:
Класс 9: Различные опасные вещества и изделия, включая опасные для окружающей среды вещества
Опасные грузы Номер ООН: UN3091-PI970
Экологические
Статус RoHS: в соответствии с Директивой ЕС 2011/65/ЕС
Категория ОЕЭС: 5. Небольшое оборудование (не имеет внешнего размера более 50 см)
Количество батарей: 1
Химический состав батареи: литий
Тип батареи: портативная
Масса батареи: 9 г
SCIP: ab16e437-acb8-454f-a9e5-3f7c21e47215 Швеция (SE)
Особенности и преимущества
- Надежность и простые процедуры диагностики неисправностей
- Модульность, позволяющая постепенное расширение
- Класс защиты IP20 без требования к корпусам
- Контроллер может быть сконфигурирован с конструктором управления 800xA
- Контроллер имеет полную сертификацию EMC
- Аппаратное обеспечение, основанное на стандартах для оптимальной связи (Ethernet, PROFIBUS DP и т.д.)
Общая информация
| Номер статьи |
3BSE066490R1 (PM856AK01) |
| Отстранение от работы |
Нет, нет. |
| Высокая целостность |
Нет, нет. |
| Частота работы часов |
24 МГц |
| Производительность, 1000 булевых операций |
0.46 мс |
| Производительность |
0.46 мс |
| Память |
16 МБ (от 800xA 5.1 FP4) |
| RAM доступна для применения |
10.337 МБ (от 800xA 5.1 FP4) |
| Флеш-память для хранения |
Да, да. |
Подробные данные
| Тип процессора |
MPC860 |
| Переключайтесь на красный. |
NA |
| Количество заявок на контроллера |
32 |
| Количество программ на заявку |
64 |
| Количество диаграмм на одно приложение |
128 |
| Количество задач на контроллера |
32 |
| Количество разных циклов |
32 |
| Время цикла по программам применения |
До 1 мс. |
| Flash PROM для хранения прошивки |
2 МБ |
| Электрическое питание |
24 В постоянного тока (19.2-30 В постоянного тока) |
| Потребление электроэнергии +24 В typ/max |
180 / 300 мА |
| Тип расхода энергии. |
40,32 Вт (максимум 7,2 Вт) |
| Ввод состояния избыточного источника питания |
Да, да. |
| Встроенная резервная батарея |
Литий, 3,6 В |
| Стабильность часов в реальном времени |
100 ppm (приблизительно 1 час/год) |
| Синхронизация часов |
1 мс между контроллерами AC 800M по протоколу CNCP |
| Очередь событий в контроллере по клиенту OPC |
До 3000 мероприятий |
| Скорость передачи AC 800M на сервер OPC |
36-86 событий/сек, 113-143 сообщения данных/сек |
| Коммуникационные модули на шине CEX |
12 |
| Ток питания на шине CEX |
Максимум 2,4 А |
| Кластеры ввода/вывода на Modulebus с некрасным. |
1 электрический, 7 оптический |
| Кластеры ввода/вывода на модулебусе с красным. |
NA |
| Модульные возможности ввода/вывода |
Максимально 96 модулей В/В |
| Скорость сканирования модуля |
0 - 100 мс (фактическое время в зависимости от количества модулей В/В) |
| Ток подачи на электрический модульбус |
24 В: максимум 1,0 А
5 В: максимум 1,5 А |
| Каналы Ethernet |
2 |
| Интерфейс Ethernet |
Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45, женский (8-польный) |
| Протокол сети управления |
MMS (услуга обработки сообщений) и IAC (межприложение) |
| Рекомендуемая сеть управления |
100 Мбит/с коммутируемой сети Ethernet |
| Интерфейс RS-232C |
2 (один общий, один для сервисного инструмента) |
| Интерфейс RS-232C (COM3) (не только красный) |
RS-232C, 75-19 200 бодов, RJ-45 женский (8-польный), не изолированный оптом, полная поддержка RTS-CTS |
| Интерфейс RS-232C (COM4) (не только красный) |
RS-232C, 9 600 baud, RJ-45 женский (8-польный), оптически изолированный, без поддержки RTS-CTS |
