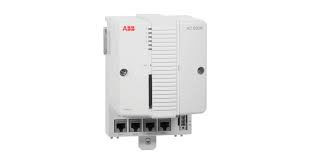

3BSE069209R1 TU818 ABB Бренд компактного модуля отделения
Описание:
Тип продукта: Module_Termination_Unit
Идентификатор продукта: 3BSE069209R1
Обозначение типа ABB: TU818
Описание каталога: TU818 Compact MTU, 50В
длинное описание: компактный модульный терминационный блок с 1x32 (и 2x16) сигнальными терминалами.
Заказ
Код HS: 853690-- Электрические приборы для переключения или защиты электрических цепей или для соединения с электрическими цепями или в них (например, переключатели, реле, предохранители, подавляющие перенапряжения),Стеклы, розетки, подставки для ламп и другие соединители, соединительные коробки, для напряжения не более 1000 вольт; соединители для оптических волокон, пучков или кабелей из оптических волокон.- прочие приборы
Номер таможенного тарифа: 85369095
Размеры
Глубина / длина продукции: 64 мм
Чистая высота продукции: 170 мм
Сетевая ширина изделия: 58,5 мм
Чистая масса продукта: 0,26 кг
Экологические
Статус RoHS: в соответствии с Директивой ЕС 2011/65/ЕС
Категория ОЕЭС: 5. Небольшое оборудование (не имеет внешнего размера более 50 см)
Количество батарей: 0
SCIP: отсутствие SVHC Болгария (BG)
TU818 представляет собой 32-канальный 50 В компактный модульный конечный блок (MTU) для S800 I/O. MTU является пассивным блоком, используемым для подключения полевой проводки к модулям I/O.Он также содержит часть ModuleBus.
MTU распределяет ModuleBus в модуль В/В и в следующий MTU. Он также генерирует правильный адрес в модуль В/В, перемещая исходящие позиционные сигналы в следующий MTU.
Для настройки MTU для различных типов модулей В/В используются два механических клавиша.Каждый ключ имеет шесть позиций., что дает общее количество 36 различных конфигураций.
Особенности и преимущества
- Компактная установка модулей ввода/вывода с использованием однопроводной или двухпроводной связи (в зависимости от типа модуля ввода/вывода).
- До 32 каналов полевых сигналов и соединений мощности процесса.
- Подключения к модулям ModuleBus и I/O.
- Механический ключ предотвращает вставку неправильного модуля В/В.
- Устройство крепления к рельсу DIN для заземления.
- Установка рельсов DIN.
Общая информация
| Номер статьи |
3BSE069209R1 |
| Тип |
Компактный |
| Соединение |
Терминальный блок |
| Каналы |
32 |
| Напряжение |
50 В |
| Установка |
Обе стороны |
| Подробности монтажа |
Горизонтально 55 oC (131 °F)
Вертикально 40 oC (104 °F) |
| Использование с вводом/выводом |
АИ810, АИ815, АИ835А, АИ843, АИ845, АИ880А, DI810, DI811, DI818, DI830, DI831, DI840, DI880, DI885, DO818, DP840 |
| Соединения процессов |
Терминал с 40 винтами |
| Однократный/избыточный В/В |
Одинокий |
Подробные данные
| Максимальный ток на канал ввода/вывода |
2.5 А |
| Максимальное соединение процесса тока |
L1+ максимум 8A L2+ максимум 8A |
| Допустимые размеры провода |
Твердая материя: 0,5 - 2,5 мм2
Протяженность: 0,5 - 1,5 мм2 |
| Диэлектрическое испытательное напряжение |
500 В. |
I/O MTU терминальная единица
| Имя |
Тип |
Соединение |
Каналы |
Напряжение |
Установка |
| TU810V1 |
Компактный |
Терминальный блок |
16 |
50 В |
Обе стороны |
| TU811V1 |
Компактный |
Терминальный блок |
8 |
250 В |
Обе стороны |
| TU812V1 |
Компактный |
25 штифтов D-sub |
16 |
50 В |
Обе стороны |
| TU813 |
Компактный |
Скрепимое соединение |
8 |
250 В |
Обе стороны |
| TU814V1 |
Компактный |
Скрепимое соединение |
16 |
50 В |
Обе стороны |
| TU818 |
Компактный |
Терминальный блок |
32 |
50 В |
Обе стороны |
| TU819 |
Компактный |
25 штифтов D-sub |
32 |
50 В |
Обе стороны |
| TU830V1 |
Расширенный |
Терминальный блок |
16 |
50 В |
Обе стороны |
| TU831V1 |
Расширенный |
Терминальный блок |
8 |
250 В |
Обе стороны |
| TU833 |
Расширенный |
Скрепимое соединение |
16 |
50 В |
Обе стороны |
| TU834 |
Расширенный |
Терминальный блок |
8 |
50 В |
Обе стороны |
| TU835V1 |
Расширенный |
Терминальный блок |
8 |
50 В |
Обе стороны |
| TU836V1 |
Расширенный |
Терминальный блок |
8 |
250 В |
Обе стороны |
| TU837V1 |
Расширенный |
Терминальный блок |
8 |
250 В |
Обе стороны |
| TU838 |
Расширенный |
Терминальный блок |
16 |
50 В |
Обе стороны |
| TU839 |
Расширенный |
Терминальный блок |
8 |
250 В |
Обе стороны |
| TU842 |
Избыточный |
Терминальный блок |
16 |
50 В |
Горизонтальные |
| TU843 |
Избыточный |
Терминальный блок |
16 |
50 В |
Вертикальный |
| TU844 |
Избыточный |
Терминальный блок |
8 |
50 В |
Горизонтальные |
| TU845 |
Избыточный |
Терминальный блок |
8 |
50 В |
Вертикальный |
| TU850 |
Расширенный |
Терминальный блок |
16 |
50 В |
Обе стороны |
| TU851 |
Расширенный |
Терминальный блок |
16 |
250 В |
Обе стороны |
| TU852 |
Избыточный |
25 штифтов D-sub |
16 |
50 В |
Горизонтальные |
| TU854 |
Избыточный |
25 штифтов D-sub |
16 |
50 В |
Горизонтальные |
| TU890 |
Компактный |
Терминальный блок |
8 |
24 В |
Горизонтальные |
| TU891 |
Компактный |
Терминальный блок |
8 |
24 В |
Горизонтальные |
Окружающая среда и сертификация
| Маркировка СЕ |
Да, да. |
| Электрическая безопасность |
IEC 61131-2 |
| Опасное место |
Зона ATEX 2 |
| Морская сертификация |
ABS, BV, DNV-GL, LR, RS |
| Квалификация защиты |
IP20 согласно IEC 60529 |
| Коррозионная атмосфера ISA-S71.04 |
G3 |
| Климатические условия эксплуатации |
от 0 до +55 °C (хранение от -40 до +70 °C), RH=5 до 95% без конденсации, IEC/EN 61131-2 |
| Степень загрязнения |
Уровень 2, IEC 60664-1 |
| Условия механической работы |
IEC/EN 61131-2 |
| ЭМК |
EN 61000-6-4, EN 61000-6-2 |
| Категории перенапряжения |
IEC/EN 60664-1 и EN 50178 |
| Класс оборудования |
Класс I согласно IEC 61140; (защищенный от земли) |
| Соответствие требованиям RoHS |
EN 50581:2012 |
| Соблюдение требований WEEE |
ДИРЕКТИВА 2012/19/ЕС |
