Name: ABB AI825 3BSE036456R1 Аналоговый вход 4 х избыточный модуль питания
Brand: Wisdomlong Technology CO.，LTD
SKU: AI825 3BSE036456R1
Price: 1.00 USD
Availability: InStock

Главная страница Продукция Резервный модуль электропитания

ABB AI825 3BSE036456R1 Аналоговый вход 4 х избыточный модуль питания

Подробная информация о продукте:

Место происхождения:	FI
Фирменное наименование:	ABB
Сертификация:	Does not supply
Номер модели:	AI825 3BSE036456R1

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению
Упаковывая детали:	в коробке
Время доставки:	3-5 дней
Условия оплаты:	T/T, западное соединение, PAYONEER
Поставка способности:	10

контакт

Подробное описание продукта

Бренд:	ABB	Тип канала:	ДИ
Вес:	00,3 кг	Изоляция:	Индивидуально гальванически изолированные каналы
Тип продукции:	I-O_Module	Идентификатор продукции:	AI825 3BSE036456R1
Состояние RoHS:	В соответствии с Директивой ЕС 2011/65/ЕС	Номер части:	AI825 3BSE036456R1

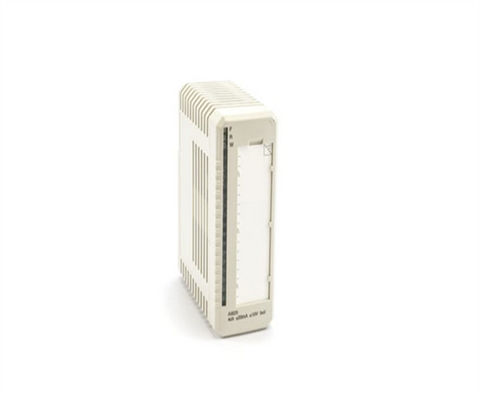

ABB AI825 3BSE036456R1 Аналоговый вход 4 х избыточный модуль питания

Описание

Аналоговый входный модуль AI825 имеет 4 отдельно изолированных гальванических, биполярных входа тока/напряжения.

Модуль имеет входный ток постоянного тока, который выдерживает до 6,3 В, и защищенный от перенапряжения входный ток, который выдерживает до +30 В постоянного тока. Ток ограничен резистором PTC.

Мощность входных ступеней преобразуется из 24 В на ModuleBus.

Общая информация

Номер статьи	3BSE036456R1
Тип	Аналоговый вход
Спецификация сигнала	-20..+20 мА, 0(4)..20 мА, -10..+10 В, 0(2)..10 В
Количество каналов	4
HART	Нет, нет.
Государственное предприятие	Нет, нет.
Отстранение от работы	Нет, нет.
Высокая целостность	Нет, нет.
Внутренняя безопасность	Нет, нет.
Механика	S800

Подробные данные

Резолюция	14 битов плюс
Импеданс ввода	10 MΩ (входное напряжение) 50 Ω (входящий ток)
Изоляция	Индивидуально изолированный, общий канал-канал и схема
Ниже/выше диапазона	± 15%
Ошибка	Максимально 0,1%
Дрейф температуры	Максимально 47 ppm/°C (0..10V), Максимально 34 ppm/°C (±10V), Максимально 78 ppm/°C (0..20mA), Максимально 57 ppm/°C (±20mA)
Входной фильтр (время подъема 0-90%)	115 мс (входное напряжение), 130 мс (входной ток)
Время цикла обновления	< 10 мс
Максимальная длина полевого кабеля	600 метров (656 ярдов)
CMRR, 50Hz, 60Hz	120 дБ
NMRR, 50Hz, 60Hz	> 40 dB при 50 Hz, > 55 dB при 60 Hz
Номинальное изоляционное напряжение	250 В
Диэлектрическое испытательное напряжение	1900 V постоянного тока ch-ch, 3250 V постоянного тока ch-ground/system,
Рассеивание энергии	Тип 2,5 Вт, максимум 3,2 Вт
Потребление тока +5 V Modulebus	Типично 70 мА, максимум 100 мА
Потребление тока +24 V Modulebus	Типично 90 мА, максимум 110 мА
Потребление тока +24 В внешнее	0

Диагностика

Передние светодиоды	F (ault), R (un), W (learning)
Контроль	Внутреннее питание
Указание статуса надзора	Ошибка модуля, предупреждение модуля, ошибка канала

Размеры

Ширина	45 мм (1,77 ̊)
Глубина	102 мм (4,01), 111 мм (4,37), включая разъединитель
Высота	119 мм (4,7 ̊)
Вес	00,22 кг (0,49 фунта)

Особенности и преимущества

4 канала отдельно гальванически изолированных входов для +20 мА, 0...20 мА, 4...20 мА, +10 В, 0...10 В, 2...10 В
14 бит разрешение плюс знак
Резисторы входного шунта, защищенные до 30 В течения
Вход не поддерживает связь с HART

Часто задаваемые вопросы

Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:AI825 3BSE036456R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
