Name: 3BSE013228R1 ABB DP820 Пулсовый счетчик RS-422 Модуль питания
Brand: Wisdomlong Technology CO.，LTD
SKU: DP820 3BSE013228R1
Price: 1.00 USD
Availability: InStock

Главная страница Продукция Резервный модуль электропитания

3BSE013228R1 ABB DP820 Пулсовый счетчик RS-422 Модуль питания

Подробная информация о продукте:

Place of Origin:	FI
Фирменное наименование:	ABB
Сертификация:	Does not supply
Model Number:	DP820 3BSE013228R1

Оплата и доставка Условия:

Minimum Order Quantity:	1
Цена:	Подлежит обсуждению
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

контакт

Подробное описание продукта

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	DP820 3BSE013228R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	DP820 3BSE013228R1

3BSE013228R1 ABB DP820 Пулсовый счетчик RS-422 Модуль питания

Описание DP820 3BSE013228R1

DP820 представляет собой двухканальный модуль подсчета импульсов для инкрементальных импульсных передатчиков до 1,5 МГц. Каждый канал содержит счетчики и регистры для измерения положения/длины и скорости/частоты.Каждый канал обеспечивает три сбалансированных входа для подключения импульсного передатчика, один цифровой вход и один цифровой выход. Импульсные передатчики с интерфейсами RS422, +5 V, +12 V, +24 V и 13 mA могут быть подключены к DP820.

Общая информация

Номер статьи	3BSE013228R1
Тип	Пулсомер
Спецификация сигнала	24 В постоянного тока (12 - 32 В постоянного тока)
Количество каналов	2
HART	Нет, нет.
Государственное предприятие	Нет, нет.
Отстранение от работы	Нет, нет.
Высокая целостность	Нет, нет.
Внутренняя безопасность	Нет, нет.
Механика	S800

Подробные данныеиз DP820 3BSE013228R1

Импеданс ввода	2.5 kΩ (DI-вход)
Изоляция	Индивидуально изолированный, общий канал-канал и схема
Ошибка	Максимальная ошибка измерения частоты Относительная ошибка Абсолютная ошибка (включая смещение температуры): [320/(MEASTIMEx в ms) ] ppm [(320/(MEASTIMEx в ms) +100] ppm
Ограничение тока	Мощность датчика может быть ограничена МТУ
Максимальная длина полевого кабеля	200 метров
Номинальное изоляционное напряжение	50 В
Диэлектрическое испытательное напряжение	500 В.
Рассеивание энергии	2.5 Вт
Потребление тока +5 V Modulebus	120 мА
Потребление тока +24 V Modulebus	0
Потребление тока +24 В внешнее	0

Диагностика

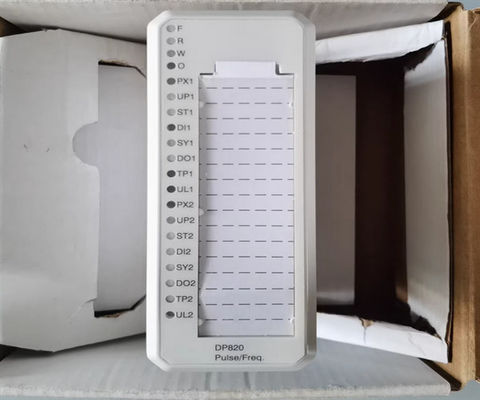

Передние светодиоды	P ((ulse) X, UP (направление), ST ((robe), DI, SY ((nch), DO, TP (сила передачи OK), все по каналу
Контроль	Напряжение процесса на канал
Указание статуса надзора	Ошибка модуля, предупреждение модуля, ошибка канала

Окружающая среда и сертификацияиз DP820 3BSE013228R1

Маркировка СЕ	Да, да.
Электрическая безопасность	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Опасное место	C1 Div 2 cULus, C1 Зона 2 cULus, ATEX Зона 2
Морская сертификация	ABS, BV, DNV, LR
Температура работы	от 0 до +55 °C (+32 до +131 °F), одобрения выдаются на температуру от +5 до +55 °C
Температура, хранение	-40 до +70 °C (-40 до +158 °F)
Степень загрязнения	Уровень 2, IEC 60664-1
Защита от коррозии	ISA-S71.04: G3
Относительная влажность	от 5 до 95%, неконденсирующийся
Максимальная температура окружающей среды	55 °C (131 °F), для вертикальной установки в компактных MTU 40 °C (104 °F)
Класс защиты	IP20 согласно IEC 60529
Условия механической работы	IEC/EN 61131-2
ЭМК	EN 61000-6-4 и EN 61000-6-2
Категории перенапряжения	IEC/EN 60664-1 и EN 50178
Класс оборудования	Класс I согласно IEC 61140; (защищенный от земли)
Соответствие требованиям RoHS	СТРАНИЦА 2011/65/ЕС (EN 50581:2012)
Соблюдение требований WEEE	ДИРЕКТИВА 2012/19/ЕС

Размеры

Ширина	45 мм (1,77 ̊)
Глубина	102 мм (4,01), 111 мм (4,37), включая разъединитель
Высота	119 мм (4,7 ̊)
Вес	00,15 кг (0,33 фунта)

Особенности и преимуществаиз DP820 3BSE013228R1

Два канала
Интерфейс для уровней сигнала преобразователя RS422, 5 V, 12 V, 24 V и 13 mA
Одновременный подсчет импульсов и измерение частоты
Количество импульсов (длина/положение) по накоплению в двунаправленном 29-битном счетчике
Измерение частоты (скорости) 0,25 Hz - 1,5 MHz

Часто задаваемые вопросы

Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:DP820 3BSE013228R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
