Name: ABB TU813 3BSE036714R1 Advant 800xA компактный МТУ, 250В сжатый сцепление
Brand: Wisdomlong Technology CO.，LTD
SKU: TU813 3BSE036714R1
Price: 1.00 USD
Availability: InStock

Главная страница Продукция Резервный модуль электропитания

ABB TU813 3BSE036714R1 Advant 800xA компактный МТУ, 250В сжатый сцепление

Подробная информация о продукте:

Place of Origin:	FI
Фирменное наименование:	ABB
Сертификация:	Does not supply
Model Number:	TU813 3BSE036714R1

Оплата и доставка Условия:

Minimum Order Quantity:	1
Цена:	Подлежит обсуждению
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

контакт

Подробное описание продукта

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	TU813 3BSE036714R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	TU813 3BSE036714R1

ABB TU813 3BSE036714R1 Advant 800xA компактный МТУ, 250В сжатый сцепление

Описание

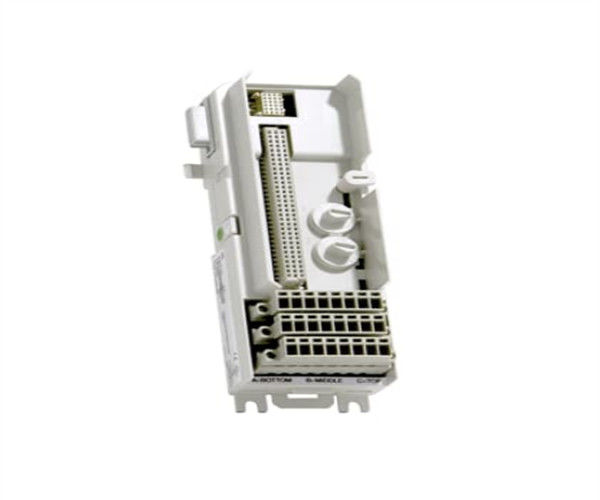

TU813 представляет собой 8-канальный 250-вольтный компактный модульный терминационный блок (MTU) для S800 I/O. TU813 имеет три ряда сцепных разъемов для сигналов поля и соединений мощности процесса.

MTU - это пассивное устройство, используемое для подключения полевой проводки к модулям В/В. Он также содержит часть ModuleBus.
Максимальное номинальное напряжение составляет 250 В, а максимальное номинальное течение - 3 А на канал.Он также генерирует правильный адрес модуля I / O, перемещая исходящие сигналы позиции на следующую MTU.

Для настройки MTU для различных типов модулей В/В используются два механических клавиша.Каждый ключ имеет шесть позиций., что дает общее количество 36 различных конфигураций.

Общая информация

Номер статьи	3BSE036714R1
Тип	Компактный
Соединение	Скрепимое соединение
Каналы	8
Напряжение	250 В
Установка	Обе стороны
Подробности монтажа	Горизонтально 55 oC (131 °F) Вертикально 40 oC (104 °F)
Использование с вводом/выводом	DI820, DI821, DI825, DO820, DO821 и AI825
Соединения процессов	16
Однократный/избыточный В/В	Одинокий

Подробные данные

Максимальный ток на канал ввода/вывода	3 А
Допустимые размеры провода	Натянутые: 0,2 - 0,5 мм2, 24 - 20 AWG 0.5 - 1,0 мм2, 20 - 18 AWG 1.5 - 2,5 мм2, 16 - 14 AWG

Окружающая среда и сертификация

Маркировка СЕ	Да, да.
Электрическая безопасность	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Опасное место	Зона ATEX 2
Морская сертификация	-
Температура работы	от 0 до +55 °C (+32 до +131 °F), одобрения выдаются на температуру от +5 до +55 °C
Температура, хранение	-40 до + 70 °C (-40 до +158 °F)
Степень загрязнения	Уровень 2, IEC 60664-1
Защита от коррозии	ISA-S71.04: G3
Относительная влажность	от 5 до 95%, неконденсирующийся
Максимальная температура окружающей среды	55 °C (131 °F), для вертикальной установки 40 °C (104 °F)
Класс защиты	IP20 согласно IEC 60529
Условия механической работы	IEC/EN 61131-2
ЭМК	EN 61000-6-4, EN 61000-6-2
Категории перенапряжения	IEC/EN 60664-1 и EN 50178
Класс оборудования	Класс I согласно IEC 61140; (защищенный от земли)
Соответствие требованиям RoHS	EN 50581:2012
Соблюдение требований WEEE	ДИРЕКТИВА 2012/19/ЕС

Размеры

Ширина	64 мм (2,52 дюйма), включая разъединитель, 58,5 мм (2,3 дюйма) из края в край
Глубина	64 мм (2,52 дюйма), включая терминалы
Высота	170 мм (6,7 дюйма), включая замок
Вес	00,17 кг (0,37 фунта)

Особенности и преимущества

Компактная установка модулей В/В.
До 8 изолированных каналов подключения полевого сигнала с сжатыми соединителями.
Подключения к модулям ModuleBus и I/O.
Механический ключ предотвращает вставку неправильного модуля В/В.
Устройство крепления к рельсу DIN для заземления.
Установка рельсов DIN.

Часто задаваемые вопросы

Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:TU813 3BSE036714R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
