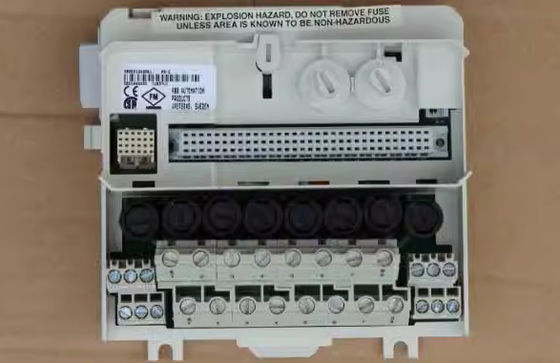

Name: ABB 3BSE013238R1 TU837V1 I/O Extender Termination Module (Модуль окончания расширителя ввода/вывода)
Brand: Wisdomlong Technology CO.，LTD
SKU: TU837V1 3BSE013238R1
Price: 1.00 USD
Availability: InStock

Главная страница Продукция Резервный модуль электропитания

ABB 3BSE013238R1 TU837V1 I/O Extender Termination Module (Модуль окончания расширителя ввода/вывода)

Подробная информация о продукте:

Место происхождения:	FI
Фирменное наименование:	ABB
Сертификация:	Does not supply
Номер модели:	TU837V1 3BSE013238R1

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	Подлежит обсуждению
Упаковывая детали:	в коробке
Время доставки:	3-5 дней
Условия оплаты:	T/T, западное соединение, PAYONEER
Поставка способности:	10

контакт

Подробное описание продукта

Бренд:	ABB	Тип канала:	ДИ
Вес:	00,3 кг	Изоляция:	Индивидуально гальванически изолированные каналы
Тип продукции:	I-O_Module	Идентификатор продукции:	TU837V1 3BSE013238R1
Состояние RoHS:	В соответствии с Директивой ЕС 2011/65/ЕС	Номер части:	TU837V1 3BSE013238R1

ABB 3BSE013238R1 TU837V1 I/O Extender Termination Module (Модуль окончания расширителя ввода/вывода)

Описание

MTU TU837V1 может иметь до 8 каналов ввода/вывода. Максимальное номинальное напряжение 250 В и максимальное номинальное течение 3 А на канал. MTU распределяет ModuleBus на модуль ввода/вывода и на следующий MTU.Он также генерирует правильный адрес модуля ввода/вывода, перемещая исходящие позиционные сигналы на следующую МТУ.

MTU может быть установлен на стандартной рельсе DIN. Он имеет механический замок, который блокирует MTU к рельсу DIN. Замок может быть освобожден с помощью отвертки.Два механических клавиша используются для настройки MTU для различных типов модулей ввода/выводаЭто только механическая конфигурация и не влияет на функциональность MTU или модуля В/В. Каждый ключ имеет шесть позиций, что дает общее количество 36 различных конфигураций.

Общая информация

Номер статьи	3BSE013238R1
Тип	Расширенный
Соединение	Терминальный блок
Каналы	8
Напряжение	250 В
Установка	Обе стороны
Подробности монтажа	55 oC (131 °F)
Использование с вводом/выводом	DO820 и DO821
Соединения процессов	28 до 8 каналов ввода/вывода (2 терминала на канал) Общие терминалы питания 2 x 6
Однократный/избыточный В/В	Одинокий

Подробные данные

Максимальный ток на канал ввода/вывода	3 А
Максимальное соединение процесса тока	10 А
Допустимые размеры провода	Подключение сигнала: Твердая материя: 0,2 - 6 мм2 Протяженность: 0,2 - 4 мм2, 24 - 10 AWG Рекомендуемый крутящий момент: 0,5 - 0,6 Нм Длина отстегивания: 8 мм Возвратная связь: Твердая материя: 0,2 - 4 мм Упругость: 0,2 - 2,5 мм2, 24 - 12 AWG Рекомендуемый крутящий момент: 0,5 - 0,6 Нм Длина отстегивания: 7 мм
Диэлектрическое испытательное напряжение	2000 В.с.

Окружающая среда и сертификация

Маркировка СЕ	Да, да.
Электрическая безопасность	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Опасное место	-
Морская сертификация	ABS, BV, DNV-GL, LR
Температура работы	от 0 до +55 °C (+32 до +131 °F), одобрения выдаются на температуру от +5 до +55 °C
Температура, хранение	-40 до +70 °C (-40 до +158 °F)
Степень загрязнения	Уровень 2, IEC 60664-1
Защита от коррозии	ISA-S71.04: G3
Относительная влажность	от 5 до 95%, неконденсирующийся
Максимальная температура окружающей среды	55 °C (131 °F)
Класс защиты	IP20 согласно IEC 60529
Условия механической работы	IEC/EN 61131-2
ЭМК	EN 61000-6-4, EN 61000-6-2
Категории перенапряжения	IEC/EN 60664-1 и EN 50178
Класс оборудования	Класс I согласно IEC 61140; (защищенный от земли)
Соответствие требованиям RoHS	EN 50581:2012
Соблюдение требований WEEE	ДИРЕКТИВА 2012/19/ЕС

Размеры

Ширина	126 мм (5 дюймов), включая разъединитель, установлено 120,5 мм (4,74 дюймов) от края к краю
Глубина	64 мм (2,52 дюйма), включая терминалы
Высота	110 мм (4.3 дюйма)
Вес	00,26 кг (0,57 фунта)

Особенности и преимущества

До 8 отдельно изолированных каналов полевых сигналов и соединений мощности процесса.
Каждый канал имеет два терминала, один из которых сжимается.
Позволяет смешивать изолированные и группированные каналы.
Возвращение процесса напряжения может быть подключено к двум отдельно изолированным группам.
Подключения к модулям ModuleBus и I/O.
Механический ключ предотвращает вставку неправильного модуля В/В.
Устройство крепления к рельсу DIN для заземления.
Установка рельсов DIN.

Часто задаваемые вопросы

Вопрос: Каково торговое наименование продукта?
О: Торговая марка продукта - ABB.
Вопрос: Какой номер модели товара?
A: Номер модели товара:TU837V1 3BSE013238R1.
Вопрос: Где производится продукт?
A: Продукт изготовлен в FI.
Вопрос: Какие условия оплаты доступны?
О: Условия оплаты T/T, Western Union и PAYONEER.
Вопрос: Каково время доставки товара?
О: Время доставки продукта составляет 3-5 дней.
