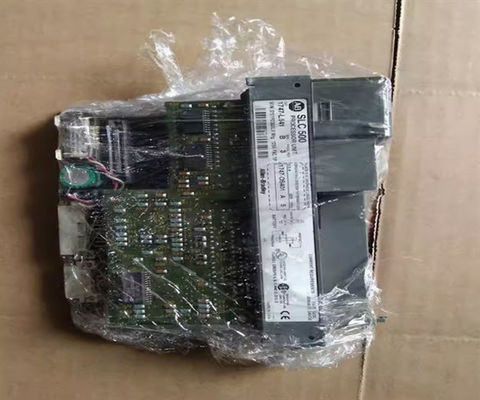

Процессор Allen-Bradley 1747-L541 является процессором SLC 5/04, который является частью серии SLC 500, которая также включает контроллеры 1747-L541, L542 и L543.Это высокопроизводительный процессор с более быстрой связью и более коротким временем выполнения программы.. SLC 5/04 поставляется с 16K, 32K, или 64K слов памяти и он может управлять максимум 4096 входных и выходных точек.1747-L541 имеет встроенный канал DH+, который поддерживает расширенные возможности обмена сообщениями и высокоскоростную связьОн также имеет канал RS-232 для поддержки DF1 радиомодем, DH-485, ASCII и Modbus RTU связи.Он включает в себя инструкции по математике и различные дополнительные инструкции.. Он также поддерживает удаленные вводы/выводы, передачу устройств через DeviceNet и косвенное адресование.

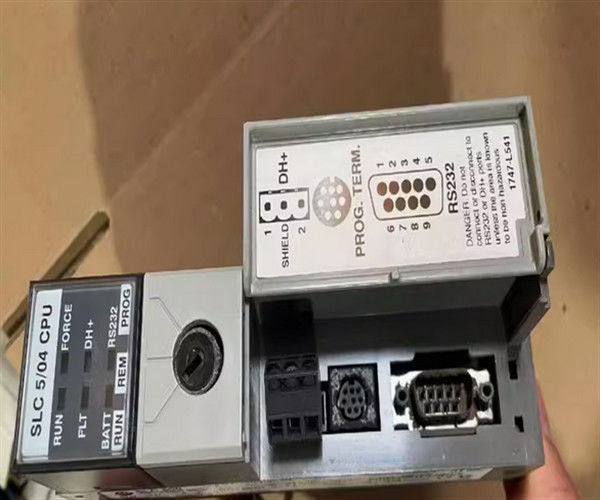

1747-L541 имеет типичное время сканирования программы на ключевое слово в 0,9 миллисекунд и типичное время сканирования ввода/вывода в 0,225 миллисекунд.Он требует заднего плана текущей нагрузки 1 ампер при 5 вольт DC и 200 мА при 24 вольт DCДля хранения программ и таблиц данных, STI используется для выделения данных.использует устройство памяти на базе флэша 1747-M13 с памятью 64 КБ. SLC 5/04 включает в себя переключатель клавиши 3-позиции на передней панели для выбора режимов запуска, дистанционного управления или программы. 1747-L541 SLC 504 имеет RUN, FLT, BATT, FORCE, DH+,и RS-232 светодиодные индикаторы состояния для устранения неполадок и диагностикиСерия процессоров SLC 500 имеет простую, экономически эффективную конструкцию с историей хорошей установки в таких приложениях, как управление HVAC, SCADA и обработка материалов.
Allen-Bradley 1747-L541 - это контроллер SLC 5/04, который имеет интегрированную пользовательскую память 16 КБ, которая предназначена для обработки до 4096 входов и выходов.Этот контроллер относится к модульному стилю SLC 500 программируемый логический контроллер (PLC).
The 1747-L541 ideal for use in medium application as this controller is capable of implementing distributed IO application with the use of a communication adapter on the CPU rack and communication scanner on the IO racks. Порт связи RS232 конфигурируется для DF1 и DH485 топологии peer-to-peer, в то время как DH+ поддерживает топологию расширенного расстояния и многокапельного потока.
Альтернативно, порт связи RS232 также может использоваться с 1761-NET-AIC, чтобы серийный порт мог подключаться к сети с несколькими отложениями.По умолчанию на портах связи нет рукопожатия., 19.2 Kbaud, проверка ошибок CRC, дублирование пакета, обнаружение на и без паритета для порта RS232 и 57.6 Kbaud, адрес узла = 1 для Data Highway Plus (DH +).
Контроллер 1747-L541 требует стойки SLC 500 для монтажа и подключения к электронной задней плоскости.Система питания также необходима для питания внутренних схем процессора через электронный задний план.
Этот контроллер зарегистрирован UL по стандартам безопасности США и Канады, соответствует CE и имеет маркировку C-Tick.
