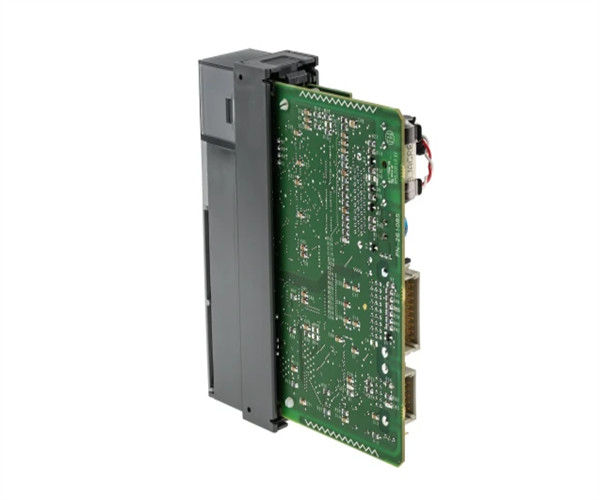

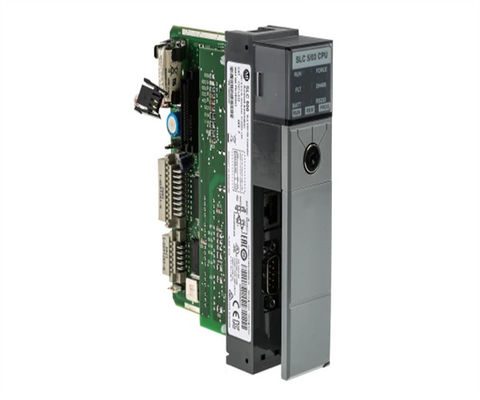

Аллен-Брэдли 1747-L532 SLC 5/03 16K контроллер цифровой выход

Описание1747-L532

1747-L531 - модуль контроллера SLC 5/03 для SLC 500 Modular Hardware от Allen-Bradley.и встроенные коммуникационные интерфейсы, такие как порт RS-232 и порт связи DH485,Он имеет емкость IO 4096 дискретных точек IO с типичным временем сканирования 1 мс / К.

Allen-Bradley 1747-L531 - модуль типа процессора SLC 5/03, который принадлежит серии SLC 500 Modular Hardware Style.от простых автономных систем до крупныхРазработанный для выполнения пропускной способности, он может поддерживать 60 различных модулей В/В, включая аналоговые, цифровые и интеллектуальные В/В, а также может управлять до 4,096 Выходные и входные точкиОн поставляется с модульным процессором SLC 500, совместимым шасси, источниками питания и инструкциями по установке для всех включенных частей.и UL, перечисленные в канадских и американских стандартах безопасности,

Модульный процессор 1747-L531 поставляется с размерами памяти 8 K, 16 K или 32 K для своих программ.Диск имеет аккумуляторную оперативную память, которая длится примерно 2 годаИндикатор BATT LED предупреждает пользователя, когда напряжение заменяемой батареи опускается ниже порогового уровня.Не менее тридцати (30) минут питания, когда батарея отключенаЕсли в течение получаса (30 минут) установить новую батарею, чтобы заменить старую, все данные, хранящиеся в оперативной памяти, могут быть сохранены.Процессор 1747-L531 принимает и инициирует протоколы связи, включая DH-485 peer-to-peer, ControlNet, Ethernet, Data Highway Plus (DH+), DeviceNet, Modbus RTU Master, а также полнодуплексный или полудуплексный мастер или раб DF1, ASCII и DH-485 через порт RS232.Его передняя панель имеет 3-позиционный ключ переключатель, который позволяет три режима работы: ПРОГРАММА, РЕШЕНИЕ и РИМОТ. Этот ключ не может быть использован вместо выключателя аварийной остановки или проводного главного реле управления.

Этот контроллер имеет встроенную 8K память, которую можно расширить с помощью Flash EPROM.Требуемый модуль памяти имеет номер части 1747-M13 и адаптерный разъем 1747-M15, который поддерживает до 64K пользовательской памяти. Пользовательская программа может храниться или записываться в модуль памяти, чтобы предотвратить случайное или нежелательное удаление программы, которое может быть вызвано неправильным программированием, электрическими скачками и шумами.Общее правило при записи пользовательских программ в модуль памяти заключается в том, что размер программы не должен превышать размер памяти процессора. Не записывайте неисправную программу, особенно программу с серьезной неисправностью. Это будет включать в себя состояние неисправности и причину неисправности, которая будет записана в EPROM.

Здесь реализуются пользовательские программы, конфигурация аппаратного обеспечения, а также доступны инструменты пуска и устранения неполадок, такие как принудительное ввод/вывод.

Этот процессор также поддерживает функцию времени задержки.Это относится к способности процессора продолжать программирование сканирования в течение ограниченного времени, даже если входное напряжение к системе питания падает ниже номинального диапазона. Когда время задержки истекает, процессор автоматически вводится в режим остановки. Это предотвращает внезапное остановку, которая не является идеальной в любом приложении управления.
