Описание 1747-L514

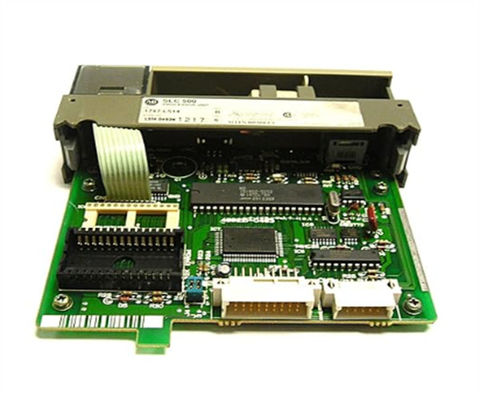

Allen-Bradley 1747-L514 - это процессор SLC 500. Этот модуль является частью модульного оборудования, которое установлено в слоте 0 шасси 1746.Он имеет 4K память и встроенный DH485 интерфейс связиЭтот процессор имеет заднеплановый ток 0,090 А при 5 ВДЦ. Он поддерживает до 3 шасси ввода/вывода и максимум 30 слотов.
Allen-Bradley 1747-L514 - блок процессора SLC 500. Этот модуль также называют контроллером SLC 5/01, который является контроллером с одной шириной слота.Он устанавливается на слот 0 любого 1746 модульного шассиОн поставляется с 4K пользовательской памятью и встроенным DH-485 коммуникационный интерфейс.
1747-L514 предназначен для использования в условиях малой и средней автоматизации.Он способен управлять максимальным числом 30 модулей ввода/вывода, которые могут быть распределены до 3 1746 шасси.Он поддерживает реализацию расширенного I/O и удаленного I/O шасси с использованием различных поддерживаемых адаптеров связи этим контроллером SLC 500.
1747-L514 имеет электрическую нагрузку 0,090 при 5VDC. Он имеет минимальное потребление энергии 1,75 Вт.Встроенный порт DH-485 поддерживает использование 1761-NET-AIC или модуля Advanced Interface Converter (AIC)Кроме того, таблицы памяти SLC 5/01 доступны с помощью модуля доступа к таблицам данных Аллена-Брэдли (DTAM).
1747-L514 может быть установлена с дополнительной нелетающей памятью.Совместимыми EEPROM являются 1747-M1 с 1K User Words EEPROM, 1747-M2 с 4K User Words EEPROM с разъемом адаптера модуля памяти 1747-M5. Модули EEPROM могут использоваться для записи программ, хранящихся в встроенной памяти, которая является памятью случайного доступа (RAM).Записывая программу в нелетающую память, пользовательская программа может автоматически загружаться после того, как контроллер загружается.

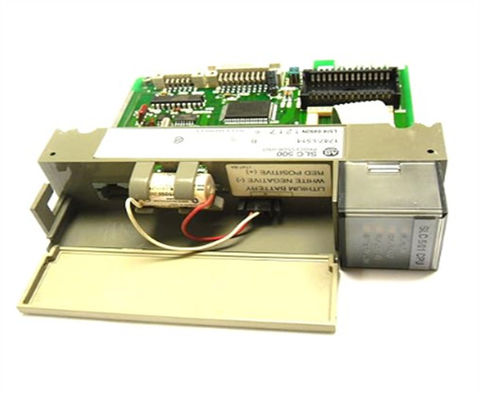

Он использует литийную батарею 1747-BA с 30-минутным сроком службы конденсатора и литийную батарею с 2-летним сроком службы для резервного питания стандартной оперативной памяти.1747-L514 имеет максимальное время исполнения бита 4μs и общее время сканирования модуля 8ms / KВо время временного отключения питания, сканирование программы на модуле может занять от 20 мс до 3 с в зависимости от источника питания, который загружается.Он поставляется с базовой возможностью связи DH-485, которая может действовать только в качестве раба (прием) в канале программирования.. 1747-L514 имеет диапазон температуры окружающей среды 0-60 °C (32-140 °F) при 5-95% относительной влажности, не конденсирующейся, и он предназначен для устойчивости к эксплуатационному удару 30G,и вибрации 2.5G на частоте 57-2000 Гц. 1747-L514 сертифицирован C-UL, UL и CE, и он предлагает стандартный стандарт NEMA ICS 2-230 промышленного шумоподавления.

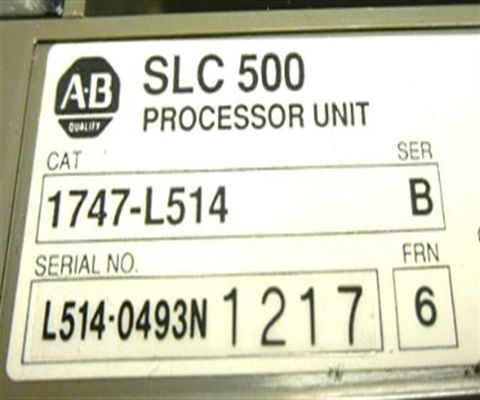

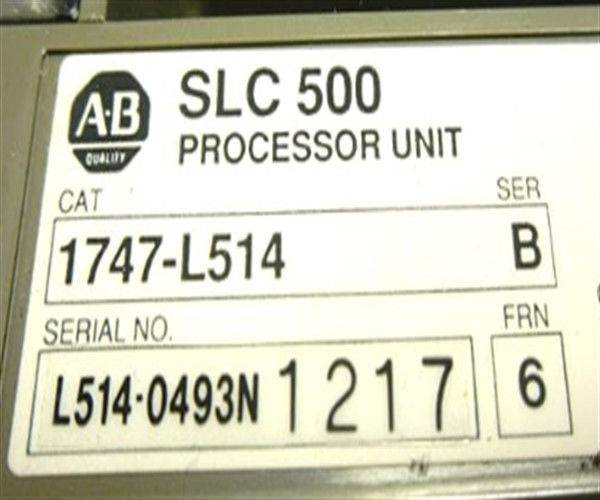

Около 1747-L514 Ser B
Процессор 1747-L514 серии B является процессором Allen-Bradley SLC 500.Этот процессор имеет до 960 максимальных точек ввода/вывода с 480 аналоговыми точками ввода/вывода, в то время как пользовательская память может хранить до 4000 инструкцийПроцессор 1747-L514 серии B имеет время сканирования программы 8 миллисекунд. The recommended operating temperature range is from 0 to 60 degrees Celsius while the backplane current is rated at 105 milliamps at 24 Volts DC voltage and it is rated 350 milliamps at 5 Volts DC voltageПроцессор 1747-L514 серии B имеет протокол связи DH-485 и резервную память, которая является блоком EEPROM.Устройство имеет до 30 слотов модуля шасси с 3 шасси I / O, а время сканирования I / O оценивается в 2.6 миллисекунд.
Все данные, которые просматривает или изменяет процессор 1747-L514 серии B, обычно хранятся в файлах в зонах хранения данных блока памяти.Зона хранения хранит данные, которые получаются от входных модулей и данных, которые будут отправлены на выходные модули и что представляет решения, принятые логикойКроме того, память хранит промежуточные результаты, полученные логикой и загруженные данные, включая предустановки и рецепты.Пользователи могут создавать файлы программы для логики программы, которая специализируется в зависимости от метода, который используетсяОбщие методы программирования включают логическое программирование лестницы, программирование последовательных графиков функций и структурированное текстовое программирование.Файлы программы процессора 1747-L514 серии B содержат инструкции, которые изучают входы, а также выходы и результаты возврата.
Технические спецификации для 1747-L514
| Производитель |
Роквелл Автоматизация |
| Номер части/номер каталога |
1747-L514 |
| Бренд |
Аллен-Брэдли |
| Описание продукта: |
Процессорный аппарат модульного типа SLC 500 |
| Память программы |
4K |
| Максимальное количество модулей: |
30 модулей |
| Тип памяти: |
Память RAM с поддержкой конденсатора |
| Память расширения: |
1747-M1 - 1 К пользовательские слова EEPROM; 1747-M2 - 4 K пользовательские слова EEPROM |
| Разъем адаптера: |
1747-M5 |
| Поддержка инструкций: |
Бит; Таймер и контроллер; Сравнение; Основная математика; Перемещение, копирование и смещение битов; Секвенсор; Прыжок и подпрограмма; |
| Назначенный слот: |
Слот 0 |
| Ток на заднем плане: |
0.090 A при 5VDC |
| Серия |
SLC 500 |
| Тип модуля |
SLC 5/01 Процессор |
| I/O |
960 Максимально |
| Аналоговый В/В |
480 |
| Память пользователя |
4, 000 Инструкции |
| Время сканирования программы |
8 миллисекунд |
| Время ввода/вывода сканирования |
2.6 миллисекунд |
| Шасси В/В |
3 |
| Модульные слоты шасси |
30 |
| Коммуникация |
DH-485 |
| Резервная память |
EEPROM |
| Ток на заднем плане (5 вольт постоянного тока) |
350 миллиампер |
| Ток на заднем плане (24 вольт постоянного тока) |
105 миллиампер |
| Операционная температура |
0-60 градусов Цельсия |
| UPC |
10662073748271 |
| Класс |
Процессоры центральной обработки |
| Порты связи |
DH 485 |
| Память |
4KB |
| Размер памяти |
4 КБ |
| Силовое питание |
1746-P1 - 1746-P7 |
