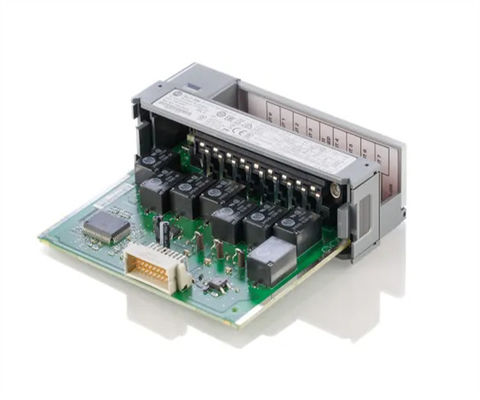

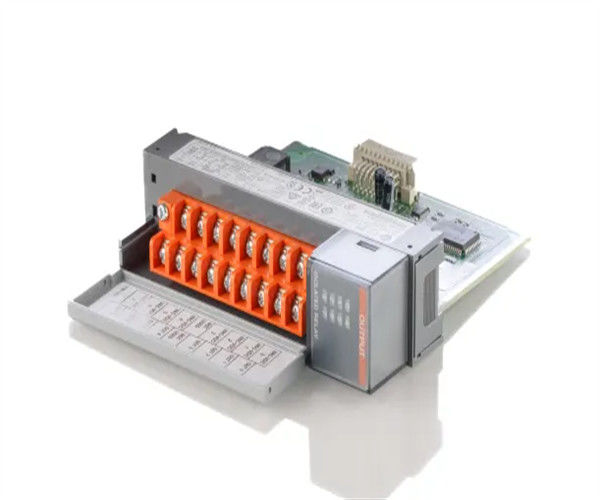

Allen-Bradley 1746-OX8 SLC 500 Изолированный релейный выходный модуль, 8 точек

Описание 1746-OX8

Allen-Bradley 1746-OX8 - контактный выходный модуль семейства программируемых контроллеров SLC 500.Он имеет рабочее напряжение в диапазоне от 5-125V DC и 5-265V ACКроме того, 1746-OX8 работает при потоке 85mA при 5В постоянном токе и 90mA при 24В переменном токе.590 Вт, всего 8.60 Вт.

Модуль 1746-OX8 имеет максимальную задержку сопротивляющей нагрузки 10,0 мс при включении и 10,0 мс при выключении. Потребление потока для модуля составляет 0,085 А при 5 В постоянном напряжении и 0,090 А при 24 В постоянном напряжении.Модуль имеет максимальную утечку 0mA в состоянии отключения и минимальный ток нагрузки 10mA при 5V DCНепрерывный ток на модуль должен быть ограничен, чтобы предотвратить превышение мощности модуля 1440ВА. 1746-OX8 имеет контактный рейтинг реле 30A при максимальном напряжении 120В с перерывом 3.0А при 240В переменного токаКроме того, 1746-OX8 имеет номинальный контактный контакт реле 0,22A и 1,2A при 125V DC и 24V DC соответственно.

1746-OX8 имеет одобрение класса 1, дивизион 2 для использования в опасной среде.Рабочая температура для 1746-OX8 колеблется от 0 до 60 °C (32 до 140 °F) и нерабочая температура колеблется от -40 до 85 °C (-40 до 185 °F) при 5-95% неконденсирующей рабочей влажности.Модуль соответствует стандарту NEMA CS-232 для стандартов шума. 1746-OX8 имеет рабочее вибрационное смещение 0,015 ̊ пик со скоростью 5-57 Гц при ускорении 2.5 г при 57-2000 ГцУ него рабочий удар 10 г и изоляция 1500 В.

Около 1746-OX8

Модуль Allen-Bradley 1746-OX8 представляет собой SLC 500 канал для канала изолированного модуля выхода реле.Нерабочий диапазон температуры составляет -40 до 185 градусов по ФаренгейтуРекомендуемый диапазон неконденсирующей рабочей влажности составляет от 5 до 95%. Номинальный уровень устойчивости к шуму соответствует стандарту NEMA ICS 2-230. Номинальный уровень рабочей вибрации - 0.015 дюймов смещения при 5 до 57 Герц. Уровень рабочего удара для модуля 1746-OX8 составляет 10 г. Модуль сертифицирован по стандартам UL, CSA и CE. Уровень рассеивания тепла на энергизированную точку для модуля составляет 0,825 Вт.Минимальное рассеивание тепла при отсутствии полевого питания составляет 2Общая теплоотдача модуля при включении всех выходов составляет 8,6 Ватта.

Модуль 1746-OX8 имеет 8 отдельно изолированных выходов. При напряжении 24 вольт DC на заднем плане модуль потребляет 0,09 ампера тока и при напряжении 5 вольт DC на заднем плане модуль потребляет 0,085 ампера.В состоянии включения задержка сигнала при максимальной сопротивляющей нагрузке составляет 10 миллисекунд. В состоянии отключения задержка сигнала для максимальной сопротивляющей нагрузки составляет 10 миллисекунд.Диапазон рабочего напряжения с 5 вольтным постоянным питанием составляет от 5 до 125 вольт и с 24 вольтным постоянным питанием, он составляет от 5 до 265 вольт. Пик утечки в состоянии отключения составляет 0 миллиампер. Минимальный уровень рекомендуемого тока нагрузки составляет 10 миллиампер при 5 вольтах постоянного тока. При 120/240 вольтах переменного токапостоянный ток в точке равен 2При 125 вольтах постоянного тока непрерывный ток в точке составляет 1 ампер, а при 24 вольтах постоянного тока непрерывный ток в точке составляет 2 ампера.

Технические спецификации для 1746-OX8

Rockwell Disclaimer: Продукт является использованным избытком. PDF Supply не является авторизованным дилером избытка или филиалом производителя этого продукта.Продукт может иметь более старые коды даты или быть более старой серией, чем та, которая доступна непосредственно на заводе или у уполномоченных дилеровПоскольку PDF Supply не является авторизованным дистрибьютором этого продукта, гарантия оригинального производителя не применяется.PDF Supply не делает никаких заявлений относительно того, будет ли продукт PLC иметь или нет прошивку и, если у него есть прошивка, является ли прошивка уровнем пересмотра, который вам нужен для вашего приложения.PDF Supply также не делает никаких заявлений о вашей способности или праве загружать или иным образом получить прошивку для продукта от RockwellPDF Supply также не предоставляет никаких гарантий в отношении вашего права устанавливать такую прошивку на продукт.PDF Supply не будет получать или поставлять прошивку от вашего имениВы обязаны соблюдать условия Лицензионного соглашения с конечным пользователем или аналогичного документа, связанного с получением или установкой прошивки.

Ориентировочный размер отгрузкииз 1746-OX8
Размеры: 5,0" х 2,0" х 6,0"
(12,7 см х 5,1 см х 15,2 см)
Вес: 0,4 кг
Тарифный код: 8538907080
