АББ PM866AK02/ PM866K02 Модуль Ethernet IO АББ избыточный процессор

АББ PM866AK02/ PM866K02 Модуль Ethernet IO АББ избыточный процессор

Карта процессора содержит микропроцессор и оперативную память, часы в режиме реального времени, светодиодные индикаторы, кнопку INIT и интерфейс CompactFlash.

Базовая пластина контроллера PM866 / PM866A имеет два порта Ethernet RJ45 (CN1, CN2) для подключения к сети управления и два серийных порта RJ45 (COM3, COM4).Один из серийных портов (COM3) - это порт RS-232C с сигналами управления модемом, в то время как другой порт (COM4) изолирован и используется для подключения инструмента конфигурации.интерфейсы связи и S800 I/O).

Простые процедуры прикрепления / отсоединения рельсов DIN с использованием уникального механизма скольжения и блокировки.Все базовые пластинки снабжены уникальным адресом Ethernet, который предоставляет каждому процессору аппаратную идентичностьАдрес можно найти на этикетке адреса Ethernet, прикрепленной к базовой пластинке TP830.

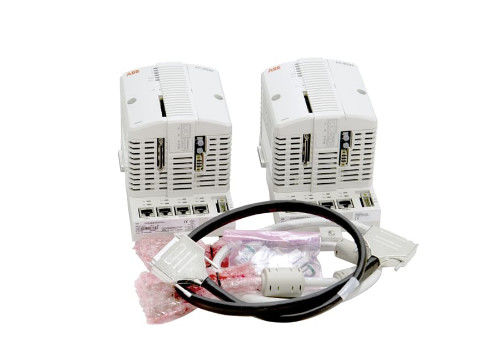

Пакет, включающий:
2 шт. PM866A, процессор
2 шт. TP830, основание, ширина = 115 мм
2 штуки TB807, терминатор ModuleBus
1 шт. TK850, расширительный кабель CEX-bus
1 шт. TK851, кабель RCU-Link
2 шт. Аккумулятор для резервного копирования памяти (4943013-6) 1 для каждого процессора

• Подробные данные

  Тип процессора	MPC866
  Переключайтесь на красный.	Максимально 10 мс
  Количество заявок на контроллера	32
  Количество программ на заявку	64
  Количество диаграмм на одно приложение	128
  Количество задач на контроллера	32
  Количество разных циклов	32
  Время цикла по программам применения	До 1 мс.
  Flash PROM для хранения прошивки	4 МБ
  Электрическое питание	24 В постоянного тока (19,2-30 В постоянного тока)
  Потребление электроэнергии +24 В typ/max	210 / 360 мА
  Рассеивание энергии	5.1 Вт (максимум 8,6 Вт)
  Ввод состояния избыточного источника питания	Да, да.
  Встроенная резервная батарея	Литий, 3,6 В
  Синхронизация часов	1 мс между контроллерами AC 800M по протоколу CNCP
  Очередь событий в контроллере по клиенту OPC	До 3000 мероприятий
  Скорость передачи AC 800M на сервер OPC	36-86 событий/сек, 113-143 сообщения данных/сек
  Коммуникационные модули на шине CEX	12
  Ток питания на шине CEX	Максимум 2,4 А
  Кластеры ввода/вывода на Modulebus с некрасным.	1 электрический + 7 оптический
  Кластеры ввода/вывода на модулебусе с красным.	0 электрический + 7 оптический
  Модульные возможности ввода/вывода	Max 96 (один PM866) или 84 (красный PM866) модули ввода/вывода
  Скорость сканирования модуля	0 - 100 мс (фактическое время в зависимости от количества модулей В/В)
  Ток подачи на электрический модульбус	24 В: максимум 1,0 А 5 В: максимум 1,5 А
  Каналы Ethernet	2
  Интерфейс Ethernet	Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45, женский (8-польный)
  Протокол сети управления	MMS (услуга обработки сообщений) и IAC (межприложение коммуникации)
  Рекомендуемая сеть управления	100 Мбит/с коммутируемой сети Ethernet
  Стабильность часов в реальном времени	100 ppm (приблизительно 1 час/год)
  Интерфейс RS-232C	2 (один общий, один для сервисного инструмента)
  Интерфейс RS-232C (COM3) (не только красный)	RS-232C, 75-19 200 бодов, RJ-45 женский (8-польный), не оптически изолированный, полная поддержка RTS-CTS
  Интерфейс RS-232C (COM4) (не только красный)	RS-232C, 9 600 baud, RJ-45 женский (8-польный), оптически изолированный, без поддержки RTS-CTS



  Окружающая среда и сертификация

  Температура работы	+5 до +55 °C (+41 до +131 °F)
  Температура, хранение	-40 до +70 °C (-40 до +158 °F)
  Изменения температуры	3 °C/минуту согласно IEC/EN 61131-2
  Степень загрязнения	Степень 2 согласно IEC/EN 61131-2
  Защита от коррозии	G3 соответствует МСФО (IAS) 71.04
  Относительная влажность	от 5 до 95%, неконденсирующийся
  Излучаемый шум	< 55 дБ (А)
  Вибрация	10 < f < 50 Гц: амплитуда 0,0375 мм, 50 < f < 150 Гц: ускорение 0,5 г, 5 < f < 500 Гц: ускорение 0,2 г
  Номинальное изоляционное напряжение	500 В.
  Диэлектрическое испытательное напряжение	50 В
  Класс защиты	IP20 согласно EN 60529, IEC 529
  Высота	2000 м в соответствии с IEC/EN 61131-2
  Выбросы и иммунитет	EN 61000-6-4, EN 61000-6-2
  Условия окружающей среды	Промышленный
  Маркировка СЕ	Да, да.
  Электрическая безопасность	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
  Опасное местоположение	UL 60079-15, cULus Класс 1, Зона 2, AEx nA IIC T4, ExnA IIC T4Gc X
  Сертификат ISA Secure	Да, да.
  Морские сертификаты	DNV-GL (в настоящее время PM866: ABS, BV, DNV-GL, LR)
  Одобрение TUV	Нет, нет.
  Соответствие требованиям RoHS	EN 50581:2012
  Соблюдение требований WEEE	ДИРЕКТИВА 2012/19/ЕС





  Размеры

  Ширина	119 мм (4.7 дюйма)
  Высота	186 мм
  Глубина	135 мм (5.3 дюйма)
  Масса (включая основу)	K01 1200 г (2,6 фунта) / K02 2700 г (5,95 фунта)
