1746-OB32 Allen-Bradley Sourcing DC Output Modules Модуль управления

Описание 1746-OB32

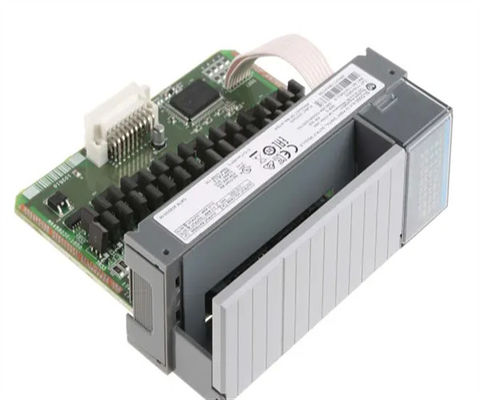

Allen-Bradley 1746-OB32 - это цифровой модуль выхода постоянного тока SLC 500. Этот модуль выхода имеет тридцать два (32) выходных канала 24VDC. Он имеет две (2) группы входа, каждая группа имеет шестнадцать (16) точек..Она может быть установлена в аппаратное обеспечение фиксированного или модульного типа SLC 500.

1746-OB32 - 32-канальный цифровой выходный модуль от Allen-Bradley.Выходное напряжение, которое он обеспечивает, составляет 24 В постоянного токаМодуль 1746-OB32 имеет 32 выхода с 16 точками по общему и имеет рабочее напряжение в диапазоне от 5 до 50 В постоянного тока.19A течения на заднем плане при 5V DC и он обеспечивает изоляцию выходной цепи, испытанной при 1500V AC в течение 1 минутыОн имеет максимальное время задержки сигнала 0,1 мс в режиме включения и 1 мс в режиме отключения, а максимальная утечка тока цепи в состоянии отключения составляет 1 мА. 1746-OB32 имеет 0,25 А при 0-60 градусов.Цельсий номинальный ток на каждой выходной точке и минимальная нагрузка тока 1mA для каждого выходного канала. Модуль имеет средний номинальный ток 8A и ток 2A на общий. Максимальная потеря напряжения в схеме в состоянии включения составляет 1.2V при 0,5A и имеет прилив 1.0A в течение 1 мс, повторяемый каждые 2 с в каждой выходной точке, рассеивание мощности 0,172 Вт на точку и общее теплорассеивание модуля 6,45 Вт.Цельсия) при 5-95% неконденсирующей влажности и он может выдержать рабочий удар и вибрации 30G и 2.5G соответственно на частоте 10-200 Гц. Имеет сертификат C-UL и UL Industrial Control Equipment для класса I, дивизион 2, группы A, B, C, D опасных мест,и имеет оценку по стандарту NEMA ICS 2-230 Шумостойкость.

1746-OB32 - тридцатидвухканальный дискретный входный модуль, изготовленный компанией Allen-Bradley для платформы контроллеров SLC 500.

Данный модуль предназначен в основном для подачи энергии или запуска дискретных устройств, таких как пилотные лампы, бузеры, рога, сирены, а также для запуска таких устройств, как соленоид, двигатели и другие устройства.Выходное напряжение этого модуля составляет 24 ВДС, которое может быть подключено непосредственно к указанным устройствам при условии, что они находятся в диапазоне рабочего напряжения 5-30 ВДС.Если выходное устройство не совместимо с выходом постоянного тока, особенно если оно работает с напряжением переменного тока, этот модуль все равно может использоваться путем реализации функции интерпозиции.реле с катушкой 24VDC - это нагрузка, подключенная к этому модулюВ старых проводных системах, где присутствуют электрические шумы, контакты, обычно открытые (N.O) или обычно закрытые (N.C.), подключаются к напряжению переменного тока.interposing может также использоваться в качестве изоляции внешнего модуляЭто защищает модуль от внешних повреждений или нежелательного поведения из-за плохого заземления и проводки старых систем из-за незарегистрированных ремонтов и модификаций.

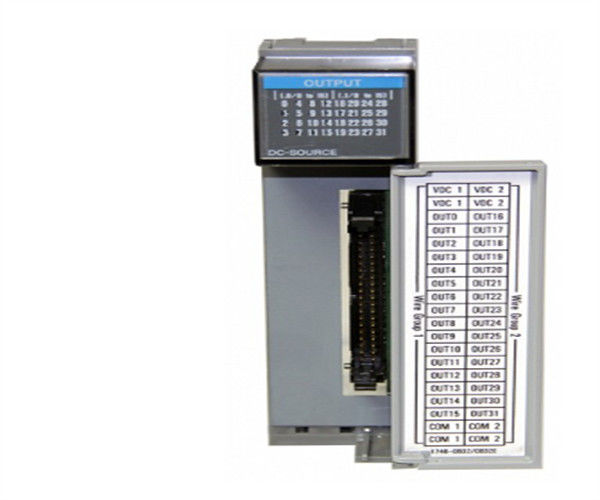

Этот модуль поставляется с съемным терминальным блоком (RTB), этикеткой Octal Door, 32 светодиодами, предназначенными для каждого канала, и цветовой панелью модуля, где отображается номер детали.А.Н. Аллен-Брэдли изготовил системы проводки 1746-N3 или 1492. These connector or wiring systems are compatible for this module to ensure proper termination and adequate wire size in used This also prevents improper wiring as it is pre-assembled and ensures that the module door is capable of covering the terminal wiringsДругие провода также могут быть использованы, однако, большие размеры проводов займут переднюю панель, что затруднит выполнение устранения неполадок даже, закрыв дверь модуля.

Ориентировочный размер отгрузки из 1746-OB32
Размеры: 5,0" х 2,0" х 6,0"
(12,7 см х 5,1 см х 15,2 см)
Вес: 0,3 кг
