1746-NI16I. Аллен Брэдли Аналоговый входный модуль Роквелл Автоматизация

Описание 1746-NI16I

Allen-Bradley 1746-NI16I - это аналоговый (высокоплотный) модуль ввода/вывода.1746-NI16I черпает ток 125mA и 75mA на 5 и 24 V DC соответственно из заднего планаДля преобразования A/D модуль использует метод Sigma Delta.1746-NI16I имеет максимум 20.5 V диапазон напряжения общего режима, который также может быть рассчитан на +/- 10,25 V от аналогового общего терминала (относительно).

1746-NI16I имеет номинальное сопротивление ввода 249 ом, входное напряжение (макс.без повреждения) номинальной напряженностью +/-8В между входным терминалом и аналоговым терминалом и имеет максимальный входный ток номинальной напряженностью +/-30mA между входным и аналоговым терминаламиАналоговый входный модуль 1746-NI16I обнаруживает открытую цепь менее чем за 5 секунд и имеет разрешение 640nA и 0,3% для входа и отображения соответственно.1746-NI16I имеет 360nA / градус Цельсия смещение дрейфа (вход с температурой), 20ppm на градус Цельсия (плюс температура) и погрешность модуля (полной температуры) 0,08 процента и 0,15 процента (полной шкалы) при 25 и 60 градусах Цельсия соответственно.

1746-NI16I имеет частоты входных фильтров, которые варьируются от 6 до 250 Гц, в зависимости от времени обновления модуля, который варьируется от 630 мс до 18 мс соответственно.модуль включает 5 выбираемых типов данных; инженерные единицы, пропорциональное число (от 32768 до + 32767 и класс третий, определенный пользователем), масштабируемые для PID и формат данных 1746-NI4.1746-NI16I использует 1492-ACAB, который имеет предварительно проводный RTB на одном конце и является либо 5, 2.51746-NI16I имеет минимальную и максимальную температурную диссипацию 2,43 Вт.

Около 1746 года

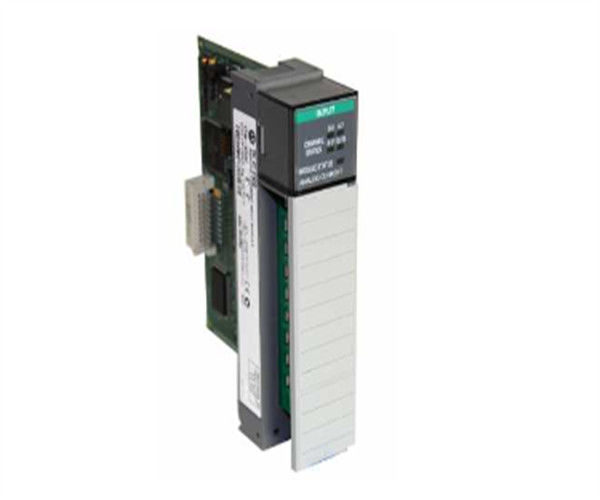

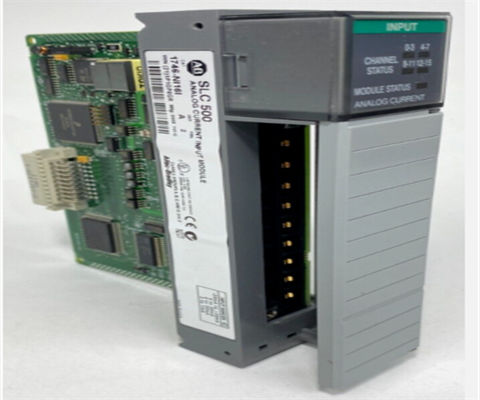

Allen-Bradley 1746-NI16I High-Resolution Analog Input Module - это 16-точечный аналоговый входный модуль высокой плотности из серии Allen-Bradley SLC 500.Этот однослотный модуль предназначен для приема и хранения цифровых аналоговых данных от входных устройств в таблице изображений для извлечения любыми фиксированными или модульными процессорами SLC 500Каждая из высокоимпедансных входных схем высокого разрешения аналогового входного модуля 1746-NI16I предназначена для интерфейса +/-10 вольт постоянного тока, от 1 до 5 вольт постоянного тока, от 0 до 50 вольт постоянного тока, от 0 до 10 вольт постоянного тока,от 0 до 20 миллиампер, от 4 до 20 миллиампер, +/-20 миллиампер, или от 0 до 1 миллиампер номинальных входных сигналов.Модуль высокого разрешения аналогового ввода 1746-NI16I обеспечивает цифровое преобразование для всех аналоговых сигналов ввода с использованием преобразователя Sigma-Delta, и передает эти данные в процессоры SLC 500 в виде инженерных единиц, масштабируемых для PID, пропорциональных чисел или в формате 1746-NI4.

Модуль высокого разрешения аналогового ввода 1746-NI16I занимает один слот на любом из фиксированных SLC 500 или модульных SLC 500 расширительных шасси (кроме слота 0).Он поставляется с интегральным съемным терминальным блоком (RTB), который обеспечивает одноконтактную проводку для всех 16 входных каналов тока/напряжения модуля.который обеспечивается питанием +5 вольт DC/+24 вольт DCМодуль аналогового ввода 1746-NI16I высокого разрешения требует +5 вольт постоянного тока для работы и потребляет 125 миллиамперов максимального тока при 5 вольтах постоянного тока.Основные функции модуля, такие как фильтрация ввода, уровни входного сигнала и форматы данных могут быть настроены через программу пользователя.и он поставляется с 5 светодиодов (1 для каждой группы ввода и 1 для модуля), которые показывают модуль и входных состояний.
