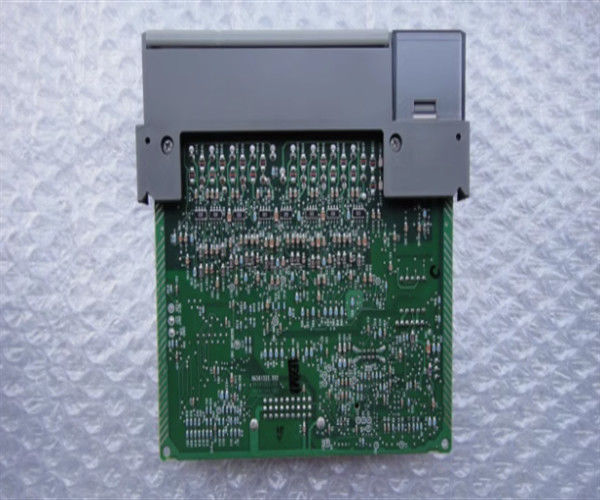

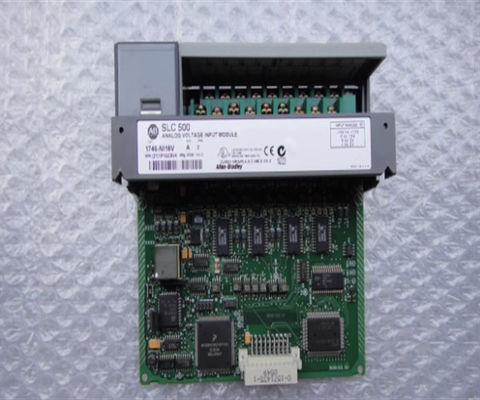

Ален-Брэдли 1746-NI16V Аналоговый входный модуль Модуль логического контроллера

Описание 1746-NI16V

1746-NI16V - это аналоговый входный модуль серии SLC 500 от Allen-Bradley. Он оснащен шестнадцатью (16) каналами ввода напряжения, совместимыми с напряжением сигналов от ±10V dc, от 1 до 5V dc, от 0 до 5V dc,от 0 до 10 В постоянного.

1746-NI16I - это компонент, который занимает любое доступное место в шасси SLC 500. Этот модуль может быть установлен на локальном шасси или в расширительном шасси,на любой доступный слот, кроме слота 0 главного шасси, как он зарезервирован для контроллера. Этот модуль занимает только один слот шасси. Главное шасси - это шасси, на котором установлен контроллер.

Этот модуль имеет заменяемый терминал с номером части 1746-RT25G. С этим модулем также могут использоваться предварительно проводные кабели.Эти предварительно проводные кабели изготавливаются Allen-Bradley с различными длинамиЭти предварительно проводные кабели могут быть связаны с терминальными блоками Аллена-Брэдли, такими как 1492-AIFM8-3 и 1492-AIFM16-F-3.ошибки, вызванные ручной проводки могут быть устранены как предварительно проводки системы окончания представляет правильное цветовое кодирование проводов и легко управлять сборки терминального блока.

Этот модуль зарегистрирован в списке UL, одобрен C-UL и соответствует требованиям CE для всех применимых директив.

Allen Bradley 1746-NI16V - это аналоговый входный модуль серии SLC 500.и получает питание от источника питания SLC 500 через заднюю плоскостьЕго рабочая температура составляет от -25 до 60 градусов по Цельсию (-13 до 140 градусов по Фаренгейту),в то время как его нерабочая температура составляет от -40 до 85 градусов по Цельсию (-40 до 185 градусов по Фаренгейту). Относительная влажность этого модуля колеблется от 5% до 95% без конденсации. Этот модуль принадлежит к категории напряжения от 10 до +10 вольт постоянного тока. Ток на заднем плане при 5 вольтах составляет 125 мА;при 24 вольтах, тока на заднем плане этого модуля составляет 75 мА. Потребление энергии на заднем плане этого модуля составляет 2425 Ватт максимум (0,625 Ватт при 5 Вольтах постоянного тока и 1,8 Ватта при 24 Вольтах постоянного тока).Удаление или вставка модуля при подключении источника питания может вызвать возникновение электрической дугиAllen Bradley 1746-NI16V имеет 16 входных каналов и разрешение 16 бит.Общий режим напряжения диапазона этого модуля +/-10.25 вольт относительно аналогового общего терминала. Его входной импеданс составляет 20 Ω, а его соединитель AIFM - 25-контактный D-shell.51, 2.5У этого модуля дрейф на приходе составляет 15 ppm/градус Цельсия, а дрейф на приходе этого модуля составляет 90 мВ/градус Цельсия.

Около 1746-NI16V

1746-NI16V принадлежит серии аналоговых входных модулей Allen-Bradley SLC 500.Allen-Bradley 1746-NI16V SLC 500 Analog Input Module общается с процессором SLC 500 через параллельный интерфейс, обращенный назадЭтот модуль получает электрическую энергию от центрального источника питания SLC 500 системы через заднюю плоскость.Приемлемый диапазон температуры работы Ален-Брэдли 1746-NI16V SLC 500 аналоговый входный модуль работает от -25 градусов до 60 градусов по Цельсию или -13 градусов до 140 градусов по ФаренгейтуТем не менее, диапазон температуры неработающих длится от -40 до 85 градусов по Цельсию или от -40 до 185 градусов по Фаренгейту.

Соотношение аналогового входного модуля Allen-Bradley 1746-NI16V SLC 500 варьируется от минимума 5% относительной влажности до максимума 95% (неконденсирующий).Ток на заднем плане при 5 вольтах составляет 125 миллиамперПри 24 вольтах ток на заднем плане этого модуля составляет 75 миллиампер. Потребление энергии на заднем плане этого модуля составляет максимум 2,425 Вт. Это будет 0,625 Вт при 5 Вольтах постоянного тока и 1 Вт при 5 Вольтах постоянного тока..Удаление или вставка модуля, когда любой источник питания подключен, может привести к опасному электрическому дугу.Пожалуйста, не забудьте отключить все источники питания перед выводом или вставкой этого модуля.Allen-Bradley 1746-NI16V SLC 500 Analog Input Module имеет в общей сложности 16 отдельных входных каналов и общее разрешение 16 бит. Общий диапазон напряжения этого модуля составляет +/- 10.25 вольт по сравнению с аналоговым общим терминалом.
