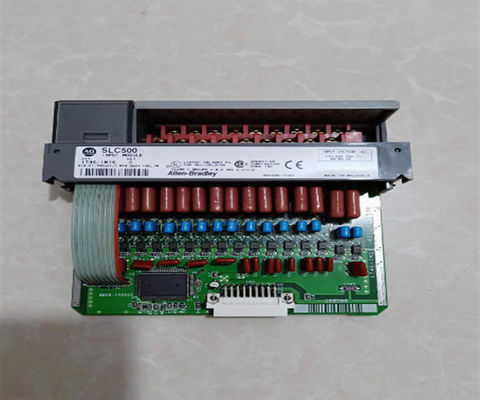

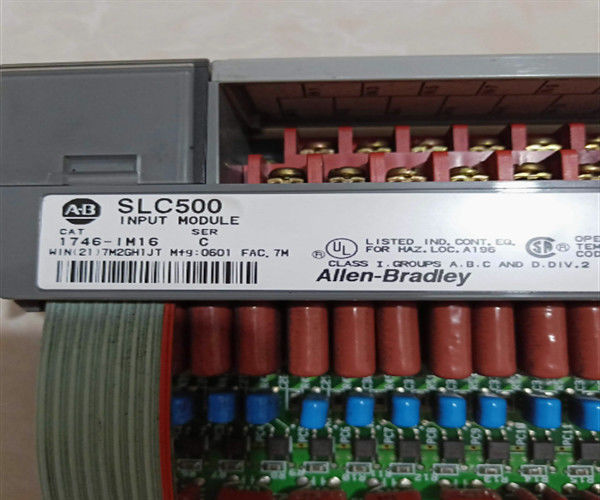

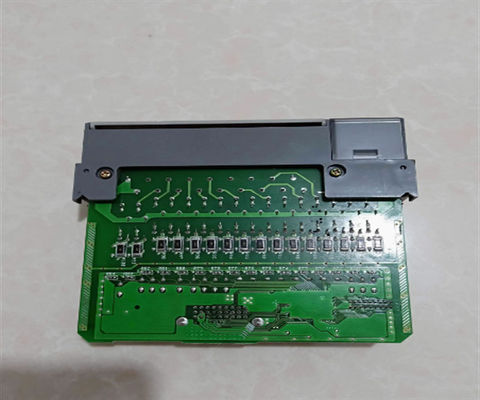

Allen-Bradley 1746-IM16 16 ch-DC входный модуль для программируемого контроллера

Описание 1746-IM16

The 1746-IM16 SLC 500 Digital AC Input Module by Allen-Bradley is an input (AC) module with sixteen 200-240V AC inputs and is fitted into any available SLC 500 I/O chassis using an RTB (Removable Terminal Block)Он имеет 16 точек на общую и входное рабочее напряжение 170-265V AC на 47-63Hz.085A при 5 В постоянном напряжении и задержке электрического сигнала 35 мс для состояния включения и 45 мс для состояния отключения вокруг его входных точекОн имеет номинальное состояние отключения 50В переменного напряжения и максимальный ток отключения 2mA. 1746-IM16 имеет входный ток (nom) 12mA вокруг каждой точки входа и имеет максимальный ток перенапряжения 1.6АОн имеет максимальное рассеивание мощности 0,35 Вт в каждой точке, а общее тепло, рассеиваемое модулем, составляет 6 Вт.Он обеспечивает изоляцию напряжения между входными терминалами и логикой управления, протестированной на 1500 В, и имеет стандартный ICS 2-230 NEMA для шумоподавления. The operating temperature of the 1746-IM16 ranges between 0 and 60 °C (32 and 140 °F) at 5-95% non-condensing humidity limits and it has a non-operational storage temperature of -40 and 85 °C (-40 and 185 °F)1746-IM16 имеет эксплуатационную устойчивость к ударам 30G и может поддерживать эксплуатационную вибрацию 2.5G на 57-200Hz.

Allen-Bradley 1746-IM16 - модуль ввода переменного тока SLC 500. Этот модуль является специально дискретным модулем ввода, включающим шестнадцать (16) входных каналов в одной группе.Каждый канал этого входного модуля работает в диапазоне входного напряжения 170-265 Вольт AC, 47-63 Герц с номинальным входным сигналом 200 / 240 Вольт переменного тока.

Этот модуль помещается в любое шасси SLC 500. Он может быть установлен в местном стеллаже, где установлен процессор SLC 500; на стеллаже расширения SLC 500,или как компонентный модуль распределенных систем В/В в более крупных системах управленияУ него есть потребление потока на заднем плане 0,085 ампер @ 5 вольт постоянного тока.Каждый канал показывает задержку сигнала 35 миллисекунд для изменения состояния от "OFF" к "ON" и 45 миллисекунд для перехода от "ON" к "OFF"Он имеет максимальное напряжение 50 вольт переменного тока и максимальное напряжение 2 миллиампера.номинальный и способный выдерживать максимальный всплеск тока 1.6 Амперы с максимальной продолжительностью 5 миллисекунд.

Этот модуль в идеале используется для интерфейса сигнальных устройств, которые поставляют 200/240 вольт переменного тока в направлении входных каналов модуля. Он также может использоваться с устройствами входа постоянного тока; однако,должно быть установлено внешнее переходящее реле с напряжением переменного тока, подаваемым на контакты переходящего реле.Для этого модуля нет конкретного ограничения на количество установленных экземпляров.Это в основном зависит от количества входов и выходов, на которые способен хост-процессор и размер встроенной памяти.

1746-IM16 - это модуль ввода переменного тока Аллена-Брэдли, который является частью серии SLC-500.и его общая мощность составляет 6 Вт. 1746-IM16 работает с напряжением 200-240V AC для входа сигнала и его рабочее напряжение 170-265V AC на 47-63Hz. Кроме того,1746-IM16 имеет 16 входных точек с 16 точками по общемуДля задержек сигнала 1746-IM16 имеет максимум 35 мс и 45 мс задержек включения и выключения соответственно.

Максимальное напряжение в режиме отключения 1746-IM16 ′ составляет 50 В, максимальный ток в режиме отключения 2 мА, а номинальный входный ток - 12 мА при 240 В. Максимальный входный ток 1746-IM16 ′ составляет 1.6А и его максимальное время вспышки тока равняется 0.5 мс. Несмотря на влияние на работу входного модуля 1746-IM16, для минимизации входящего тока может быть использован ограничивающий ток резистор.должна быть совместима с входной схемой SLC-500.

Модуль 1746-IM16 ввода переменного тока имеет диапазон температуры работы от 0 до 60 °C при диапазоне температуры хранения от -40 до 85 °C и влажности 5 до 95% в неконденсирующей среде для работы и хранения.1746-IM16 соответствует стандартам ICS 2-230 NEMA для шумоподавления. 1746-IM16 соответствует требованиям класса I, группы A, B, C и D для использования в опасных условиях.1746-IM16 имеет рабочий ударный рейтинг 30G.
