Описание1746-A13

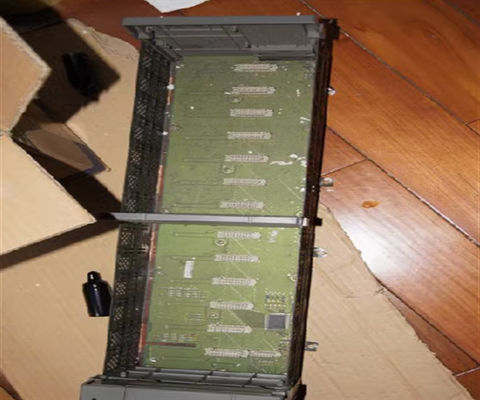

Allen-Bradley 1746-A13 представляет собой шасси с тринадцатью (13) слотами от платформы SLC500 Programmable Logic Controller (PLC).Это шасси обеспечивает подключения и корпус для центрального процессора (CPU), I/O, связи и специальных модулей, а также системы питания.
При установке модуля на подпанель корпуса используются восемь (8) кнопок для установки, используемых для прямой установки панели шасси на подпанель корпуса.подходящие винты M4 или M5 (#10 или #12) винт Philips. Рекомендуемый просвет для установки составляет минимум 15,3 см (6,0 дюйма) для верхнего просвета и минимум > 10,2 см (4,0 дюйма) для бокового просвета.Минимальное расстояние - 70,7 до 10,2 см (3,0 до 4,0 дюйма).
Физические габариты 1746-A13 составляют 50,2 x 17,1 x 14,5 см (20,1 x 6,8 x 5,8 дюйма) и весят 1,9 кг (4,2 фунта).Электронная схема, в которой размещены соединения с задней панелью, способна обеспечивать максимальный ток задней панели 10A @ 5.1 VDC и 2,88 A @ 24VDC. Это шасси предназначено для работы в условиях температурного диапазона от 0°C до +60°C (+32°F до +140°F).Запасные шасси 1746-A13 могут храниться в соответствующей зоне хранения с температурным диапазоном от -40°C до +85°C (-40°F до +185°F) с относительной влажностью 5-95%, неконденсирующийся.
1746-A13 является промышленным контрольным оборудованием UL, сертифицированным для США и Канады, устройством, соответствующим требованиям CE и Австралийскому закону о радиокоммуникациях.Подходит для установки в среде, определенной как класс I, раздел 2, группы А, В, С, D или только в не опасных местах.
Технические спецификации для 1746-A13
| Производитель |
Роквелл Автоматизация |
| Вес |
10,9 кг (4,2 фунта) |
| Установка |
Установка панели |
| Серия |
SLC 500 |
| Номер части/номер каталога |
1746-A13 |
| Бренд |
Аллен-Брэдли |
| Тип модуля |
Шасси |
| Количество слотов |
Тринадцать (13) слотов |
| Ток на заднем плане |
5.1В dc @ 10A; 24V dc @ 2,88A |
| Физические размеры |
50.2 x 17,1 x 14,5 см (20,1 x 6,8 x 5,8 дюйма) |
| Число монтажных поддонов |
Восемь (8) |
| Операционная температура |
0°C до +60°C (+32°F до +140°F) |
| Температура хранения |
-40°C до +85°C (-40°F до +185°F) |
| Относительная влажность |
от 5 до 95% (без конденсации) |
| Прозрачность крепления |
Верхний просвет: > 15,3 см (6,0 дюйма) Боковый просвет: > 10,2 см (4,0 дюйма) |
| Тип оборудования |
Шасси В/В |
| Слот |
13 |
| Размеры |
6.73 х 19.78 х 5.71 дюйма |
| UPC |
10662468415344 |
Allen-Bradley 1746-A13 является шасси SLC500. Он имеет тринадцать (13) слотов, обеспечивающих подключения к задней плоскости и корпуса к модулям программируемого логического контроллера (PLC) SLC500.Это шасси имеет восемь (8) монтажные вкладыши и установлены непосредственно на подпанель корпусаЭто шасси имеет физические размеры 50,2 x 17,1 x 14,5 см (20,1 x 6,8 x 5,8 дюйма) и весит 1,9 кг (4,2 фунта).
Ориентировочный размер отгрузки из1746-A13
Размеры: 6,0" х 6,0" х 20,0"
(15,2 см х 15,2 см х 50,8 см)
Вес: 4 кг.
Тарифный код: 8537109070
