Описание 1786-RPA

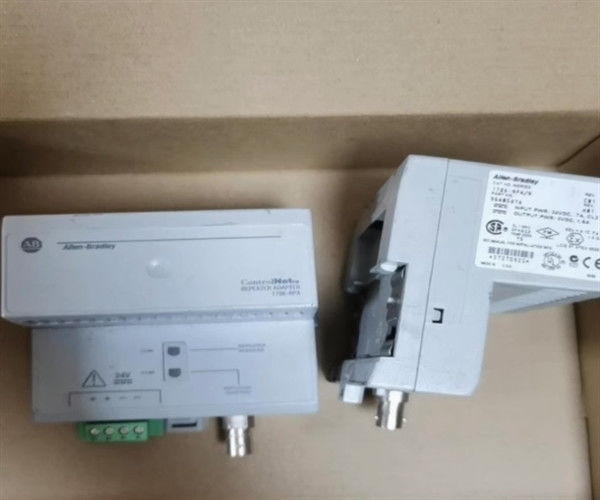

Ален-Брэдли 1786-RPA - это модульный адаптер ControlNet Repeater.Этот модуль является аксессуаром сети связи ControlNet, который в основном используется для расширения длины сети ControlNet, а также для сборки различных топологий, таких как Star, кольцевая, линейная или топология точка-точка.Этот модуль ретранслятора также может использоваться при физическом преобразовании кабельного медиума ControlNet из коаксиального кабеля в оптическое волокно и оптического волокна в коаксиальный кабель ControlNet.
ControlNet сеть - это промышленный протокол связи, который используется для мульти-допу связи устройств. Эти устройства могут быть смесью ControlNet клиентских модулей, контроллеров,Системы визуализации и шлюзыСеть ControlNet состоит из основного коммуникационного шоссе под названием Trunk, где устройства или узлы подключаются через кнопки ControlNet. Сеть ControlNet поддерживает расстояние до 1000 м.Если сеть превышает это максимальное расстояние, может использоваться 1786-RPA.
1786-RPA совместим для использования с модулем 1786-RPCD с двойным медным ретранслятором, модулем 1786-RPFS с короткими расстояниями, модулем 1786-RPFM с средними расстояниями,Модуль повторяющего кольца 1786-RPFRLМаксимально допустимые адаптеры, подключенные в серии, составляют 20 1786-RPA.
Этот модуль адаптера повторяющего устройства поддерживает прямую установку на крепежную пластину или с использованием рельса DIN.Прямая установка панели обеспечивает повышенную устойчивость к вибрациям и ударам по сравнению с установкой DIN RailЭтот модуль поддерживает горизонтальную или вертикальную ориентацию и питается внешним диапазоном напряжения 18-36VDC.

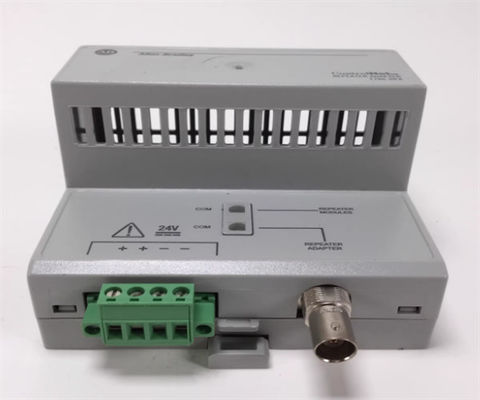

Этот модуль адаптера ретранслятора оснащен одним (1) съемным терминальным блоком для соединений входной мощности, одним (1) 75-охмным терминальным резистором и двумя (2) замками DIN-рельсов.
Репетерный адаптер 1786-RPAB требует 24 вольт постоянного тока. При 5 ВДК он может обеспечить максимум 1,6 А выходного тока заднего плана.Адаптер Allen-Bradley 1786-RPAB выполняет различные функции, такие как расширение длины сети, выполнение преобразований сетевых носителей из коаксиальных или медных носителей в волокнистые носители, а также обратный путь от волокнистых носителей к коаксиальным или медным носителям,питание модулей ретрансляторов, и для создания кольца, звезды или топологии точка-точка.который указывает на состояние отказаЦелый адаптер 1786-RPA имеет приблизительные размеры 4 x 4 x 3 дюйма, или 10 x 10 x 8 сантиметров, и он весит около 7 унций или 0,20 килограмма.Этот адаптер серии B также известен как номер модели 1786-RPA/B.
Технические спецификации 1786-RPA
| Производитель |
Роквелл Автоматизация |
| Номер части/номер каталога |
178-RPA |
| Бренд |
Аллен-Брэдли |
| Семейство продуктов: |
Связь ControlNet |
| Тип продукции: |
Модуль адаптера ControlNet Repeater |
| Номер коаксиального канала: |
Один (1) |
| Установка: |
Настройка панели / рельсы DIN |
| Направление установки: |
Вертикально / горизонтально |
| Поддерживаемые топологии: |
Звезда, линейная, кольцо, точка к точке |
| Силовое питание, номинальное: |
24VDC |
| Силовое питание, дальность |
18-36VDC |
| Потребление энергии, максимум: |
16.8 Вт |
| Рассеивание энергии, максимум: |
8.8 Вт |
| Выходной ток на заднем плане, максимум: |
1.6А @ 5В постоянного тока, максимум |
| Размер провода: |
0.21...3.3 mm2 (24...12 AWG) твердый или протянутый медный провод, который имеет температуру 105 °C (221 °F) или выше, изоляционный максимум 1,2 mm (3/64 дюйма) для электросоединений |
| Рабочая температура: |
EC 60068-2-1 (испытательный показатель, рабочий холод), IEC 60068-2-2 (испытательный показатель Bd, рабочая сухая температура), IEC 60068-2-14 (испытательный показатель Nb, рабочий тепловой удар): 0...60 °C (32...140 °F) |
| Нерабочая температура: |
IEC 60068-2-1 (испытание Ab, не упакованный неработающий холодный), IEC 60068-2-2 (испытание Bc, не упакованный неработающий сухой тепловой), IEC 60068-2-14 (испытание Na, не упакованный неработающий тепловой шок): ¢40...85 °C (~ 40 °C)...185o F) |
| Линейка продуктов |
ControlNet Repeater |
| Тип ретранслятора |
Модульный адаптер ретранслятора |
| Тип волокна |
Медная коаксная ось RG6 |
| Рабочая длина волны волокна |
NA |
| Уровни ослабления |
NA |
| Сила ввода |
24 вольта постоянного тока |
| Типичное расстояние повторяющего устройства |
NA |
| Выходной ток на заднем плане |
1.6 А |
| UPC |
10612598171092 |
Allen-Bradley 1786-RPA - это модульный адаптер ControlNet Modular Repeater. Этот модуль используется для увеличения длины сети ControlNet.с питанием от источника питания 24 ВДЦЭтот модуль поддерживает прямую установку панели или рельса DIN и совместим для горизонтальной и вертикальной установки.
