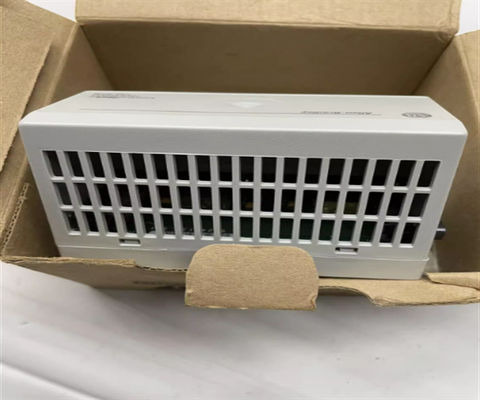

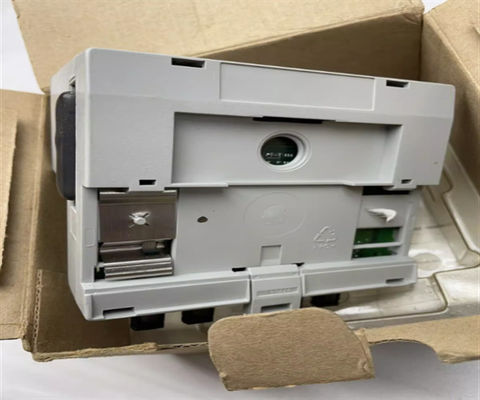

Rockwell Automation ControlNetTM 1786-RPFS Модуль повторения волокон на короткие расстояния

Описание 1786-RPFS

Модуль 1786-RPFS - это модуль для повторения волокон на короткие расстояния, производимый компанией Allen-Bradley.Он также используется для создания звезды.Этот модуль на короткие расстояния питается источником напряжения 24 вольт постоянного тока.Он соединяет 2 продукта ControlNet с волоконной связьюМодуль 1786-RPFS может работать на расстоянии до 300 метров между двумя модулями ControlNet.Этот модуль повторителя также имеет наземную изоляцию между узлами и менее подвержены воздействию шума, чем другие модули повторителя.

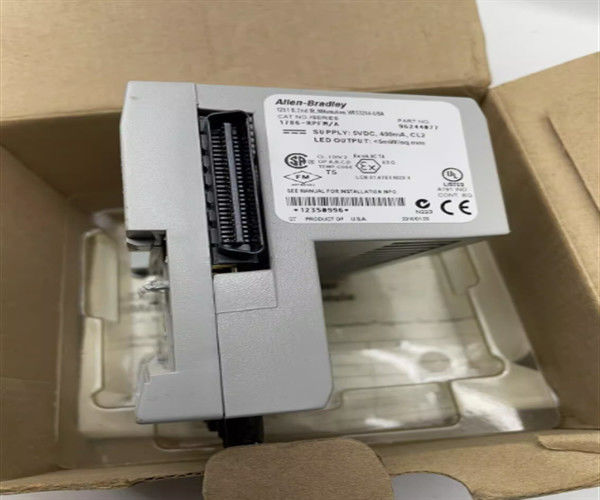

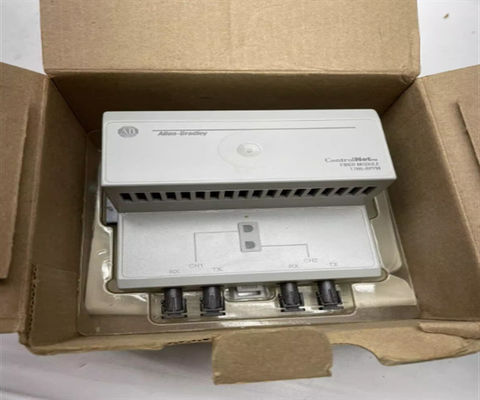

Модули 1786-RPFS состоят из разных компонентов.Коннектор заднего плана присутствует на левой стороне модуля и есть светодиодные индикаторы сверху, чтобы передавать информацию о канале 1 и канале 2Модуль блокировки вкладки также включен рядом с канала 1 и канала 2 волокна портов.Модуль повторителя 1786-RPFS питается от 300 миллиамперов тока и 5 вольт постоянного тока максимальное напряжениеМодуль потребляет общую мощность 1,5 Вт. Ретранслятор использует волокно HCS типа 200/230 и поддерживает скорость связи 5 Мбит/с.Температура волокна должна быть от -20 до 80 градусов по ЦельсиюРадиус изгиба волокна составляет 1,5 дюйма во время установки и 0,4 дюйма во время работы.Волокно имеет рабочую длину волны 650 нм и выход передатчика больше 5 мВт/м2.

Технические спецификации для 1786-RPFS
