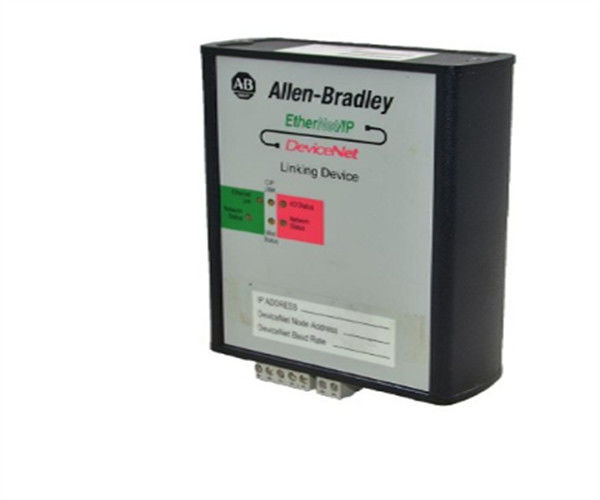

Allen-Bradley 1788-EN2DN EtherNet/IP на устройство связи DeviceNet

Описание  1788-EN2DN

Allen-Bradley 1788-EN2DN - это устройство Ethernet-DeviceNet.Это соединительное устройство позволяет подключать до 63 устройств DeviceNet slave к сети Ethernet I/PЭто соединительное устройство имеет один (1) Ethernet интерфейс и один (1) DeviceNet интерфейс.

Allen-Bradley 1788-EN2DN - это устройство связи Ethernet с DeviceNet, которое позволяет бесперебойно подключать сеть на уровне информации и управления к сети на уровне устройства.Это соединительное устройство может быть использовано в качестве шлюза, позволяющего программировать, конфигурации, управления или сбора данных, которые должны быть реализованы по преобразованному протоколу. It may also act as bridge or router between ethernet enabled controllers connected in the ETehrnet network and devices and DeviceNet enabled devices connected in the DeviceNet network to interact as if they are connected on a common communication network.

Соединительное устройство обеспечивает возможности DeviceNet master, позволяя системе подключать до 63 устройств DeviceNet slave.Это соединительное устройство имеет локальную память для хранения данных из обеих коммуникационных сетей, что позволяет обмениваться данными для чтения и записи таблиц В/В.

1788-EN2DN представлен как единое устройство в сети.для обеспечения прозрачности и простоты мониторинга потока данных в обоих направлениях.

Сервер DHCP 2.3.2 или более поздняя версия также может использоваться для настройки устройства  IP-адреса.

1788-EN2DN поддерживает установку на рельсы DIN и требует ввода питания 12-30VDC с номинальным номиналом 24VDC.Он имеет корпус открытого типа, что означает, что это соединительное устройство должно быть установлено внутри корпуса, обеспечивающего надлежащую защиту..

1788-EN2DN - это устройство связи EtherNet/IP-to-DeviceNet, разработанное и изготовленное Allen-Bradley/Rockwell Automation.Этот модуль связи может преобразовывать данные, доступные на различных типах сетей, которые работают с различными протоколами, такими как DeviceNet и EtherNetОн может поддерживать до 63 узлов DeviceNet и может отправлять данные по протоколу TCP/IP с помощью этого модуля.

Модуль связи 1788-EN2DN требует 24 вольтного источника питания постоянного тока с 100 мА доступного тока.Он может работать без ожидаемых ошибок при температуре от 0 до 60 градусов Цельсия и на высоте менее 2000 метровРазмеры модуля составляют 60 мм х 200 мм х 48 мм. В верхней части модуля 1788-EN2DN имеются 2 порта D-Code M12 для подключения Ethernet.Соединение EtherNet может быть установлено через один или оба из нихДля подключения DeviceNet в середине устройства расположены 2 мини-подключения DeviceNet (DIN-мужчина и DOUT-женщина).Сетевые кабели DeviceNet должны подключаться только при отключении питания к устройствам связиВ нижней части модуля связи EtherNet/IP-to-DeviceNet расположены разъединители питания и USB.Это сетевое устройство подключения проверено на соответствие ODVA спецификациям EtherNet/IP и DeviceNetОн сертифицирован C-UL-US, CE, KC и RCM.
