Allen-Bradley 1734-AENTR Ethernet/IP адаптерный модуль Модуль питания

Описание из1734-AENTR

Allen-Bradley 1734-AENTR - это модуль связи Ethernet POINT I/O, который используется для интерфейса стойки POINT I/O с центральным контроллером в сети Ethernet I/P.Этот адаптер может быть реализован в кольце, Топология звезды и дерева и питается внешним источником 24VDC.

1734-AENTR поддерживает протокол TCP/UDP/IP с физическим соединением, установленным с использованием кабеля категории 5 или категории 6.Этот адаптер поддерживает скорость передачи 10/100 Мбит с функцией автоматического переговоров.

IP-адрес может быть назначен через коммутаторы или с помощью утилиты BOOT-P DHCP. В большинстве приложений этот модуль настроен со статическим IP-адресом.IP-адрес не меняется, даже если устройство отключено. Альтернативно, модуль может быть сконфигурирован с динамическим IP-адресом. С динамическим типом адреса IP-адрес меняется каждый раз, когда модуль питается.Этот режим применяется в приложениях с очень специфическими требованиями, поскольку он может привести к ошибкам связи из-за внезапного изменения IP-адреса..

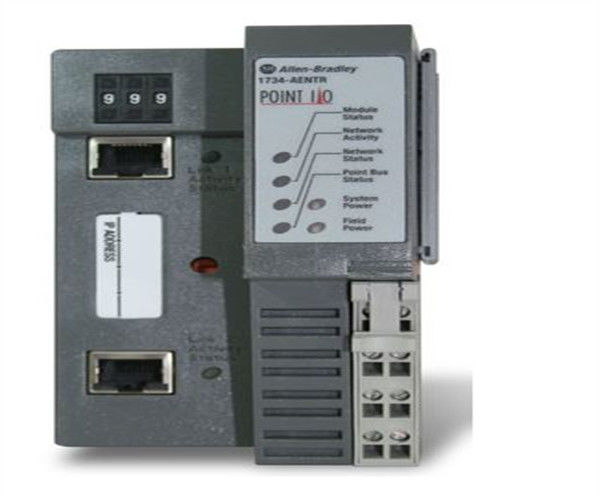

Этот модуль устанавливается на левой части системы ВВ/ВП POINT и является единственным модулем, который устанавливает соединение с сетью и с основным контроллером.Он передает данные I/O с его локальной I/O настройки на контроллер через сетьКроме того, этот адаптер POINT I/O поддерживает одновременную связь с различными модулями сканеров.Allen-Bradley 1734-AENTR I/O представляет собой 2-портный адаптер Ethernet, обеспечивающий сетевое подключение Ethernet/IP со скоростью от 10 до 100 Мбит/сОн поставляется с двумя портами для пропускания, соединителей RJ-45 категории 5, которые используются для поддержки кольцевых или розовых цепочек/линейных сетей,и существующие деревянные и звездные топологии сетей. Эти порты Ethernet настроены как встроенные коммутаторы.Использует сообщения, инкапсулированные в стандартном протоколе TCP/UDP/IPДля интерфейса используется кабель с витой парой категории 5. Не требуется планирование сети и таблицы маршрутизации.1734-AENTR способен одновременно поддерживать соединения от нескольких контроллеров.Адаптер 1734-AENTR установлен и расположен вертикально на рельсе DIN. Он поставляется с переключателями ручки, используемыми для настройки сетевого адреса.Другие способы настройки сетевого IP-адреса включают извлечение IP-адреса из неплавучей памяти и использование сервера DHCP (настройка модуля на DHCP включенный). Чтобы избежать несанкционированного управления или потери контроля, назначьте адаптеру ввода/вывода фиксированный IP-адрес. Если используется утилита DHCP, убедитесь, что он настроен с тем же IP-адресом, что и адаптер.

Allen-Bradley 1734-AENTR - это модуль связи Point I/O Dual Ethernet. Он поддерживает топологию кольца, звезды и дерева и скорость передачи 10/100 Мбит/с в режиме Half- или Full-Duplex.Этот модуль поддерживает монтаж DIN рельс и требует 24 Вольт постоянного напряжения ввода.
