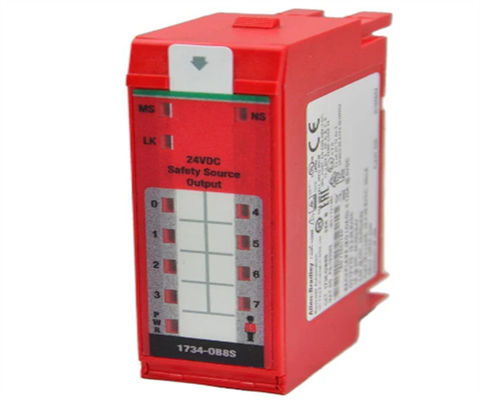

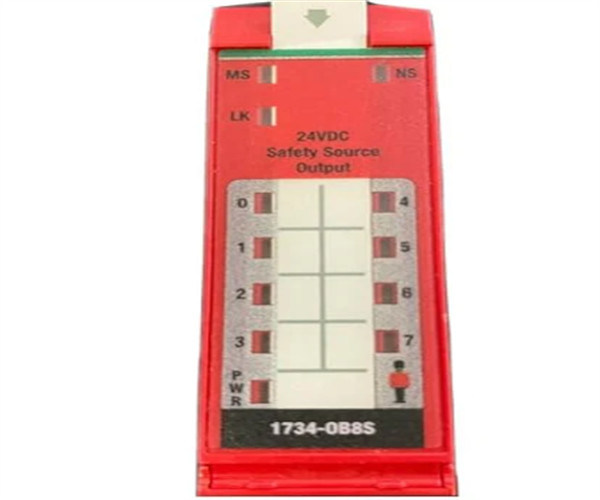

1734-OB8S Allen-Bradley POINT I/O 8-канальный выходный модуль безопасности

Описание 1734-OB8S

Модуль вывода безопасности Allen-Bradley 1734-OB8S POINT имеет выводы твердого состояния и поставляется в 2 серии (A и B). Он имеет двойной канал, который будет контролировать любую избыточность с использованием 2 выходных сигналов.Серия Allen-Bradley 1734-OB8S имеет восемь (8) выходных источников тока на модульВыход 1734-OB8S имеет выходной ток 1A на канал. Его ширина импульса составляет 475 микро/с с периодом импульса 575 миллисекунд. У него максимальный лимит емкости поля на вывод 950 нФ.Его падение напряжения достигает 01734-OB8S имеет детектор короткого замыкания с категорией короткого, высокого, низкого и перекрестного обнаружения ошибок.Короткое замыкание защищено электронно и его выход может агрегировать ток 8A.

Время реакции 1734-OB8S ≈ до 6,2 миллисекунд, а ток точечной шины достигает 190 мА. Его расход мощности составляет 4,5 Ватта максимум и 3,02 Ватта типично.Он имеет тепловое рассеивание 15Его изоляционное напряжение составляет 50 вольт непрерывно с базовой изоляцией между стороной поля и системой. Нет изоляции между отдельными каналами.1734-OB8S был протестирован при 707 вольт DC в течение 60 секундУ него есть рабочее напряжение питания силовой шины номиналом 24 вольт постоянного тока и диапазон напряжения от 19,2 до 28,8 вольт постоянного тока. Когда нет нагрузки, он имеет ток силовой шины 75 мА.Он поставляется с различными индикаторными огнями1734-OB8S имеет категорию проводки из 2-х портов сигнала.Размер проводки и крутящий момент терминального блока могут быть определены только установленным терминальным блоком1734-OB8S имеет размеры 77 х 25 х 55 миллиметров.

Для обеих серий Ален-Брэдли 1734-OB8S,рабочая температура -20-55 градусов по Цельсию и температура хранения -40-85 градусов по ЦельсиюУ него относительная влажность от 5 до 95% неконденсирующая, вибрация 5 Г при 500 Герц, рабочий удар 30 Г и рабочий удар 50 Г. Он отвечает следующим требованиям:Категория 4. Этот модуль безопасности совместим с GuardLogix, Compact GuardLogix и SmartGuard контроллерами.инструмент программирования GuardLogix и приложение Logix Designer лучше всего при настройке 1734-OB8S POINT Safety Output Module1734-OB8S - это модуль Аллена-Брэдли, который принадлежит модулю безопасности POINT Guard IO.Этот модуль имеет выходные устройства твердого состояния, способные работать в режиме одноканального или двухканального управления..

В режиме одноканального управления используется один выходный сигнал для управления. the module is qualified for use in applications that require Safety Category 2 and rated up to including performance Level d / SIL CL2 when the Point Mode configuration of the channels are configured for Safety Pulse TestРежим 1734-OB8S с одним каналом одобрен для использования в безопасных приложениях с временем безопасности процесса не менее 600 мс.Он также может использоваться в приложениях с скоростью потребления не более 1 потребления в минуту..

The Dual-Channel Channel mode uses both output channels which enables redundant control for use in applications that require Safety Category of 3 and 4 and rated up to including performance Level e / SIL CL3 when the Point Mode configuration of the channels are configured for Safety Pulse Test.

Выходы безопасности 1734-OB8S могут быть проверены импульсом для обнаружения коротких цепей в полевой проводке.

Когда модуль обнаруживает неисправность, выходы выключаются и остаются выключенными до тех пор, пока модуль не восстановится от обнаруженного неисправности.Причина ошибки должна быть устранена, прикажите выходу безопасности переключиться на безопасное состояние или позволить времени выхода-ошибки истечь.

Технические спецификации для 1734-OB8S
