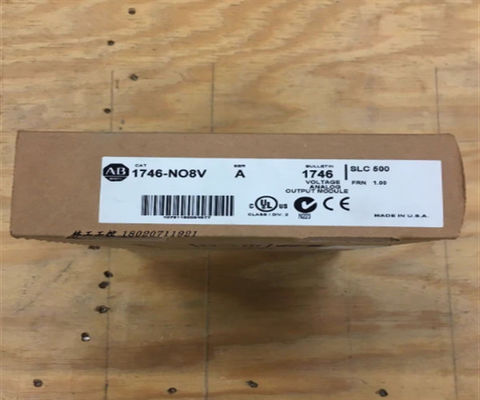

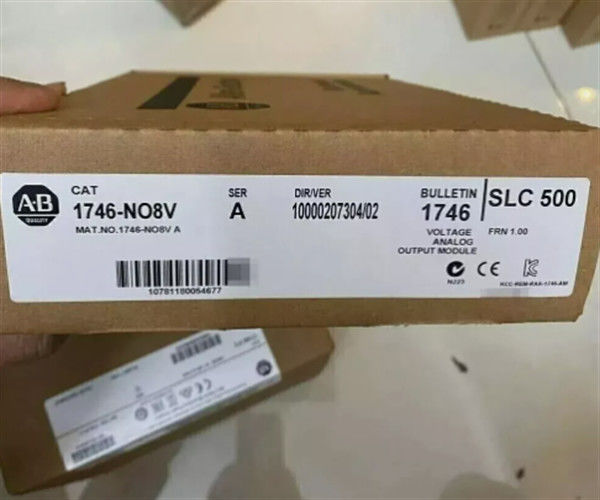

1746-NO8V Аллен-Брэдли 1746 Аналоговый выходный модуль Части номер 1746-NO8V Температура -20...55 °C -4...131 °F

Описание 1746-NO8V

Allen-Bradley 1746-NO8V - аналоговый выходный модуль, совместимый для использования с контроллерами SLC 500.Этот модуль идеально используется для управления модулирующими устройствами, такими как клапаны, амортизаторы, приводы переменной частоты (VFD), лоуверы и другие устройства, работающие с аналоговыми сигналами.

1746-NO8V имеет восемь (8) выходных каналов с разрешением 16 бит или 320 мкВ/счет.767 и поставляется с встроенной сетью лестницы R-2R в качестве метода конвертации из цифрового в аналоговый (DAC)Он имеет выходный ответ на шаг 1 мс или от 0 до 95% полной шкалы с временем обновления отдельного канала 5 мс для обновления всех 8 каналов для класса 1 и 10 мс для обновления всех 8 каналов для класса 2.

1746-NO8V имеет общую точность 0,1% от полной шкалы при 25 °C и 0,2% от полной шкалы при 60 °C с максимальной общей точностью дрейфа ±33 ppm/°C от полной шкалы.Имеет диапазон нагрузки 1K Ом и более и нагрузочный ток 10 мА (максимум).

Специфические номинальные выходные напряжения 1746-NO8V составляют -10 до +10VDC; -10.25 до +10.25VDC; 0 до 10VDC; 0 до 5VDC и 1 до 5VDC. Конвертированные аналоговые данные,Для каждого канала могут быть настроены инженерные единицы Scaled., масштабируется для PID, пропорционального счета, формата 1746-NO4 и пользовательской шкалы, в то время как Факультативные параметры данных выхода - это пределы шкалы, установленные пользователем, пределы зажима выхода, пределы сигнализации выхода,Скорость/ограничение на пандусе, предварительно установленное значение неисправности, выходное поведение при условии неисправности (перезагрузка, задержка, предварительное установление), блокировка сигнализации и блокировка сигнализации с перезагрузкой.

1746-NO8V имеет общую мощность 5,6 Вт и опциональный источник питания постоянного тока с номинальной мощностью 24 Вт постоянного тока.25В постоянного тока и использует цифрово-аналоговый преобразователь лестницы R-2R с разрешением канала 16 бит (320μV/счет)1746-NO8V имеет время ответа на выходной шаг 1 мс и использует приблизительно 5 мс для обновления сигналов на всех 8 каналах.Диапазон нагрузки на выходах 1746-NO8V®s может превышать 1KΩ и максимальный ток нагрузки на выходах составляет 10mA. 1746-NO8V имеет выходную импеданс менее 1 ‰ и 2,5% (± 10,25V) сверх диапазона возможности. Он предлагает общую точность выхода 0,2% с точностью дрейфа ± 33 ppm/°C и ошибкой прироста 0.15% с ошибкой дрейфа OFFSET ±0.53 ЛСБ/°С. The 1746-NO8V offers circuit isolation between the field wiring and the backplane to protect the chassis and the processor is tested at 500V DC and uses LED lights to indicate the module and channel statusОн имеет рабочий температурный диапазон 0-60 °C при относительной влажности 5-95% и имеет сертификат CUL и CE для использования в опасных местах класса I, дивизиона 2.1746-NO8V имеет эксплуатационный ударный рейтинг 30G и вибрации 5G на 10-500Hz.

Allen-Bradley 1746-NO8V - это аналоговый выходный модуль SLC 500. Этот модуль имеет восемь (8) одноконтурных аналоговых выходной каналов, который обеспечивает диапазон выходного напряжения ±10.25V dc.Разрешение 320 мкВ/счет с общей точностью 00,1% от полной шкалы при 25°C и 0,2% от полной шкалы при 60°C.
