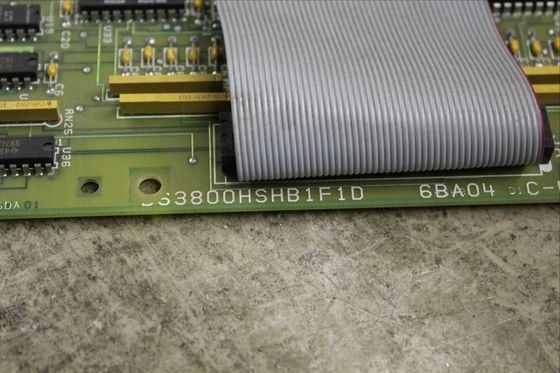

General Electric DS3800HSHB вспомогательная интерфейсная панель для промышленных применений

Описание продукта:DS3800HSHB

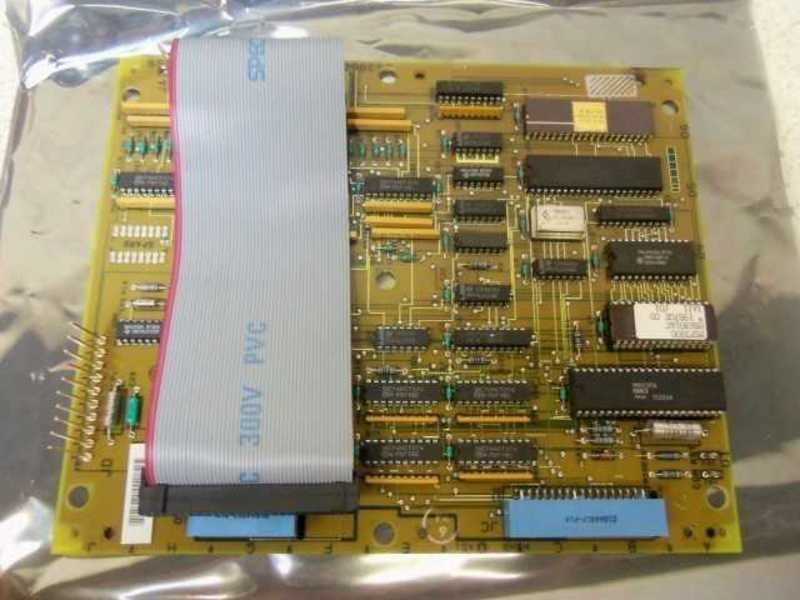

• Расположение компонентов: Плата заполнена множеством электронных компонентов, которые тщательно организованы и распределены по ее поверхности. В DS3800HSHB имеется тридцать одна интегральная схема (ИС). Эти микросхемы представляют собой сложные микроэлектронные устройства, содержащие несколько транзисторов, резисторов и других элементов в одном корпусе. Каждая микросхема выполняет определенные функции в общей работе платы, такие как обработка сигналов, логическое управление или хранение данных, в зависимости от ее конструкции и предполагаемого использования в системе.
• Резисторные сети: На плате можно найти двадцать пять резисторных сетей. Сеть резисторов представляет собой совокупность нескольких отдельных резисторов, соединенных вместе в определенной конфигурации. Эти сети часто используются для обеспечения точных и стабильных значений сопротивления для различных электрических цепей на плате. Например, их можно использовать для установки уровней напряжения, ограничения тока или создания делителей напряжения для целей формирования сигнала. Общее сопротивление каждой цепи эквивалентно указанному эквивалентному значению сопротивления, которое тщательно калибруется для конкретных функций, которые она поддерживает в схеме DS3800HSHB.
• Конденсаторы: На плате используются конденсаторы разных типов. По плате стратегически распределены небольшие желтые и серебряные конденсаторы. Конденсаторы играют важную роль в электрических цепях DS3800HSHB. Они могут накапливать электрическую энергию, сглаживать колебания напряжения, действуя как фильтры в цепях электропитания, а также помогают связывать или развязывать сигналы между различными частями цепи. Например, в блоке питания конденсаторы используются для уменьшения пульсаций напряжения и обеспечения более стабильного постоянного напряжения для работы других компонентов на плате.
• Порты разъема: На DS3800HSHB имеются два синих порта с маркировкой 218A4807-P12 и 218A4807-P14. Эти разъемы предназначены для установления электрических соединений с другими компонентами или подсистемами более крупной системы Speedtronic Mark IV. Они имеют специальную конфигурацию контактов и предназначены для обеспечения надежной передачи питания, сигналов управления и данных между DS3800HSHB и другими связанными платами, датчиками или исполнительными механизмами. Через эти разъемы плата может получать входные сигналы, связанные с параметрами турбины, такими как температура, давление и скорость, а также отправлять управляющие сигналы для регулирования работы турбины.
• Дополнительные возможности: на доске есть пустое место, отмеченное как «запасное». Эта область обеспечивает возможность подключения дополнительных компонентов при необходимости, возможно, для настройки или модернизации, чтобы адаптировать плату к конкретным требованиям приложения или для решения конкретных проблем, которые могут возникнуть во время работы системы. На правом краю платы имеется перемычка. Эту перемычку могут настроить пользователи или технические специалисты для изменения определенных функций или настроек платы. Например, его можно использовать для изменения режима работы платы, включения или отключения определенных функций или настройки ее для различных типов моделей турбин или условий эксплуатации.

Функциональные возможности

• Управление и мониторинг турбин: Являясь неотъемлемой частью системы Speedtronic Mark IV, основная функция DS3800HSHB заключается в управлении и мониторинге турбин. В случае паровых турбин он может управлять такими важными параметрами, как скорость вращения вала турбины. Получая сигналы скорости от датчиков, подключенных к турбине, плата может сравнивать фактическую скорость с желаемой уставкой и при необходимости вносить коррективы. Например, если турбина работает слишком быстро или слишком медленно, она может посылать управляющие сигналы на впускные клапаны пара, чтобы регулировать поток пара, поступающего в турбину, тем самым возвращая скорость в приемлемый рабочий диапазон.

• Системная интеграция и совместимость: DS3800HSHB предназначен для бесперебойной работы с другими компонентами системы Speedtronic Mark IV. Он может взаимодействовать с другими панелями управления, модулями ввода/вывода и взаимодействовать с различными датчиками и исполнительными механизмами, используемыми в управлении турбиной. Такая совместимость гарантирует, что вся система управления турбиной функционирует как единое целое. Например, он может обмениваться данными с модулем мониторинга вибрации, чтобы включить информацию о вибрации в общую стратегию оценки и контроля состояния турбины. Он также взаимодействует с устройствами человеко-машинного интерфейса (HMI), позволяя операторам контролировать параметры турбины и выдавать команды управления из центральной диспетчерской.

Эксплуатационные и экологические аспекты

• Требования к питанию: Плата работает в определенных параметрах электропитания. Обычно требуется стабильный источник постоянного тока с определенным диапазоном напряжения. Энергопотребление DS3800HSHB оптимизировано для обеспечения эффективной работы при минимальном выделении тепла. Адекватное электропитание имеет решающее значение для поддержания правильного функционирования всех его внутренних компонентов и обеспечения точного выполнения задач управления и мониторинга.
• Экологическая толерантность: DS3800HSHB спроектирован так, чтобы выдерживать условия окружающей среды, обычно встречающиеся в промышленных условиях, где установлены турбины. Он может работать в определенном температурном диапазоне, обычно предназначенном для обработки как тепла, выделяемого самой турбиной, так и колебаний температуры окружающей среды в таких местах, как электростанции или промышленные объекты. Он также обладает определенной степенью устойчивости к влажности, пыли и другим загрязнениям, которые могут присутствовать в этих средах. Однако в чрезвычайно суровых условиях могут потребоваться дополнительные защитные меры для обеспечения его долгосрочной надежности и производительности.

Обслуживание и поддержка

• Ремонтные услуги: Профессиональные ремонтные компании, такие как Axe Control, предлагают услуги по ремонту DS3800HSHB. Типичный цикл ремонта составляет от 1 до 2 недель, что позволяет обеспечить разумное время выполнения большинства задач по техническому обслуживанию. В срочных ситуациях, когда минимизация времени простоя имеет решающее значение, могут быть предоставлены услуги ускоренного ремонта со временем выполнения работ от 48 до 72 часов. Эти услуги по ремонту включают в себя комплексную проверку платы для выявления неисправных компонентов, замену любых неисправных деталей и тщательное тестирование, чтобы гарантировать восстановление платы до оптимального рабочего состояния.
• Гарантия: После ремонта на плату обычно распространяется гарантия 3 года. Этот гарантийный период дает пользователям гарантию того, что отремонтированная плата будет работать должным образом, и дает им возможность обратиться в случае возникновения каких-либо проблем в течение указанного периода. Это отражает надежность процесса ремонта и уверенность поставщиков услуг в качестве своей работы.

Особенности:DS3800HSHB

• Точный мониторинг параметров:
  • Многопараметрическое зондирование: Плата способна контролировать несколько критических параметров, связанных с работой турбины. Он может обрабатывать сигналы датчиков, измеряющих такие параметры, как скорость вращения турбины, температура в различных местах внутри турбины (включая лопатки, вход и выпуск), давление в различных секциях турбинной системы и уровни вибрации. Эта возможность комплексного мониторинга позволяет получить целостное представление о состоянии и работе турбины, что позволяет раннее обнаружение потенциальных проблем и своевременное вмешательство.
  • Высокая точность: DS3800HSHB обеспечивает высокую точность обработки входящих сигналов от этих датчиков. Благодаря тщательно разработанной схеме и интеграции компонентов он может точно измерять и интерпретировать даже небольшие изменения сигналов датчиков. Например, при мониторинге температуры он может обнаруживать изменения температуры в очень узких пределах, что имеет решающее значение для выявления тонких изменений в рабочих условиях турбины, которые могут привести к проблемам, если их оставить незамеченными.
• Сложные возможности управления:
  • Управление скоростью турбины: Одной из ключевых функций является возможность управления скоростью вращения турбины. Он получает сигналы скорости в реальном времени от соответствующих датчиков и сравнивает их с заданными заданными значениями скорости. На основе этого сравнения он может генерировать точные управляющие сигналы для регулировки потока пара или топлива (в зависимости от того, паровая это или газовая турбина) для поддержания желаемой скорости. Это обеспечивает стабильную работу турбины при различных условиях нагрузки и помогает синхронизировать ее с электросетью при выработке электроэнергии.
  • Оптимизация сжигания и процессов: Для газовых турбин это играет жизненно важную роль в оптимизации процесса сгорания. Контролируя такие параметры, как расход топлива, воздухозаборник и температура сгорания, он может выполнять точную настройку для обеспечения эффективного сгорания топлива. Это не только максимизирует выходную мощность, но также повышает топливную экономичность и снижает выбросы. В паровых турбинах он может регулировать подачу пара и другие связанные процессы для оптимизации общей эффективности преобразования энергии.

• Функции интеграции и совместимости

• Бесшовная системная интеграция:
  • Совместимость с компонентами Mark IV: DS3800HSHB предназначен для полной интеграции с другими компонентами системы GE Speedtronic Mark IV. Он может эффективно взаимодействовать с другими панелями управления, модулями ввода-вывода и различными типами датчиков и исполнительных механизмов, используемых в системе управления турбиной. Эта совместимость гарантирует, что вся система управления турбиной работает как единый и скоординированный объект, обеспечивая плавный обмен данными и совместные действия по управлению.
  • Взаимодействие с внешними системами: Он также имеет потенциал для взаимодействия с внешними системами, такими как системы диспетчерского управления и сбора данных (SCADA) или общезаводские сети автоматизации. Это позволяет операторам контролировать и управлять работой турбин из централизованного диспетчерского пункта и включать данные о турбине в более широкие стратегии управления и оптимизации электростанции. Например, он может предоставлять данные о производительности турбины в режиме реального времени в систему SCADA, которую затем можно использовать для общего анализа производительности электростанции и принятия решений.

• Характеристики оборудования и компонентов

• Разнообразие компонентов:
  • Интегральные схемы: Плата содержит тридцать одну интегральную схему (ИС), каждая из которых содержит несколько электронных элементов в одном корпусе. Эти микросхемы выполняют множество функций, включая обработку сигналов, логические операции и хранение данных. Они предназначены для совместной работы при выполнении сложных задач, необходимых для управления и мониторинга турбины, обеспечивая необходимую вычислительную мощность и возможности обработки сигналов.
  • Резисторные сети: Благодаря двадцати пяти резисторным цепям на плате он может точно устанавливать электрические параметры в различных цепях. Эти резисторные сети используются для таких функций, как создание делителей напряжения, установка пределов тока и регулировка уровней сигнала. Они способствуют точности формирования сигнала и гарантируют, что электрические сигналы внутри платы находятся в соответствующих диапазонах для правильной обработки и управления.
  • Конденсаторы: Наличие различных конденсаторов на плате служит нескольким целям. Они помогают сглаживать колебания напряжения в цепях питания, обеспечивая стабильное питание компонентов. Кроме того, они играют роль в фильтрации электрических помех из входных и выходных сигналов, повышая качество сигнала и надежность управляющих воздействий на основе этих сигналов.
• Настраиваемый дизайн:
  • Перемычка: DS3800HSHB имеет перемычку на правом краю. Эта перемычка позволяет легко настроить определенные функции или настройки на плате. Операторы или технические специалисты могут настроить перемычку для изменения таких аспектов, как режим работы платы, включения или отключения определенных функций или адаптации ее к различным моделям турбин или конкретным условиям эксплуатации. Такая гибкость позволяет настраивать поведение платы без необходимости внесения значительных изменений в аппаратное обеспечение.
  • Область запасных компонентов: на доске есть пустое место, отмеченное как «запасное». Эта область предоставляет возможность добавления дополнительных компонентов при необходимости. Его можно использовать для модернизации, настройки или для удовлетворения конкретных требований, возникающих во время эксплуатации турбинной системы. Например, если необходимо интегрировать новый тип датчика или для определенной функции требуется дополнительная схема, для таких целей можно использовать запасную область.

• Функции диагностики и мониторинга

• Обнаружение ошибок и отчетность:
  • Внутренний мониторинг: Плата имеет встроенные диагностические возможности для постоянного мониторинга собственных внутренних цепей и сигналов, которые она обрабатывает. Он может обнаруживать такие ошибки, как аномальные уровни сигнала (слишком высокие или слишком низкие), неправильные показания датчиков или проблемы с внутренними компонентами, такие как неисправные микросхемы или поврежденные резисторы. Такой упреждающий самоконтроль помогает выявить потенциальные проблемы на ранней стадии, снижая риск неожиданных отказов турбины.
  • Отчеты об ошибках: При обнаружении ошибки DS3800HSHB может генерировать отчеты об ошибках, содержащие подробную информацию о характере проблемы. Эти отчеты могут быть переданы на консоль оператора или в систему технического обслуживания с указанием того, какой параметр затронут, конкретное место или компонент, где была обнаружена проблема, а также любые соответствующие сведения об условиях возникновения ошибки. Это позволяет обслуживающему персоналу быстро диагностировать и устранить проблему, сводя к минимуму время простоя.
• Световые индикаторы (если применимо): Некоторые версии платы могут иметь световые индикаторы, визуально указывающие ее рабочее состояние. Например, могут быть световые индикаторы, указывающие состояние включения, наличие ошибок или предупреждений или активность определенных цепей, связанных с ключевыми параметрами турбины. Эти визуальные индикаторы позволяют операторам быстро оценить состояние платы и принять соответствующие меры при обнаружении каких-либо проблем.

• Особенности адаптации к окружающей среде

• Допуск температуры и влажности:
  • Широкий температурный диапазон: DS3800HSHB предназначен для работы в определенном температурном диапазоне, который обычно соответствует условиям, характерным для промышленных турбин. Он может выдерживать как тепло, выделяемое самой турбиной, так и колебания температуры окружающей среды на электростанциях или промышленных объектах. Широкий температурный допуск гарантирует, что его производительность останется стабильной и надежной в любое время года и в различных условиях эксплуатации.
  • Устойчивость к влажности: Он также обладает определенной степенью устойчивости к влажности, что важно, поскольку во многих промышленных условиях уровень влажности может быть относительно высоким из-за таких процессов, как образование пара или факторов окружающей среды. Конструкция платы и выбор компонентов помогают предотвратить такие проблемы, как короткое замыкание или коррозия, вызванные влажностью, что позволяет ей правильно функционировать в таких условиях.
• Надежность в промышленных условиях: Плата сконструирована так, чтобы выдерживать механические вибрации, пыль и другие загрязнения, которые часто встречаются в промышленных условиях, где расположены турбины. Его физическая конструкция и комплектация компонентов разработаны таким образом, чтобы противостоять этим испытаниям без значительного снижения производительности, обеспечивая долгосрочную надежность и долговечность.

• Функции обслуживания и поддержки

• Легко ремонтируется:
  • Стандартизированные ремонтные услуги: Для DS3800HSHB доступны специализированные услуги по ремонту, причем такие компании, как Axe Control, предлагают решения по ремонту. Типичный цикл ремонта от 1 до 2 недель относительно удобен для текущего технического обслуживания, а в неотложных ситуациях могут быть предоставлены услуги ускоренного ремонта со сроком выполнения 48–72 часа. Доступность ремонтных услуг гарантирует, что в случае выхода из строя компонентов плата может быть быстро восстановлена ​​до рабочего состояния, сводя к минимуму влияние на работу турбины.
  • Гарантия: После ремонта на плату обычно распространяется гарантия 3 года. Этот гарантийный срок дает пользователям уверенность в качестве отремонтированной платы и обеспечивает защиту от любых потенциальных проблем, которые могут возникнуть в течение указанного периода. Это отражает надежность процесса ремонта и стремление поставщиков услуг обеспечить удовлетворенность клиентов.

Технические параметры:DS3800HSHB

• Источник питания:
  • Напряжение: Работает в определенном диапазоне напряжения постоянного тока, обычно в узком диапазоне допусков, чтобы обеспечить стабильную работу. Хотя точное напряжение может варьироваться в зависимости от конкретной конфигурации и применения в системе Speedtronic Mark IV, обычно оно соответствует общепринятым промышленным стандартам напряжения постоянного тока. Например, он может быть рассчитан на работу с номинальным напряжением около 24 В постоянного тока с допустимым отклонением ±10 % (т. е. от 21,6 В до 26,4 В).
  • Потребляемая мощность: Энергопотребление платы оптимизировано, чтобы сбалансировать ее функциональность и энергоэффективность. В среднем его энергопотребление может составлять несколько ватт, в зависимости от нагрузки и конкретных функций, которые он выполняет в любой момент времени. Такое относительно низкое энергопотребление помогает свести к минимуму выделение тепла, что полезно для поддержания его надежности и работы в заданных температурных пределах.

Параметры обработки сигналов

• Входные сигналы:
  • Аналоговые входы: Плата способна принимать несколько аналоговых входных сигналов от различных датчиков, используемых для мониторинга турбины. К ним могут относиться датчики температуры (например, термопары или термометры сопротивления (RTD) с диапазонами выходного напряжения или тока, типичными для промышленного измерения температуры. Например, он может обрабатывать сигналы датчиков температуры в диапазоне 0–10 В для определенных типов систем измерения температуры на основе RTD. Он также может принимать сигналы датчиков давления, обычно в диапазонах напряжения или тока в зависимости от типа датчика, например 0–5 В или 4–20 мА для обычных промышленных датчиков давления.
  • Цифровые входы: Помимо аналоговых входов, имеются возможности для цифровых входов. Эти цифровые входы могут получать сигналы от таких устройств, как концевые выключатели, датчики приближения или цифровые индикаторы состояния, связанные с работой турбины. Цифровые входные сигналы обычно совместимы со стандартными логическими уровнями TTL (транзистор-транзисторная логика) или CMOS (комплементарный металл-оксид-полупроводник) с уровнями напряжения в диапазоне 0–5 В для правильного распознавания и обработки внутренними схемами платы.
• Выходные сигналы:
  • Аналоговые выходы: DS3800HSHB может генерировать аналоговые выходные сигналы для управления приводами или другими компонентами турбинной системы. Например, он может выдавать сигналы напряжения в диапазоне от -10 В до +10 В или сигналы тока в диапазоне 0–20 мА для управления положением клапанов (таких как клапаны впуска пара в паровой турбине или клапаны управления подачей топлива в газовой турбине). ). Эти аналоговые выходные сигналы используются для точной настройки работы турбины на основе алгоритмов управления, реализованных на плате.
  • Цифровые выходы: Он также обеспечивает цифровые выходные сигналы для взаимодействия с реле, световыми индикаторами или другими цифровыми устройствами в системе. Цифровые выходные сигналы могут управлять внешними компонентами с соответствующими характеристиками по напряжению и току, обычно в пределах диапазона напряжения и тока, подходящих для стандартных приложений промышленного цифрового управления. Например, цифровые выходы могут обеспечивать подачу тока в несколько миллиампер высокого логического уровня для активации световых индикаторов или включения реле для управления электрическими цепями, связанными с турбиной.
• Разрешение и точность сигнала:
  • Аналого-цифровое (АЦП) преобразование: Для аналоговых входных сигналов плата, вероятно, имеет определенное разрешение аналого-цифрового преобразования. Например, он может иметь 12-битный или 16-битный аналого-цифровой преобразователь, который определяет, насколько точно он может оцифровывать входящие аналоговые сигналы. 16-битный преобразователь обеспечит более высокий уровень точности, позволяя различать меньшие изменения во входных сигналах. Что касается точности, он может достичь определенного процента полномасштабной точности, возможно, в диапазоне от ±0,1% до ±0,5% в зависимости от конструкции и калибровки, гарантируя, что цифровые значения, полученные в результате преобразования, точно соответствуют фактическим аналоговым. входные значения в пределах указанных диапазонов входного сигнала.
  • Цифро-аналоговое (Ц/А) преобразование: Для аналоговых выходных сигналов применяется аналогичный уровень разрешения и точности. Процесс цифро-аналогового преобразования предназначен для генерации аналоговых выходных сигналов с определенным уровнем точности. Разрешение может находиться в диапазоне от 10 до 16 бит, а точность — в пределах определенного допуска, чтобы гарантировать, что выходные аналоговые сигналы точно представляют предполагаемые значения управления, генерируемые алгоритмами внутреннего управления платы.

Параметры связи

• Внутренняя коммуникация: DS3800HSHB предназначен для связи с другими компонентами системы Speedtronic Mark IV. Вероятно, он использует собственный протокол связи, специфичный для систем управления турбинами GE, для эффективного обмена данными между различными платами, модулями и подсистемами. Эта внутренняя связь может осуществляться через выделенные коммуникационные шины или интерфейсы с определенной скоростью передачи данных и форматами сообщений, чтобы обеспечить плавную интеграцию и скоординированную работу в архитектуре управления турбиной.
• Внешняя коммуникация: Что касается внешней связи, он может взаимодействовать с внешними системами, такими как системы диспетчерского управления и сбора данных (SCADA) или общезаводские сети автоматизации. В зависимости от требований приложения он может поддерживать стандартные промышленные протоколы связи, такие как Modbus (варианты RTU или TCP/IP), Profibus или протоколы на основе Ethernet для отправки и получения данных во внешние системы управления и мониторинга и из них. Скорость связи для этих внешних соединений может варьироваться в зависимости от протокола и сетевой инфраструктуры, но обычно может варьироваться от нескольких килобит в секунду для последовательных протоколов, таких как Modbus RTU, до более высоких скоростей, таких как 10/100 Мбит/с, для соединений на основе Ethernet.

Экологические характеристики

• Рабочая температура: Плата спроектирована для работы в определенном температурном диапазоне, подходящем для условий эксплуатации промышленных турбин. Этот диапазон обычно варьируется от нижнего предела около -20°C до верхнего предела +70°C. Такой широкий температурный допуск позволяет ему надежно работать в различных местах: от холодных наружных электростанций в более холодном климате до жарких и влажных внутренних машинных залов, где тепло, выделяемое самой турбиной и окружающей средой, может повысить температуру.
• Относительная влажность: он может выдерживать уровни относительной влажности в диапазоне от 5% до 95% (без конденсации). Такой допуск по влажности гарантирует, что нормальный уровень влажности в воздухе не приведет к электрическим коротким замыканиям, коррозии компонентов или другим проблемам, которые могут повлиять на производительность или надежность платы. В промышленных условиях, где присутствует пар или существуют значительные колебания влажности из-за факторов окружающей среды или промышленных процессов, DS3800HSHB предназначен для продолжения правильной работы в этих пределах влажности.
• Механическая и вибрационная устойчивость: Плата выдерживает механические вибрации и удары, которые часто встречаются в промышленных условиях, где установлены турбины. Он имеет определенный уровень устойчивости к вибрации, который обычно определяется с точки зрения уровней ускорения и диапазонов частот, которые он может выдерживать без сбоев компонентов или ухудшения производительности. Например, он может выдерживать вибрации с амплитудой ускорения до определенного числа g (где g — ускорение свободного падения) в определенном диапазоне частот, охватывающем типичные частоты вибрации, генерируемые работой турбин и связанных с ними промышленных предприятий. оборудование.

Физические размеры и монтаж

• Размеры: Физический размер DS3800HSHB рассчитан на размещение в стандартных корпусах и монтажных стойках, используемых в системе Speedtronic Mark IV и шкафах управления промышленными турбинами. Она может иметь размеры, аналогичные другим печатным платам этой серии, например, длину от 10 до 20 дюймов, ширину от 5 до 10 дюймов и толщину примерно от 0,5 до 1 дюйма. Конкретные размеры могут варьироваться в зависимости от конкретной модели и любых конструктивных изменений, внесенных для конкретных применений.
• Монтаж: Он оснащен монтажными отверстиями или другими механическими элементами, позволяющими надежно прикрепить его к монтажным направляющим или шасси внутри шкафа управления. Конструкция крепления гарантирует, что плата будет прочно удерживаться на месте во время работы турбины, даже при воздействии вибраций и механических сил. Это устойчивое крепление необходимо для поддержания правильных электрических соединений и предотвращения любых нарушений его функциональности из-за перемещения или ослабления.

Приложения:DS3800HSHB

• Паротурбинные электростанции:
  • Производство электроэнергии при базовой нагрузке: На крупных паровых турбинных электростанциях, работающих на угле, атомной энергии или биомассе, которые работают в качестве генераторов базовой нагрузки, DS3800HSHB имеет решающее значение для поддержания стабильной и эффективной работы. Он непрерывно контролирует такие параметры, как давление пара на входе и выходе турбины, температуру пара и различных компонентов турбины (таких как ротор, корпус и лопатки), а также скорость вращения вала турбины. На основе этих измерений в реальном времени он контролирует подачу пара в турбину, регулируя положение паровых клапанов. Такое точное управление гарантирует, что турбина работает с оптимальной эффективностью, максимизируя выходную мощность и сводя к минимуму износ компонентов.
  • Отслеживание нагрузки и регулирование частоты: Являясь частью системы управления, DS3800HSHB позволяет паровой турбине реагировать на изменения спроса в сети. Когда электрическая нагрузка в сети увеличивается или уменьшается, плата соответствующим образом регулирует скорость турбины и выходную мощность. Например, в периоды пиковой нагрузки он может увеличить поток пара в турбину для увеличения выработки электроэнергии, а во время низкого спроса он может уменьшить поток пара для снижения мощности. Эта способность следовать за нагрузкой помогает поддерживать стабильность частоты сети и обеспечивать надежную подачу электроэнергии.
• Газотурбинные электростанции:
  • Электростанции комбинированного цикла: На электростанциях с комбинированным циклом, в которых газовые турбины сочетаются с паровыми турбинами для повышения эффективности, DS3800HSHB играет жизненно важную роль в работе газовой турбины. Он контролирует и контролирует такие параметры, как расход топлива, объем и температура всасываемого воздуха, температура сгорания и температура выхлопных газов. Оптимизируя эти параметры, он обеспечивает эффективное сгорание, максимизирует выходную мощность газовой турбины и снижает выбросы. Данные, собранные комиссией, также помогают координировать работу газовой турбины с последующей паровой турбиной в установке с комбинированным циклом, повышая общую эффективность установки.
  • Снижение пиковых нагрузок и аварийное производство электроэнергии: Газовые турбины часто используются для снижения пиковых нагрузок, когда они быстро включаются в работу в периоды высокого спроса на электроэнергию, чтобы дополнить энергоснабжение сети. DS3800HSHB обеспечивает быстрый запуск и надежную работу газовых турбин в таких ситуациях. Кроме того, в сценариях аварийного выработки электроэнергии, например, при сбоях в сети или отключении электроэнергии на критически важных объектах, таких как больницы или центры обработки данных, плата гарантирует, что газовая турбина сможет запуститься и обеспечить быструю и стабильную подачу электроэнергии.

Промышленные технологические установки

• НПЗ:
  • Турбинные насосы и компрессоры: На нефтеперерабатывающих заводах имеется множество насосов и компрессоров, которые приводятся в движение турбинами для перемещения таких жидкостей, как сырая нефть, продукты нефтепереработки и технологические газы. DS3800HSHB используется для управления этими турбинными машинами. Он контролирует такие параметры, как скорость турбины, температуру смазочного масла и давление в технологических линиях, подключенных к насосам или компрессорам. Управляя работой турбины, он гарантирует, что насосы и компрессоры работают с правильным расходом и давлением, что важно для поддержания плавного потока материалов в процессах нефтепереработки.
  • Оптимизация процесса: Способность платы контролировать множество параметров также способствует оптимизации процессов на нефтеперерабатывающих заводах. Например, анализируя взаимосвязь между производительностью турбины и эффективностью конкретного процесса нефтепереработки (например, дистилляции или каталитического крекинга), операторы могут вносить коррективы для повышения общей производительности завода и качества продукции.
• Химические заводы:
  • Кинетика реакций и управление процессом: В процессах химического производства, где точный контроль температуры, давления и расхода имеет решающее значение для химических реакций, DS3800HSHB используется для управления турбинами, приводящими в движение мешалки, смесители или циркуляционные насосы. Он контролирует и регулирует работу турбины на основе таких параметров, как температура внутри реакционных сосудов, скорость потока реагентов и давление в реакционной системе. Это помогает поддерживать идеальные условия для химических реакций, обеспечивать стабильное качество продукции и предотвращать угрозы безопасности, такие как избыточное давление или неконтролируемые реакции.
  • Энергетический менеджмент: Плата также помогает в управлении энергопотреблением на химических заводах. За счет оптимизации работы турбинного оборудования можно снизить энергопотребление. Например, он может регулировать выходную мощность турбины в зависимости от фактической потребности процесса, избегая ненужных потерь энергии и способствуя общей устойчивости и экономической эффективности станции.

Морские применения

• Корабль:
  • Паротурбинные двигательные установки: На некоторых крупных кораблях, особенно старых судах или судах специального назначения, таких как ледоколы, в качестве силовой установки используются паровые турбины. DS3800HSHB используется для управления и мониторинга судовых паровых турбин. Он управляет такими параметрами, как поток пара к турбине, скорость вращения карданного вала, а также температура и давление паровой системы. Это обеспечивает эффективную и надежную работу двигательной установки, позволяя кораблю сохранять заданную скорость и курс, минимизируя при этом расход топлива и износ компонентов турбины.
  • Газотурбинные двигательные установки: Газовые турбины все чаще используются на современных судах в качестве двигательной установки из-за их высокой удельной мощности и быстрого запуска. DS3800HSHB управляет газовыми турбинами на этих кораблях, отслеживая и регулируя поток топлива, воздухозаборник и параметры сгорания для оптимизации выходной мощности и обеспечения плавной работы. На военно-морских судах это имеет решающее значение как для нормального плавания, так и для высокопроизводительных маневров.
• Вспомогательная генерация электроэнергии: На кораблях турбины также используются для выработки вспомогательной энергии для бортовых систем, таких как освещение, вентиляция и электроника. DS3800HSHB используется для управления этими вспомогательными силовыми турбинами, обеспечивая стабильное электроснабжение независимо от условий эксплуатации судна. Он контролирует такие параметры, как скорость турбины, выходное напряжение и частота, чтобы поддерживать качество вырабатываемой электроэнергии и удовлетворять потребности в мощности различных корабельных систем.

Системы централизованного отопления и охлаждения

• Турбинные охладители и нагреватели: В системах централизованного теплоснабжения и охлаждения, в которых используются крупные турбины для привода чиллеров (для охлаждения) или нагревателей (для отопления), DS3800HSHB используется для управления работой этих турбин. Он контролирует температуру и расход нагревающей или охлаждающей среды (например, воды или пара), а также рабочие параметры турбины. На основе этих данных он регулирует выходную мощность турбины в соответствии с меняющимися потребностями района в отоплении или охлаждении, обеспечивая эффективное использование энергии и комфортные условия в помещении для пользователей системы.

Настройка: DS3800HSHB

• Настройка алгоритма управления:
  • Оптимизация для конкретной турбины: В зависимости от типа турбины (паровая или газовая) и ее конкретного применения алгоритмы управления, реализованные в DS3800HSHB, можно настраивать. Например, в паровой турбине, используемой для конкретного промышленного процесса с уникальными характеристиками нагрузки или температурными требованиями, можно разработать специальные алгоритмы для оптимизации стратегии подачи пара. Это может включать в себя корректировку последовательности открытия и закрытия клапана на основе обратной связи по температуре и давлению в реальном времени, чтобы максимизировать эффективность и одновременно обеспечить плавную работу в условиях изменяющейся нагрузки.

• Интеграция процессов: На промышленных предприятиях, где турбина является частью более крупного процесса, управляющее программное обеспечение можно настроить для интеграции с другими системами управления технологическим процессом. Например, на химическом заводе, где насос с турбинным приводом имеет решающее значение для конкретного реакционного процесса, алгоритмы управления DS3800HSHB можно связать с общей системой управления химическим процессом. Это позволяет осуществлять скоординированное управление, при котором работа турбины регулируется в зависимости от хода химической реакции, скорости потока реагентов и других параметров процесса, чтобы обеспечить оптимальную работу всей системы.
• Обнаружение и обработка ошибок: Программное обеспечение можно настроить для обнаружения и реагирования на определенные неисправности в индивидуальном порядке. Различные приложения могут иметь разные режимы сбоя или компоненты, которые более склонны к проблемам. В силовой установке морской паровой турбины, где рабочая среда сурова и уровень вибрации может повлиять на производительность, встроенное ПО можно запрограммировать для тщательного мониторинга датчиков вибрации, подключенных к DS3800HSHB. Если обнаружены аномальные вибрации, это может инициировать конкретные действия, такие как снижение нагрузки на турбину, оповещение экипажа судна подробной диагностической информацией и даже предложение возможных корректирующих мер, таких как проверка соосности вала турбины или состояния подшипников.

• Настройка протокола связи: Для интеграции с существующими промышленными системами управления, которые могут использовать другие протоколы связи, программное обеспечение DS3800HSHB можно обновить для поддержки дополнительных или специализированных протоколов. На нефтеперерабатывающем заводе, где устаревшие системы все еще используют старые протоколы последовательной связи для некоторых функций мониторинга и управления, встроенное ПО можно модифицировать, чтобы обеспечить беспрепятственный обмен данными с этими системами.

Настройка оборудования

• Настройка обработки входного сигнала:
  • Регулировка усиления и смещения: В зависимости от типов датчиков, используемых в конкретном приложении, обработку входного сигнала DS3800HSHB можно настроить. Некоторые датчики могут выдавать очень слабые аналоговые сигналы, которые необходимо усилить, чтобы они находились в оптимальном диапазоне для аналого-цифрового преобразования платы. Для усиления этих слабых сигналов можно добавить или интегрировать специальные схемы усиления. Кроме того, можно выполнить настройку смещения для учета любого смещения постоянного тока в сигналах датчиков, обеспечивая точную оцифровку. Например, в приложении прецизионного измерения температуры, где термопара имеет низкий диапазон выходного напряжения, близкий к минимальному уровню шума, можно настроить специальное усиление для доведения сигнала до уровня, с которым плата может точно справиться.
  • Настройка фильтрации: входные каналы платы можно настроить с помощью различных параметров фильтрации для удаления нежелательного шума или помех, специфичных для среды приложения. В промышленных условиях с большим количеством электрического оборудования, генерирующего электромагнитные помехи, можно разработать специальные фильтры для обнаружения и устранения определенных частот шума, которые могут повлиять на точность получаемых аналоговых сигналов. Например, если присутствуют значительные помехи от линии электропередачи частотой 50 или 60 Гц, к входным каналам можно добавить режекторные фильтры для подавления этих частот и улучшения качества сигнала.
• Расширение и адаптация ввода/вывода (I/O):
  • Расширение цифрового ввода/вывода: В зависимости от сложности промышленного процесса и необходимости взаимодействия с дополнительными цифровыми устройствами DS3800HSHB можно настроить с помощью расширения цифрового ввода-вывода. К плате можно добавить дополнительные цифровые входные и выходные каналы либо через внешние платы расширения, либо путем интеграции дополнительных схем. Это обеспечивает более комплексное управление и мониторинг, например, взаимодействие с цифровыми датчиками, реле или световыми индикаторами, которые являются частью общей промышленной системы. Например, в производственном процессе, где имеется несколько цифровых индикаторов состояния и аварийных выключателей, которые необходимо отслеживать и контролировать, можно реализовать расширение цифрового ввода-вывода для подключения этих устройств к плате.
  • Настройка аналогового выхода: В некоторых приложениях может оказаться полезным наличие возможностей аналогового вывода в дополнение к существующим аналоговым входам. К DS3800HSHB можно добавить пользовательские каналы аналогового вывода для генерации сигналов управления для приводов или других устройств, работа которых зависит от аналогового входа. Например, в системе управления технологическим процессом, где плата используется для контроля температуры и давления и на основе этих показаний ей необходимо контролировать положение клапана (для чего может потребоваться аналоговый сигнал напряжения или тока), специальные аналоговые выходные каналы. может быть сконфигурирован для подачи соответствующих сигналов управления.
• Настройка входной мощности: В промышленных условиях с нестандартными конфигурациями электропитания входную мощность DS3800HSHB можно адаптировать. Например, на морской нефтяной платформе, где электропитание подвержено значительным колебаниям напряжения и гармоническим искажениям из-за сложной электрической инфраструктуры, к плате можно добавить специальные модули формирования питания, такие как преобразователи постоянного тока или усовершенствованные регуляторы напряжения. Они гарантируют, что плата получает стабильное и необходимое питание, защищая ее от скачков напряжения и поддерживая ее надежную работу.

Настройка на основе экологических требований

• Настройка корпуса и защиты:
  • Адаптация к суровой окружающей среде: В промышленных условиях с особенно суровыми условиями, например, с высоким уровнем пыли, влажности, экстремальными температурами или химическим воздействием, физический корпус DS3800HSHB можно настроить по индивидуальному заказу. На электростанции в пустыне, где пыльные бури являются обычным явлением, корпус может быть спроектирован с улучшенными пылезащитными функциями, такими как воздушные фильтры и прокладки, чтобы поддерживать чистоту внутренних компонентов платы. Для защиты доски от абразивного воздействия частиц пыли можно наносить специальные покрытия.

• Настройка терморегулирования: В зависимости от температурных условий окружающей среды в промышленных условиях могут быть встроены индивидуальные решения по управлению температурным режимом. На объекте, расположенном в жарком климате, где плата может подвергаться воздействию высоких температур в течение длительного времени, в корпус можно интегрировать дополнительные радиаторы, охлаждающие вентиляторы или даже системы жидкостного охлаждения (если применимо), чтобы поддерживать оптимальное состояние устройства. диапазон рабочих температур.

Адаптация к конкретным отраслевым стандартам и правилам

• Соответствие требованиям:
  • Требования к атомной электростанции: На атомных электростанциях, где действуют чрезвычайно строгие стандарты безопасности и нормативные требования, DS3800HSHB можно настроить в соответствии с этими конкретными требованиями. Это может включать использование радиационно-стойких материалов и компонентов, прохождение специальных испытаний и процессов сертификации для обеспечения надежности в ядерных условиях, а также внедрение избыточных или отказоустойчивых функций для соответствия высоким требованиям безопасности отрасли.

• Аэрокосмические и авиационные стандарты: В аэрокосмической отрасли существуют особые правила, касающиеся устойчивости к вибрации, электромагнитной совместимости (ЭМС) и надежности из-за критического характера эксплуатации самолетов. DS3800HSHB можно настроить в соответствии с этими требованиями. Например, его может потребоваться модифицировать, чтобы он имел улучшенные функции виброизоляции и лучшую защиту от электромагнитных помех, чтобы обеспечить надежную работу во время полета.

Поддержка и услуги:DS3800HSHB

Наша служба технической поддержки готова помочь вам с любыми вопросами или проблемами, которые могут возникнуть у вас с другим продуктом. Мы предлагаем широкий спектр услуг, включая установку продукта, устранение неполадок и техническую поддержку. Наша команда обладает знаниями и опытом, и мы стремимся предоставить вам наилучшую поддержку и обслуживание.

Помимо технической поддержки, мы также предлагаем обучение и профессиональные услуги, которые помогут вам максимально эффективно использовать другие продукты. Наши эксперты могут провести индивидуальное обучение для вашей команды, а также консультационные услуги и услуги по внедрению, которые помогут вам оптимизировать использование вашего продукта.

Если у вас есть какие-либо вопросы или вам нужна помощь, пожалуйста, не стесняйтесь обращаться в нашу службу поддержки. Мы здесь, чтобы помочь вам добиться успеха с другим продуктом.
