Bailey Controls IMMFP01 infi90 Модуль интерфейса многофункционального процессора с типом канала DI

Bailey Controls IMMFP01 infi90 Модуль интерфейса многофункционального процессора

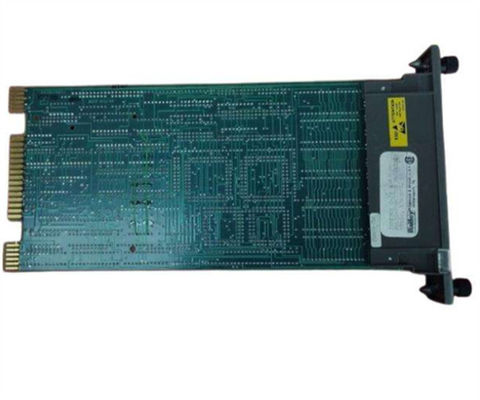

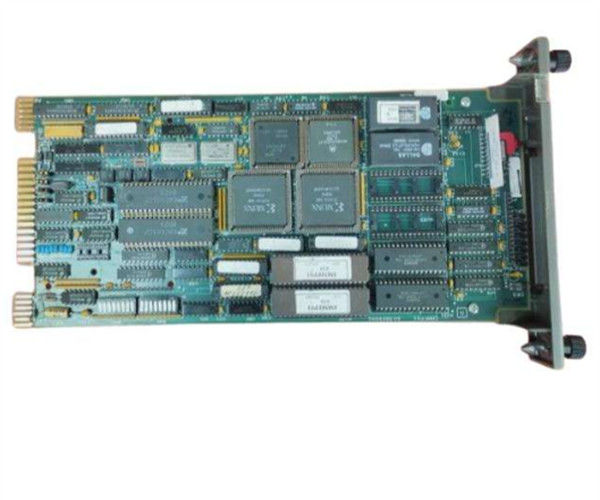

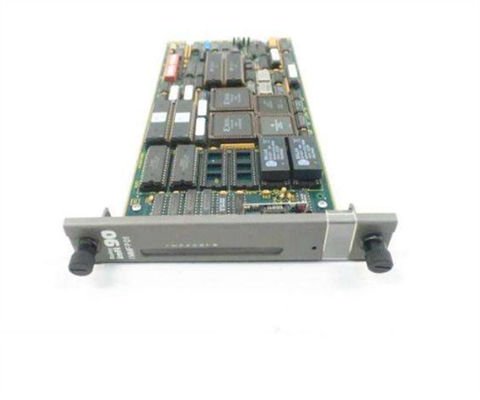

Описание IMMFP01

Модуль многофункционального процессора IMMFP01 представляет собой мощный самостоятельный контроллер для использования в сложных приложениях управления.Он имеет скорость обработки и возможности хранения, необходимые для передовых приложений управленияМодуль IMMFP01 представляет собой устройство, настраиваемое пользователем, которое принимает вход и выход процесса через различные аналоговые и цифровые модули ввода/вывода.
Настоящее руководство содержит информацию о том, как работает модуль IMMFP01 и как установить, настроить, использовать и устранить неполадки модуля.

Модуль многофункционального процессора IMMFP01 (MFP) является одним из основных элементов линейки модулей управления INFI 90®.batch и передовой контроллер, который обеспечивает мощные решения проблем управления процессомОн также занимается сбором данных и обработкой информации, обеспечивая подлинную одноранговую связь.Комплексный набор кодов функций, поддерживаемых этим модулем, обрабатывает даже самые сложные стратегии управленияСистема INFI 90 использует различные аналоговые и цифровые модули ввода/вывода для связи и управления процессом.Модуль многофункционального устройства взаимодействует с максимум 64 модулями В/В в любой комбинации (см. рисунок 1-1)..
В режиме выполнения модуль выполняет алгоритмы управления, постоянно проверяя на наличие ошибок.Когда обнаруживается ошибка, светодиоды передней панели отображают код ошибки, соответствующий типу обнаруженной ошибки. В режиме настройки можно редактировать существующие или добавлять новые алгоритмы управления.модуль МФП не выполняет алгоритмы управленияЕсли модуль MFP обнаруживает ошибку в режиме выполнения, он автоматически переходит в режим ошибки.
Ссылка на одномегабайтный процессор позволяет модулю MFP вмещать избыточные процессоры.Эта связь позволяет резервному модулю МФП ждать в режиме ожидания, пока основной модуль МФП выполняет алгоритмы управления. Если основной модуль многофункционального устройства выходит из строя по какой-либо причине, происходит беспроблемная передача управления в резервный модуль многофункционального устройства.

Архитектура энергоснабжения модульной энергосистемы Harmony II спроектирована таким образом, чтобы быть гибкой и легко адаптироваться к потребностям приложения.Когда два источника питания используются модульная система питания II может быть разделена на две секции с четырьмя слотами модуля питания на секциюЭта 2N-разделенная архитектура обеспечивает наивысший уровень доступности энергии.Каждый участок обеспечивает только 50 процентов нагрузки в нормальных условиях, но способен обеспечивать 100 процентов нагрузки в условиях отказаНизкое напряжение на 50% от мощности гарантирует длительный срок службы.
Когда для обеспечения надежной питательностью модульной энергосистемы II используется только один источник питания, две секции разделенной архитектуры связываются друг с другом, обеспечивая архитектуру питания N + x.Каждый модуль питания подается из одного источника и делится нагрузкой в равной степени

Спецификации из IMMFP01

• Микропроцессор:

  • 32-разрядный процессор (16-разрядный внешний шина)
  • Операционная скорость: 16 МГц

• Память:

  • Общая память:
    • 512 кбайт ROM
    • 256 кбайт ОЗУ
    • 64 кбайт NVRAM
  • Доступная память:
    • 163, 248 байтов оперативной памяти
    • 62,656 байтов NVRAM

• Требования к энергии:

  • +5 VDC @ 2 A (10 Вт обычно)

• Серийные порты:

  • два порта RS-232-C или
  • Один порт RS-485 и один порт RS-232-C
  • Скорость передачи данных: до 19,2 кБАУД

• Поддержка станции:

  • Шестьдесят четыре серийные станции мощностью 40 кБОД (IISAC01)
  • Восемь серийных станций мощностью 5 кБОД (NDCS03 или NDIS01)

Часто задаваемые вопросы

Вопрос: Каково торговое наименование продукта?

О: Торговая марка продукта - ABB.

Вопрос: Какой номер модели товара?

A: Номер модели товара:IIMPM01.

Вопрос: Где производится продукт?

A: Продукт изготовлен в FI.

Вопрос: Какие условия оплаты доступны?

О: Условия оплаты T/T, Western Union и PAYONEER.

Вопрос: Каково время доставки товара?

О: Время доставки продукта составляет 3-5 дней.
