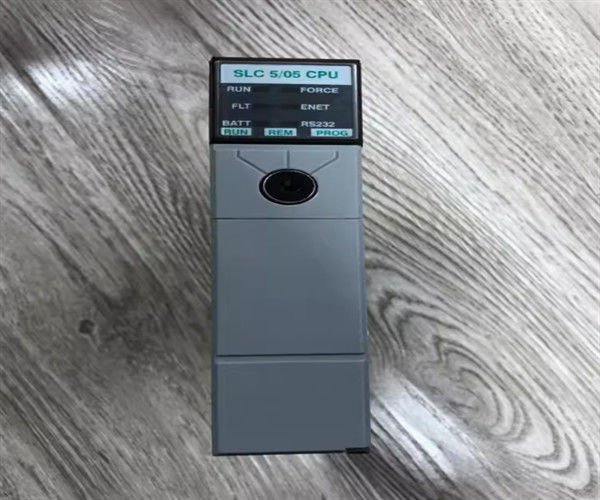

Allen Bradley 1747-L551 Процессорный модуль /B-C FRN 11 Ethernet Серия C 5/05 SLC500 16K

Описание 1747-L551

Процессор Allen-Bradley 1747-L551 интегрирован с программой памяти размером 16 КБ. Это высокопроизводительный контроллер, способный управлять до 4096 входных и выходных точек.Этот модуль поддерживает онлайн и оффлайн программирование, такие как редактирование во время выполнения. Allen-Bradley 1747-L551 имеет функции канала-канал, удаленного ввода/вывода и пропускания устройства DeviceNet. Этот модуль также имеет встроенные часы и календарь в реальном времени.Этот модуль поставляется с портом Ethernet для сетевого подключения и портом RS232 для одноранговой связи. Канал RS-232 поддерживает DF1 полный дуплекс, DF1 полудуплексный мастер и радиомодем DF1. Интегрированный порт Ethernet поддерживает встроенный канал 10/100 Base-T Ethernet для поддержки SNMP, BOOTP,Для программирования он включает в себя расширенные математические инструкции и различные дополнительные инструкции.Он также включает поддержку косвенного обращенияSLC 505 имеет типичное время сканирования программы на ключевое слово 0,9 миллисекунд и типичное время сканирования В/В 0,225 миллисекунд.

Этот модуль имеет диэлектрическое сопротивление 150 вольт переменного тока на основе стандартов UL 508, CSA C22.2 No 142. Рабочая вибрация 1747-L551 составляет 2,5G при 5 до 2000 герц.Вибрация без работы 5G от 5 до 2000 герц.Изоляция между коммуникационными схемами этого модуля составляет около 500 вольт постоянного тока. Изоляция между задней панелью и I / O этого модуля составляет 1500 вольт переменного тока.Перед установкой и демонтажем устройств ввода/выводаРабочая температура 1747-L551 составляет от 32 до 140 градусов по Фаренгейту,и температура хранения около -40 до 185 градусов по Фаренгейту. Allen-Bradley 1747-L551 имеет рабочий удар 30G (3 импульса, 11 миллисекунд). Нерабочий удар 50G (3 импульса, 11 миллисекунд). Относительная влажность от 5-95% неконденсирующая.Этот модуль имеет время сканирования обычно около 0.9 миллисекунд/К. Его светодиодный фонарь будет указывать на несколько различных ситуаций, в том числе, когда модуль работает, когда процессор испытывает сбой, когда аккумулятор исчерпан, принудительное ввод/вывод,или когда его порты Ethernet/RS-232 активны.

Этот процессор установлен исключительно в слоте Zero (0) шасси SLC 500.Он поддерживает удаленную реализацию ввода/вывода с использованием адаптера связи, установленного на шасси, где расположен процессорПоддерживаемые протоколы связи: Ethernet, Remote I/O (RIO), DH485 и Data Highway Plus (DH+).Следует уточнить, что технология удаленного ввода/вывода отличается от протокола удаленного ввода/вывода (RIO). Технология удаленного ввода/вывода или иногда называемая распределенным вводом/выводом - это технология, позволяющая устанавливать модули ввода и вывода вдали от процессора,через удаленное шасси с процессором, по-прежнему обрабатывающим удаленные модули как часть локального шассиУдаленный I/O или RIO - это протокол, разработанный компанией Allen-Bradley.

Этот процессор, similar to other processors is designed with the capability of being communicated to computer-based control systems such as Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA).

Процессорный модуль 1747-L551 - это процессорный модуль серии SLC 500 и SLC 5/05, разработанный компанией Allen-Bradley/Rockwell Automation.Его можно использовать с модулем памяти Аллен-Брэдли 1747-М13, который даст ему до 64K емкости резервной памяти.Модуль процессора 1747-L551 также имеет оперативную память CMOS, которая поддерживает резервную копию батареи.Модуль процессора 1747-L551 может поддерживать до 32 соединений одновременно.
