Описание 1756-CNB

1756-CNB - это мост Allen-Bradley ControlNet, который можно использовать для связи в сетях управления.1756-CNB использует стандартную или не избыточную конфигурациюЕсли приложение пользователя содержит от 40 до 80 логических разъемов на каждый модуль, то 1756-CNB является идеальным вариантом.Этот коммуникационный модуль Аллена-Брэдли дает превосходные скорости для промышленных проектов1756-CNB делает две вещи: controlling the I/O data—especially when it is used with the Logix5550 controllers for both scheduled and unscheduled data and bridging data that travels between ControlLogix backplanes as well as ControlNet Networks. Убедитесь, что информация о пути правильная, чтобы правильно маршрутизировать сообщения, которые он получает.

1756-CNB, который принадлежит серии ControlLogix, он потребляет ток 970 мА 5,1 вольт постоянного тока. Однако, если напряжение составляет 24 вольта постоянного тока, его ток составляет 1,7 мА.Скорость рассеивания энергии устройства оценивается в 5.14 Вт. 1756-CNB может поддерживать до 64 двунаправленных соединений, которые существуют с другими устройствами на базе ControlNet.в зависимости от конфигурации сетиНапример, если приложение требует больше соединений, будет целесообразно добавить еще один модуль 1756-CNB. Однако убедитесь, что это сделано на одном шасси и сети.Модуль также может использоваться с 20 другими буферами, предназначенными для несвязанных сообщений.Этот Аллен-Брэдли поставляется с двумя портами, один предназначен для ControlNet BNC и другой для ControlNet RJ45.4 БТУ в час и его ширина отверстия 1 миллиметрУстройство весит 0,57 фунта (0,26 килограмма) и поставляется с открытым корпусом.

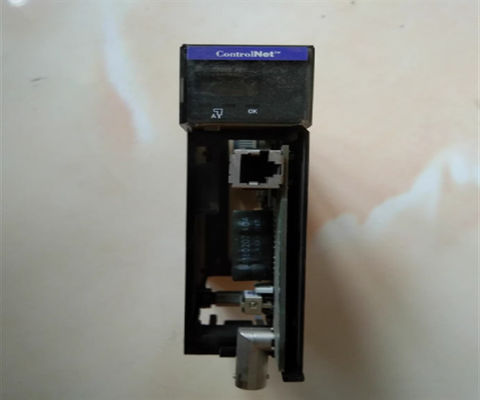

1756-CNB - это адаптер связи Аллена-Брэдли, который функционирует как мост ControlNet.Он оснащен интегрированным интерфейсом ControlNet, таким как один (1) разъем BNC для работы с не избыточными средствами массовой информации и один (1) NAP (RJ-45 8-прицепный с щитом).
