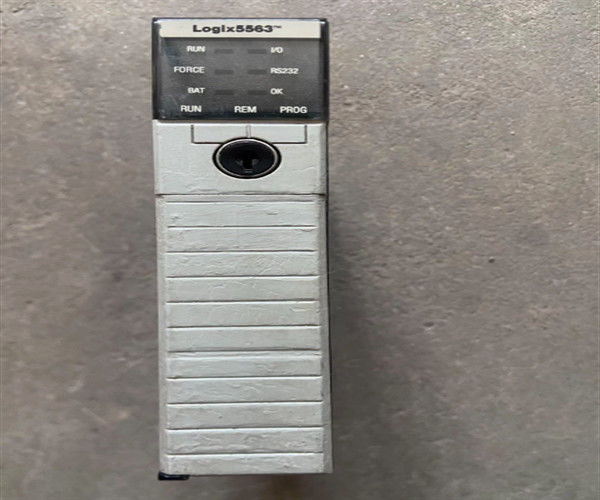

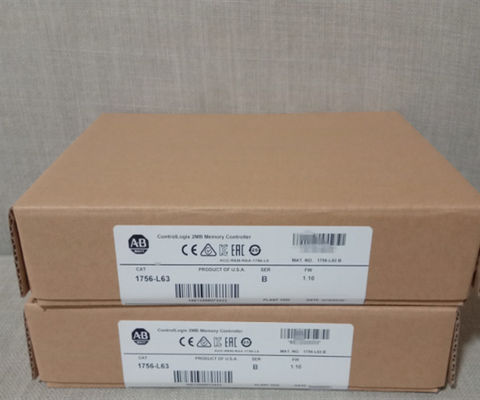

Описание 1756-L63/A

1756-L63 - программируемый контроллер автоматизации (PAC) от Allen-Bradley.Этот контроллер поставляется с серийным интерфейсом связи RS232 в качестве основного порта связи, однако этот контроллер поддерживает другие протоколы связи, такие как EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O,SynchLink и другие сторонние протоколы связи путем установки адаптеров связи Аллена-Брэдли и включения партнерских модулей.

1756-L63 - это контроллер на базе шасси. Он установлен на различных шасси ControlLogix, таких как 1756-A4, 1756-A7, 1756-A10, 1756-A13 и 1756-A17.Он также совместим для использования со стандартными и избыточными источниками питания, такими как 1756-PA50, 1756-PA72, 1756-PA75, 1756-PB50, 1756-PB72, 1756-PB75 или 1756-PA75R, 1756-PB75R, 1756-PSCA2, соответственно.Он поддерживает реализацию избыточности контроллера, а также интегрированного движения с использованием серийной системы связи в реальном времени (SERCOS), Аналоговые опции через вход кодера, вход LDT, вход SSI и движение по сети Ethernet I / P.

Этот контроллер поставляется с пользовательской памятью 8 МБ и памятью I / O в 478 КБ. Он может быть добавлен с хранилищем в нелетающей памяти только через 1784-CF128, который имеет размер памяти 128 МБ. Для интерфейса I / OЭтот контроллер поддерживает до 128Использует батарейную резервную память Random Access Memory (RAM) с номерами деталей батареи 1756-BA1, 1756-BATM,1756-BATA для контроллеров серии A и 1756-BA2 для контроллеров серии B.

Контроллер 1756-L63 имеет встроенный порт последовательной связи RS-132.Данные Highway PlusМодули серийных портов связи, которые поддерживает этот контроллер, это Modbus через логику, DH-485, DF1 радиомодем, ASCII,и полно/полудуплексные модули DF1Напряжение постоянной изоляции контроллера 1756-L63 составляет 30 вольт и имеет базовый тип изоляции.У него расход энергии 3Устройство имеет мощность 0,5 Вт и тепловое рассеивание 11,9 БТУ/час. Его ток при 5,1 Вт постоянного тока составляет 1200 мА и его ток при 24 Вт постоянного тока составляет 14 мА. Он имеет вибрацию 2 г при 10 до 500 Герц.Контроллер 1756-L63 имеет рабочий удар 30 г и нерабочий удар 50 гОн также имеет рабочий диапазон температуры от 0 до 60 градусов Цельсия и диапазон температуры от -40 до 85 градусов Цельсия.У него также максимальная температура воздуха около 60 градусов по Цельсию.

Allen-Bradley 1756-L63 представляет собой программируемый автоматический контроллер ControlLogix 5560.Он имеет 1 RS232 серийный порт и поддерживает интерфейс до 128,000 дискретных вводов и выводов и 4000 аналоговых вводов и выводов.
