Описание 1756-CN2R

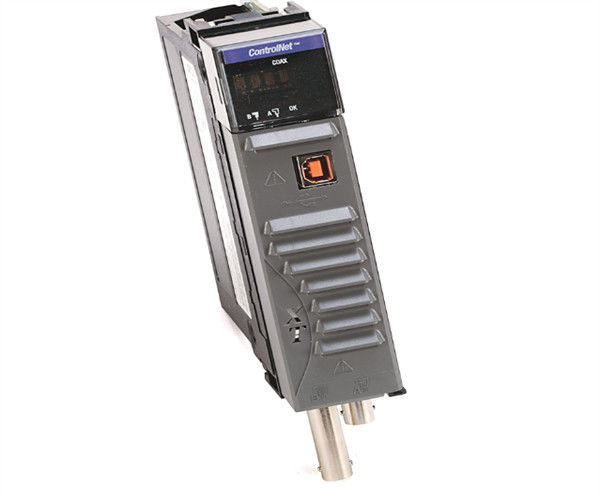

Allen-Bradley 1756-CN2R - это коммуникационный модуль ControlLogix, который является частью платформы контроллеров Logix.Этот модуль в основном используется для установления подключения в избыточной топологии сети ControlNet, поскольку он имеет два (2) порта BNC ControlNetЭтот модуль занимает одну часть корпуса и может быть установлен на любом доступном слоте стандартного корпуса, например 1756-A4, 1756-A7, 1756-A10, 1756-A13,1756-A17 и используется со стандартным питанием ControlLogix, особенно 1756-PA72/C, 1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B и избыточные источники питания, такие как 1756-PA75R, 1756-PB75R, 1756-PSCA2.Сеть ControlNet - это многоузловая коммуникационная сеть, использующая коаксиальную магистральную линию кабеля с узлами, соединяющимися на магистральной линии с помощью кабелей DropЭтот конкретный модуль использует 1786-RG6 Quad Shield RG6 Коаксиальный кабель для подключения к сети. До 5 Мбит/с скорость передачи поддерживается 1756-CN2R. Кроме двойных ControlNet портов,1756-CN2R также поставляется с одним (1) портом USB, который поддерживает скорость передачи 12 Мбит/с на полной скорости. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersОн также может быть предназначен для связи с устройствами интерфейса человека-машины (HMI) и системами контроля и сбора данных (SCADA).Он поддерживает до 128 соединений Logix и максимум 131 соединения связи.

The 1756-CN2R ControlNet Connections per Communication Module by Allen-Bradley is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functionsОн имеет избыточный тип конфигурации и общается со скоростью 5 Мбит / с по максимум 99 узлов. 1756-CN2R имеет максимум 128 соединений связи Logix.У него 1300 мА при 5.1В постоянного тока и один из 3mA при 24В постоянного тока и рассеивает 6,6W тепла при 22,5 BTU / ч. Он имеет 30V постоянного тока изоляционное напряжение с базовой изоляцией, проверенной при 500В в течение одной минуты между ControlNet и системой.1756-CN2R имеет двойной ControlNet BNC, ControlNet RJ45 и один порт USB 1.1 для подключения и связи с другими устройствами.Он поставляется в открытом корпусе и обозначается температурным кодом T4 IEC и кодом T4A North American Temperature.. Операционная температура 1756-CN2R колеблется от 0 до 60°C при относительной влажности 5-95% без конденсации,и он имеет операционную скорость удара 30G и максимальную вибрацию 2G на 10-500Hz.

Allen-Bradley 1756-CN2R - это коммуникационный модуль с платформы контроллера ControlLogix.Этот модуль имеет два (2) порта ControlNet BNC, поддерживающих скорость передачи 5 Мбит / с, и один (1) порт связи USB, поддерживающий скорость передачи данных 12 Мбит / с.. Этот модуль ControlNet поддерживает лишнюю топологию ControlNet. С помощью этого модуля можно установить до 128 соединений Logix.
