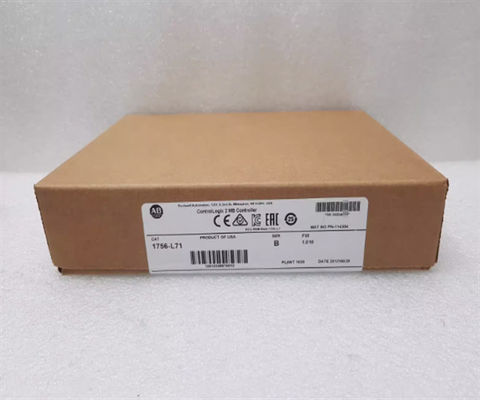

Описание 1756-L71

Allen-Bradley 1756-L71 - это программируемый автоматический контроллер ControlLogix.Он также имеет встроенный 4-значный алфавитно-цифровой дисплей для простого мониторинга времени выполнения и информации модуля и диагностики контроллераОн имеет открытый корпус и встроенный One (1) 2.0 полный скоростной порт USB доступен.Удаленный I/O Data Highway PlusОн также поставляется с 1 ГБ нелеткой памяти, но вы можете обновить его до 2 ГБ с 1784-SD2.Рекомендуется оставить SD-карту в контроллереКонтроллер 1756-L71 поставляется с тремя конденсаторными модулями хранения энергии, два из которых съемные.Контроллер 1756-L71 также имеет непрерывное изоляционное напряжение 30 вольт, максимальное рассеивание мощности 2,5 Вт и тепловое рассеивание 8,5 БТУ/час. Он имеет максимальный аналоговый В/В, цифровой В/В и общий В/В 4,000, 128,000, а также 128,000Он имеет рабочий диапазон температуры от 0 до 60 градусов по Цельсию и диапазон температуры хранения от -40 до 85 градусов по Цельсию.Максимальная температура окружающего воздуха составляет 60 градусов по Цельсию, а относительная влажность от 5% до 95%Контроллер имеет вибрацию 2G от 10 до 500 Герц, рабочий удар 30G и нерабочий удар 50G, который снижается до 45G при установке SD-карты.Другие контроллеры могут требовать от пользователя понимания первых регистров ПЛК, в частности байта и бита, чтобы начать обращаться к элементам программы.С 1756-L71, пользователю просто нужно вставить элемент программы и выбрать логический канал, где I / O физически проводятся.пользователь может найти необходимость переместить регистр в другой, чтобы начать преобразование и обработку только для получения аналоговых данныхЭтот контроллер просто требует от пользователя найти логический канал, где сигнал В/В физически завершается.

Этот контроллер является частью современной платформы контроллеров Logix, которые классифицируются как программируемые автоматические контроллеры (PAC).Этот ассортимент продуктов PAC идеально подходит для средних и больших потребностей в автоматизации, особенно совместимы с требованиями контроля в промышленности фабрики и автоматизации процессов.

1756-L71 в основном имеет 2 МБ пользовательской памяти и 0,98 МБ памяти ввода/вывода.Он также поставляется с картой памяти 1784-SD1 Secure Digital (SD) в объеме 1 ГБ неустойчивой памяти, которую можно обновить до 2 ГБ, заменив на карту 1784-SD2.Этот контроллер может обрабатывать до 128 000 дискретных входных и выходных сигналов и 4000 аналоговых входных и выходных сигналов.

Будучи современным контроллером, 1756-L71 не использует аккумулятор для хранения содержимого памяти случайного доступа (RAM) или летучей памяти.он оснащен модулями хранения энергии с каталоговым номером 756-ESMCAP или 1756-ESMCAPKЭтот энергохранилищный модуль является съемным типом, который основан на конденсаторе.

Для промышленной связи 1756-L71 поддерживает установку адаптеров связи.Данные Highway Plus, удаленный ввод/вывод, SynchLink, сети процессов и устройств третьих сторон.

Этот контроллер основан на шасси. Это означает, что для установки модуля необходимо установить специальное шасси ControlLogix. Совместимые шасси включают 1756-A4, 1756-A4K, 1756-A7,1756-A7K, 1756-A10, 1756-A10K, 1756-A13, 1756-A13K, 1756-A17, 1756-A17 K.

Технические спецификации для 1756-L71

Модуль процессора Allen Bradley ControlLogix Logix5571 имеет 0,98 МБ памяти I-O и 2 МБ памяти пользователя.5 BTU в час Тепловое рассеивание.
