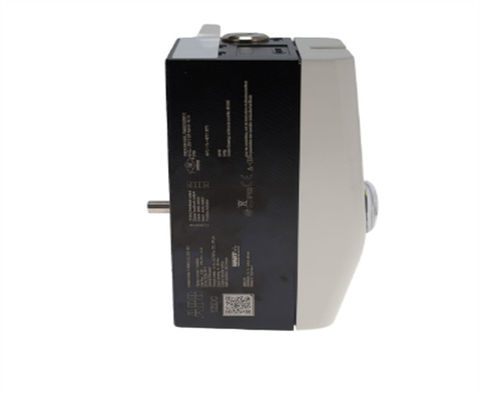

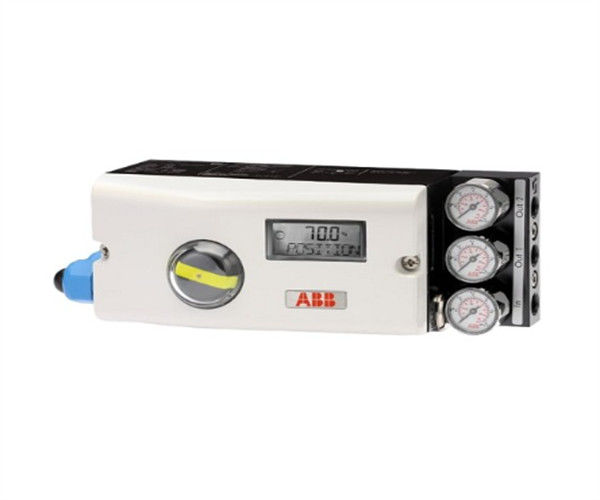

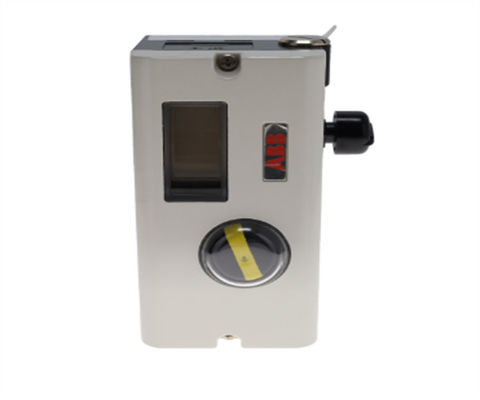

V18345-1010521001 ∙ ABB TZIDC Электропневматический позиционирующий клапан V18345

• Производитель: ABB

• No продукта. : V18345-2020121001

• Тип продукции: электропневматический позиционирующий прибор TZIDC

• V18345: TZIDC = интеллектуальная, настраиваемая с индикатором и панелью оператора

• корпус / установка: 2 = корпус из алюминия, лакированный, защищенный IP 65 (NEMA 4X) для установки на линейные приводы согласно DIN/IEC 534 / NAMUR или на вращающиеся приводы согласно VDI/VDE 3845 как выше,но с механическим указателем положения

• Входный / коммуникационный порт: 2 = Вход 4...20 мА, двухпроводной с розеткой для адаптера LKS и модулем FSK для связи HART

• Противовзрывная защита: 0 = без

• Выходное положение/безопасное положение (в случае отключения электрической энергии): 1 = однократное действие, безопасное от отключения

• Соединения: 2 = кабель: нить 1/2-14 NPT, воздушная труба: нить 1/4-18 NPT

• Опциональные модули для обратной связи аналогового или цифрового положения: 1 = plug-in module analogue position feedback (sign. range 4... 20 mA)

• Необязательный механический комплект для обратной связи цифрового положения: 0 = без

• Дизайн (лакировка / кодирование): 1 = Стандарт

• Выходный сигнал (технология двух проводов) Номинальный диапазон: 4... 20 мА

• Цифровой вход: напряжение управления 0... 5 V постоянного тока логического переключения "0" 11... 30 V постоянного тока логического переключения "1"

• Цифровой выход (схема управления по DIN 19234/NAMUR) Напряжение питания: 5... 11 V DC

• Давление подачи: 1,4... 6 бар (20... 90 psi)

• Потребление воздуха: < 0,03 кг/ч / 0,015 м3 (независимо от давления подачи)

• Материал корпуса/защита: алюминий, класс защиты IP 65 / NEMA 4X

• Поверхность/цвет: Электростатический погрузочный лак с эпоксидной смолой, отвержденный на плите.

• Пневматические соединения: нитки G 1/4 или 1/4-18 NPT

• Вес: 1,7 кг

• Масса груза: 3 кг
