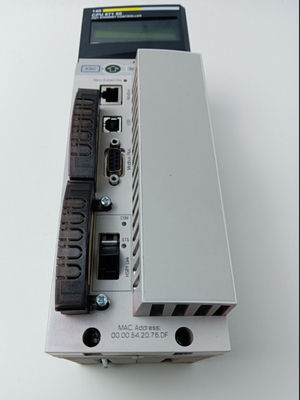

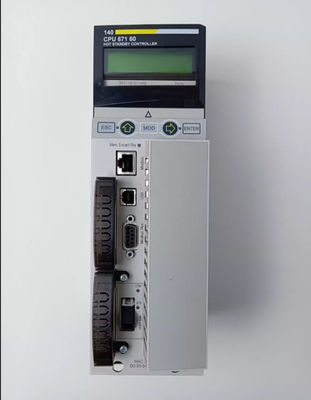

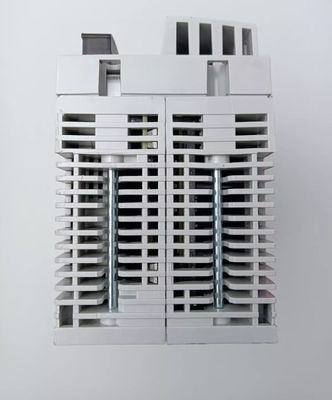

| Производитель: |
Модикон Квант |
| Серия: |
Квантовые процессоры |
| Вес: |
2 фунта |
| Продукт или компонент: |
Единый процессор |
| Способ передачи: |
Мультимод |
| Частота часов: |
266 МГц |
| Количество слотов: |
10 |
| |
16 |
| |
2 |
| |
4 |
| |
6 |
| Количество стойки: |
2 - местные стойки |
| Количество распределенных станций В/В: |
63 станции - 1 стойка - 3 распределенные сети |
| Количество удаленной станции ввода/вывода: |
31 - 2 дистанционных стойки |
| Дискретное число В/В: |
8000 входов, 8000 выходов - распределено - на сеть |
| |
31744 входа, 31744 выхода - удаленное |
| |
Неограниченный (максимум 26 слотов) - локальный - запрещен в приложении горячего режима ожидания |
| Номер аналогового В/В: |
Неограниченный (максимум 26 слотов) - локальный - запрещен в приложении горячего режима ожидания |
| |
500 входов, 500 выходов - распределено - на сеть |
| |
Входы 1984 г., выходы 1984 г. - удаленные |
| Специфические для применения I/O: |
Точное отметка времени |
| |
Счетчик |
| |
Высокоскоростные входы с прерыванием |
| |
Серийная связь |
| Количество дополнительных модулей: |
6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max) |
| Максимальное количество соединений: |
Неограниченный (AS-Interface) - локальный |
| |
6 (Profibus DP) - местный |
| |
6 (Modbus Plus) - местный |
| |
6 (Ethernet TCP/IP) - локальный |
| |
4 (AS-интерфейс) - дистанционное |
| |
2 (AS-Interface) - распределенный |
| |
1 (USB) |
| |
1 (Modbus) - RS232/485 Modbus/ASCII |
| Интегрированный тип соединения: |
1 Ethernet TCP/IP |
| |
1 Modbus |
| |
1 Modbus плюс |
| |
1 USB |
| Проверки: |
Горячее ожидание |
| |
Контроль процессов |
| Описание памяти: |
Внутренняя оперативная память 1024 кБ - 512 кБ для данных |
| |
Расширяемое 8 МБ - хранилище файлов с картой PCMCIA |
| |
Расширяемая 7168 кБ - программа с картой PCMCIA |
| Функция переключателя: |
Порт памяти ключевого переключателя включен/выключен |
| Структура применения: |
4 вспомогательных задачи - запрещено в приложении "горячее ожидание" |
| |
32 задачи прерывания таймера - запрещены в приложении Hot Standby |
| |
128 прерывать задачи - запрещено в приложении горячего ожидания |
| |
128 Задачи прерывания ввода/вывода - запрещено в приложении "горячее ожидание" |
| |
1 периодическая быстрая задача - запрещена в приложении горячего режима ожидания |
| |
1 циклическая/периодическая основная задача |
| Время выполнения каждой инструкции: |
0.4- Что?0.5 μs плавающих точек |
| |
0.0525- Что?0.075 μs Булева |
| |
0.045- Что?00,06 мкс на слово |
| |
0.045- Что?00,06 мкс по арифметике фиксированной точки |
| Время выполнения инструкции 1K: |
10.28 100 % Булевой |
| |
10.07 65 % булевых и 35 % числовых |
| Расходы на систему: |
1 мс - главная задача |
| |
0.2 мс - быстрая задача |
| Требование к напряжению на шине: |
2500 мА |
| Местная сигнализация: |
1 светодиод красного цвета для столкновения Ethernet |
| |
1 светодиод зеленого цвета для деятельности Ethernet (COM) |
| Электрическое соединение: |
1 соединитель, тип соединителя: MT-RJ (мультимодное оптоволоконное соединение) для соединения первичных и вторичных ПЛК до 4 км |
| |
1 соединитель женского типа: SUB-D 9 для подключения к сети Modbus Plus |
| |
1 разъем, тип разъема: RJ45 для подключения Modbus bus |
| |
1 разъем, тип разъема: RJ45 для подключения к сети Ethernet |
